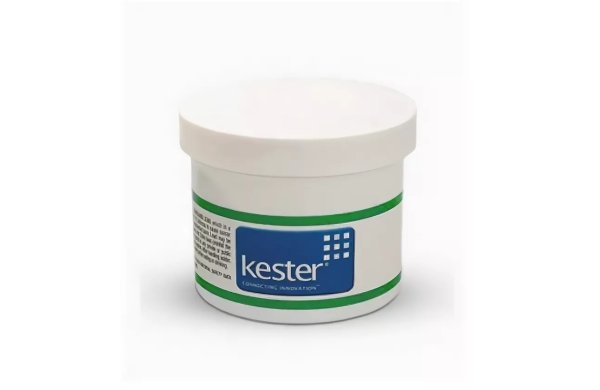

Водосмываемая паяльная паста KESTER HydroMark 531, в состав флюса которой входит органическая кислота. Паяльная паста характеризуется продолжительным временем жизни на трафарете, длительным временем сохранения клейкости, стойкостью к растеканию и прекрасной паяемостью различных типов печатных плат. Активаторы данного продукта весьма активны, они обеспечивают наилучшее смачивание в процессе пайки и прекрасно работают на Cu-OSP (органически защищённая медь) и с покрытиями Ag/Pd компонентов. Паста HM531 имеет стабильные характеристики работы и позволяет сохранить её клейкость до 8 часов, а также время бездействия на трафарете до 60 минут.
Особенности:
• Отлично противостоит растеканию;
• Оставляет блестящие паяные соединения;
• Возможность более 60 минут находится на трафарете;
• Хорошая клейкость и долгое время сохранения клейкости;
• Время жизни на трафарете: 8 часов (в зависимости от процесса);
• скорость нанесения 150 мм /с;
• Минимальное пенообразование в системах водной промывки;
• Превосходная паяемость большинства покрытий (металлизаций) компонентов, включая палладий;
• Остатки соединения легко удаляются горячей деионизированной водой;
• Классифицируется как ORL0 по ANSI – J – STD – 004.
Физические свойства:
Данные даны для Sn62/Pb37 90% металла
• Вязкость (типичная): 1850 poise @ 10 rpm на вискозиметре Мэлкома при температуре 250С;
• Клейкость: 43 (типичное значение); Протестирован по стандартам J-STD-005, IPC-TM-650, метод 2.4.44;
• Испытание на растекание: прошел; Протестирован по стандартам J-STD-005, IPC-TM-650, метод 2.4.35;
• Испытание на образование шариков припоя: прошел; Протестирован по стандартам J-STD-005, IPC-TM-650, метод 2.4.43;
• Испытание на смачивание: прошел; Протестирован по стандартам J-STD-005, IPC-TM-650, метод 2.4.45.
Характеристики надежности:
• Коррозия зеркальной медной поверхности: высокая;
Протестирован по стандартам J-STD-004, IPC-TM-650, метод 2.3.32;
• Испытание на величину коррозии: низкая; Протестирован по стандартам J-STD-004, IPC-TM-650, метод 2.6.15;
Качественные испытания на содержание галоидов:
• Хромат серебра: прошел; Протестирован по стандартам J-STD-004, IPC-TM-650, Метод 2.3.33;
• Фториды, испытания методом пятна: прошел; Протестирован по стандартам J-STD-004, IPC-TM-650, Метод 2.3.35.1;
• Типовое испытание поверхностного сопротивления по стандарту IPC: прошел; Протестирован по стандарту IPC- TM-650, Метод 2.6.3.3 (образец В - 25);
Плата без удаления флюса после выдержки 24 часа: 1,43 x 108 Ом;
Плата без удаления флюса после выдержки 96 часов: 2,03 x 108 Ом;
Плата без удаления флюса после выдержки 168 часов: 5,06 x 108 Ом;
С удалением остатков флюса после выдержки 24 часа: 1,94 x 1010 Ом;
С удалением остатков флюса после выдержки 96 часов: 1,11 x 1010 Ом;
С удалением остатков флюса после выдержки 168 часов: 8,33 x 109 Ом.
Стандартное применение:
90% порошка припоя – трафаретная печать;
Примечания по применению:
Паяльная паста HM531 обычно имеется в наличии в виде сплава Sn62Pb36Ag02. Рекомендуется применение порошка типа 3 с соответствующим размером зерна. Выбор соответствующего соединения зависит от параметров процесса и специфики применения.
Параметры печати:
• Лезвие ракеля полиуретановое или из нержавеющей стали с твердостью от 80 до 90 единиц;
• Скорость ракеля от 20 до 100 мм/сек (типичная). Возможно увеличение до 150мм/с;
• Материал трафарета: нержавеющая сталь с молибденовым, никелевым покрытием, латунь;
• Оптимальные диапазоны температуры/влажности: 21–25°C (70-77 град. Фаренгейта) и 35-65% (относительная влажность).
Паяльная паста HM531 обычно имеется в наличии в виде сплава и Sn62Pb36Ag02. Рекомендуется применение порошка типа 3 с соответствующим размером зерна, однако для вариантов со стандартным и меньшим шагом имеются порошки с различными гранулометрическими составами.
Очистка:
• Остатки паяльной пасты HM531 лучше всего удалять с помощью автоматического моечного оборудования (на конвейере или для партии изделий). Для ополаскивания рекомендуется применять деионизированную воду. Температура воды должна быть 49-60 °С (120-140 град. Фаренгейта).
• Для удаления остатков флюса в системах водной очистки может применяться смывка-омылитель Kester Bio-Kleen 5768 в концентрации 1-2% или аналогичные от других производителей.
Хранение, обращение и срок сохранности:
• Хранение и обращение - паста подлежит хранению при стандартных значениях температуры охлаждения – (0–10)°C и относительной влажности – (35-55)% соответственно;
• Срок гарантийного хранения – 6 месяцев от даты изготовления при хранении пасты при температуре 0-10°C (32-50°F).
|
