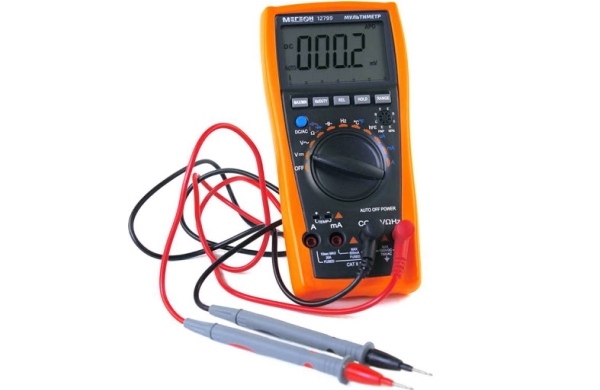

Цифровой мультметр серии МЕГЕОН 12799 представляет собой многофункциональный портативный измерительный прибор. Прибор оснащен большим высококонтрастным разрядным жидкокристаллическим дисплеем. Благодаря использованию микроконтроллера с аналого-цифровым преобразователем (АЦП) двойного интегрирования, обеспечивается высокая точность и разрешение измерений, а также добавляется множество функций, улучшающих эксплуатационные характеристики прибора. Поворотный переключатель с минимальным числом положений позволяет быстро переключаться между режимами измерения. Выбор рода тока (постоянный или переменный) и поддиапазона измерений производится простым нажатием кнопки на передней панели. Функция автоматического отключения увеличивает срок службы используемой в приборе батареи. Измерения выполняются еще легче и быстрее благодаря наличию автоматического выбора поддиапазонов измерений. В приборе также имеется возможность ручного выбора поддиапазона. Фиксация максимальных/минимальных значений выполняется простым нажатием кнопки «MAX/MIN». При необходимости фиксации произвольных измеренных значений присутствует функция «HOLD», которая включается простым нажатием кнопки на торце прибора. Установка нуля производится простым нажатием кнопки («REL»). Защита от перегрузки позволяет уменьшить риск повреждения прибора при неправильном выборе поддиапазона измерений. Система контроля состояния батареи питания своевременно сообщит о необходимости ее замены, что позволит исключить дополнительные погрешности при выполнении измерений прибором.
Особенности
- Диодный тест
- Измерение температуры -40…1000 ºС
- Крупный контрастный дисплей
- Максимальное отображаемое число 5999
- Прозвонка со звуковым сигналом
- Индикатор разряда батареи
- Автоматическое выключение питания
- Защита токовых входных гнёзд предохранителями
- Питание 3В (2 батареи ААА)
- Функция удержания показаний
Технические характеристики
|
Диапазон |
Разрешение |
Погрешность |
Входной импенданс |
|
600 мВ |
100 мкВ | ± (0,5% + 3 емр) | 10МОм |
|
6 В |
1 мВ | ||
|
60 В |
10 мВ | ||
|
600 В |
100 мВ | ||
|
1000 В |
1 В | ±(0,80% + 3 емр) |
Переменное напряжение (ACV)
|
Диапазон |
Разрешение |
Погрешность |
Входной импенданс |
|
6 В |
1 мВ | ± (0,8% + 5 емр) | 10МОм |
|
60 В |
10 мВ | ± (1,0% + 5 емр) | |
|
600 В |
100 мВ | ||
|
750 В |
1 В |
Постоянный ток (DCA)
|
Диапазон |
Разрешение |
Погрешность |
|
0 мкА |
0,1 мкА | ± (1,0% + 3 емр) |
|
000 мкА |
1 мкА | |
|
мА |
10 мкА | |
|
600 мА |
100 мкА | |
|
6 А |
1 мА | ± (2% + 5 емр) |
|
0 А |
10 мА |
Переменный ток (ACA)
|
Диапазон |
Разрешение |
Погрешность |
|
00 мкА |
0,1 мкА | ± (1,2% + 5 емр) |
|
6 мА |
1 мкА | |
|
0 мА |
10 мкА | |
|
00 мА |
100 мкА | |
|
0 А |
10 мА |
Сопротивление (R)
|
Диапазон |
Разрешение |
Погрешность |
|
00 Ом |
0,1 Ом | ± (0,8% + 5 емр) |
|
6 кОм |
1 Ом | ± (0,8% + 3 емр) |
|
60 кОм |
10 Ом | |
|
600 кОм |
100 Ом | |
|
6 МОм |
1 кОм | |
|
60 МОм |
10 кОм | ± (1,2% + 5 емр) |
Ёмкость (С)
|
Диапазон |
Разрешение |
Погрешность |
|
40 нФ |
10 пФ | ± (3,5% + 10 емр) |
|
400 нФ |
100 пФ | ± (2,5% + 5 емр) |
|
2 мкФ |
1 нФ | |
|
40 мкФ |
10 нФ | |
|
400 мкФ |
100 нФ | ± (5% + 8 емр) |
|
2000 мкФ |
1 мкФ |
Измерение частоты (Hz), автоматическое переключение диапазона
|
Диапазон |
Разрешение |
Погрешность |
|
10 Гц |
0,01 Гц | ± (0,5% +4 емр) |
|
100 Гц |
0,1 Гц | |
|
1 кГц |
1 Гц | |
|
10 кГц |
10 Гц | |
|
100 кГц |
100 Гц | |
|
1 МГц |
1 кГц | |
|
60 МГц |
10 кГц |
Измерение температуры (ºС,ºF), выносная термопара К-типа
|
Диапазон |
Разрешение |
Погрешность |
|
-40…1000 ºС |
1 ºС | < 400 ºC - (± 0,8% + 4 емр), ≥ 400 ºC ‑ (± 1,5% + 15 емр) |
|
0…1832 ºF |
1 ºF | < 750 ºF - (± 0,8% + 5 емр), ≥ 750 ºF ‑ (± 1,5% + 15 емр) |
Термопара TP01 (K-тип)
Диодный тест (-|>|-), и тест обрыва (прозвонка)
|
Режим |
Отображаемое значение |
Условия тестирования |
|
-|>|- |
Прямое падение | Прямой ток ‑ 0,5 мА, Обратное напряжение ‑ 1,5 В |
|
)))) |
Звуковой и световой сигнал, если сопротивление < 50 Ом | Напряжение холостого хода ‑ 0,5 В |
Коэффициент передачи (усиления) транзистора (hFE)
|
Режим |
Отображаемое значение |
Условия тестирования |
|
h21 дляPNPиNPNтранзисторов |
0…1000 |
Ток базы ‑ 15 мкА, напряжение коллектор-эмиттер ‑ 4,5 В |
Общие характеристики
|
Параметр |
Значение |
|
Питание |
1,5В - тип ААА х 2шт. |
|
Условия эксплуатации |
Температура: 0... +40°С, Относительная влажность: < 80% |
|
Условия транспортировки и хранения |
Температура: -10...40°С, Относительная влажность: <80% |
|
Вес изделия без щупов, гр |
340 г (с батареей и защитой) |
|
Габаритные размеры изделияДхШхВ, мм |
187х92х45 (с защитой) |
Комплектация
- Мультиметр цифровой МЕГЕОН 12799 - 1 шт.
- Комплект измерительных щупов - 1 компл.
- Термопара К-тип - 1 шт.
- Батарея тип «ААА» 1,5В - 2 шт.
- Руководство по эксплуатации - 1 экз.
- Гарантийный талон - 1 экз.
Опции и аксессуары
- Комплект зажимов для щупов МЕГЕОН 12410
- Cоединительные провода МЕГЕОН 30055К
- Комплект щупов для мультиметра
- FC-A24 Зажим "крокодил"
