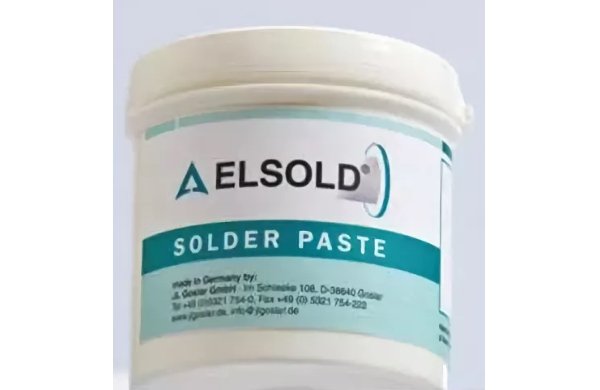

Безотмывная паяльная паста Elsold AP-40

Артикул: 3-1849

• Состав: Sn62/Pb36/Ag2
• синтетический флюс, применяемый в составе паяльной пасты обладает высокой температурной стабильностью
• остатки флюса после пайки – практически незаметные, прозрачные
• активаторы, присутствующие в составе флюса паяльной пасты AP-40 не содержат соединений хлора и соответствуют требованиям стандартов IPC-SF-818 и QQ-S-571E
• флюс, применяемый в составе AP-40 содержит ингибиторы коррозии, растворители с высокой точкой кипения, тиксотропные присадки и стойкие к высоким температурам синтетические смолы
• остатки флюса после пайки обладают повышенной влагостойкостью, по сравнению с остатками флюсов традиционных паяльных паст
• минимальный шаг трафаретной печати 0,2 мм с использованием частиц припоя 3-го Типа.


Описание:

Паяльная паста АР-40 – новейшая разработка компании ELSOLD. Благодаря наличию в своем составе уникальных химически модифицированных материалов обладает рядом преимуществ по сравнению с традиционными паяльными пастами.

Особенности:

• наиболее длительное время жизни на трафарете по сравнению с представленными на рынке паяльными пастами (до 72 часов)
• может храниться при комнатной температуре в течение 3 месяцев без потери первоначальных свойств
• отпечатки пасты сохраняют свою клейкость более 5-ти дней при комнатной температуре
• срок годности составляет не менее 9-ти месяцев при соблюдении условий хранения

Паяльная паста АР-40 в своем составе не содержит галогенов, может поставляться как со свинецсодержащим, так и с бессвинцовым сплавом.
АР-40 обладает отличной смачиваемостью, независимо от того в какой среде проводится процесс оплавления, будь то воздушная или азотная среда. Паяльная паста АР-40 обладает продолжительным сроком жизни на трафарете, что позволяет применять ее как в условиях крупносерийных производств, так и в условиях лабораторных производств.
Паяльная паста АР-40 разработана с учетом необходимости пайки в одном технологическом процессе компонентов и печатных плат с оловянно-свинцовой и бессвинцовой металлизацией (при использовании стандартного сплава Sn62Pb36Ag2).
При хранении печатных плат с нанесенной паяльной пастой в течение длительного времени отпечатки не растекаются. В результате, после пайки оплавлением на поверхности печатного узла отсутствуют перемычки и шарики припоя.
Отпечатки паяльной пасты AP-40 не высыхают и не покрываются коркой даже при высоких температурах в летнее время.
Благодаря уникальной рецептуре флюсующей композиции паяльная паста АР-40 обладает выдающимися характеристиками, способными удовлетворить требованиям большинства производителей радиоэлектронной аппаратуры.

При трафаретной печати:

• обеспечивает высочайшую повторяемость формы отпечатков
• применяется для нанесения на контактные площадки под корпуса BGA и μBGA с малым шагом до 0,2 мм (!!!)
• сохраняет свои клеящие свойства более 5-ти дней при комнатной температуре
• широкое технологическое окно процесса трафаретной печати и пайки оплавлением

Отмывка остатков флюса

Остатки флюса паяльной пасты AP-40 в большинстве случаев не требуют удаления с поверхности печатной платы. При необходимости остатки флюса могут быть удалены с использованием современных промывочных жидкостей, например .

Упаковка:

• банки 500 грамм

Перед использованием необходимо выдержать паяльную пасту при комнатной температуре в течение 6-8 часов. Не допускается искусственный нагрев паяльной пасты. Не допускается замораживание паяльной пасты.

Результаты испытаний на растекание отпечатков паяльной пасты по стандарту DIN 32513 показаны на рис.1.

Условия проведения испытаний:

• Толщина трафарета 150 мкм
• Минимальный зазор между апертурами трафарета 0,2 мм
• Размер частиц припоя – Тип 3
• Хранение подложки с нанесенной пастой при комнатной температуре с последующей выдержкой при температуре 150°С в течение 5 минут.

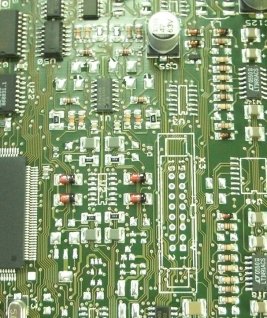

 Рис.1. Минимальные, прозрачные остатки флюса после пайки.

Данные по безопасности, подробное описание с указанием рекомендуемого температурного профиля пайки оплавлением доступны по запросу.
