Под заказ

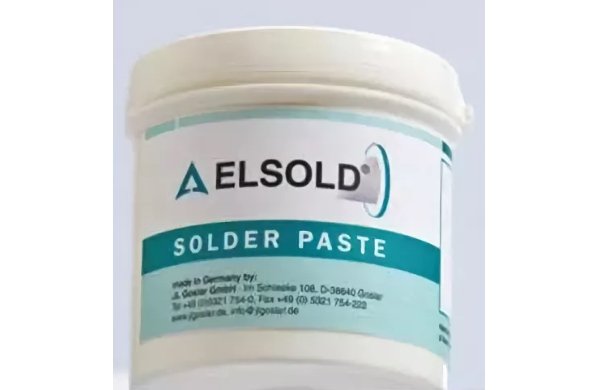

Беcсвинцовая паяльная паста Elsold AP-20

Артикул: 3-1852

• Состав: Sn96,5Ag3,0Cu0,5
• длительное время жизни на трафарете
• продолжительное время хранения как при комнатной температуре (2-3 недели), так и в холодильнике (9 месяцев)
• возможность осуществления трафаретной печати с малым шагом (до 0,2 мм)
• стабильность формы отпечатков паяльной пасты, а также сохранение клейкости в течение длительного времени (более 10 часов).



Описание:

Паяльная паста АР-20 принадлежит к поколению современных бессвинцовых (Sn96,5Ag3,0Cu0,5) паяльных паст, производимых компанией ELSOLD.
AP-20 содержит в своем составе химически модифицированные материалы, благодаря использованию которых специалистам компании ELSOLD удалось добиться уникальных характеристик паяльной пасты

Особенности:

• длительное время жизни на трафарете
• продолжительное время хранения как при комнатной температуре (2-3 недели), так и в холодильнике (9 месяцев)
• возможность осуществления трафаретной печати с малым шагом (до 0,2 мм)
• стабильность формы отпечатков паяльной пасты, а также сохранение клейкости в течение длительного времени (более 10 часов).

Паяльная паста AP-20 обладает широким технологическим окном процесса трафаретной печати и оплавления подходит для большинства применений. В зависимости от содержания металлической составляющей АР-20 поставляется как в банках для трафаретной печати, так и в шприцах для дозирования Паяльная паста AP-20 в своем составе не содержит галогенов, не требует отмывки. После пайки оставляет минимальное количество остатков флюса.
Результаты проведенных производителем испытаний показали, что вязкость пасты AP-20 с течением времени практически не изменяется.

Паяльная паста AP-20 рекомендована к применению концерном Siemens Corporate Technology Lab, Berlin.

При трафаретной печати:

Отпечатки паяльной пасты обладают минимальной усадкой, что позволяет использовать AP-20 для трафаретной печати на контактных площадках с минимальным шагом 0,2 мм (испытания проводились по стандарту DIN 32513)

Условия проведения испытаний:

• Толщина трафарета 150 мкм
• Минимальный зазор между апертурами трафарета 0,2 мм
• Размер частиц припоя – Тип 3
• Хранение подложки с нанесенной пастой при комнатной температуре с последующей выдержкой при температуре 150°С в течение 5 минут.
Внешний вид отпечатков паяльной пасты после испытаний представлен на рис 1.

Отмывка остатков флюса:

Остатки флюса паяльной пасты AP-20 в большинстве случаев не требуют удаления с поверхности печатной платы. При необходимости остатки флюса могут быть удалены с использованием современных промывочных жидкостей, например .

Упаковка:

• банки 500 грамм
• шприцы 35 грамм (10 см3)

   Метод теста  Время воздействия  Результат
SIR-тест Воздействие 40˚С/ 93%RH / 5 В DC  168 ч 2.0 х 109 Ом
Коррозия медного зеркала IPC-TM-650 2.3.32  - Тест пройден
Образование шариков припоя IPC-TM-650 2.4.34 - Тест пройден
Хромат серебра IPC-TM-650 2.4.33 - Тест пройден
Электромиграция Воздействие 40˚С/ 93%RH / 5 В DC  168 ч Отсутствие дендритов - тест пройден


Перед использованием необходимо выдержать паяльную пасту при комнатной температуре в течение 6-8 часов. Не допускается искусственный нагрев паяльной пасты. Не допускается замораживание паяльной пасты.



Рис.1. Отсутствие осадки и растекания отпечатков. Отсутствие шариков припоя после пайки.

Данные по безопасности, подробное описание с указанием рекомендуемого температурного профиля пайки оплавлением доступны по запросу.
