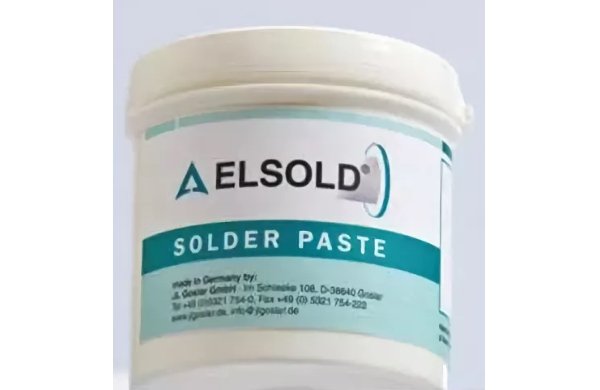

Водоотмывная паяльная паста Elsold 4300

Артикул: 3-1851

• Состав: Sn62/Pb36/Ag2
• флюс, применяемый в составе паяльной пасты – синтетический (REL0)
• широкое технологическое окно процесса трафаретной печати и пайки оплавлением позволяет успешно использовать паяльную пасту как в лабораторных, так и в крупносерийных производственных процессах
• совместима с большинством типов покрытий печатных плат
• при пайке образуется минимальное количество пустот
• остатки флюса при необходимости могут быть удалены с поверхности печатного узла теплой водой


Описание:

Паяльная паста 4300 – уникальный продукт производимый компанией ELSOLD. Уникальность пасты заключается в специфике ее флюсующей составляющей. Паяльная паста 4300 содержит водосмываемый флюс, не требующий отмывки (!). Остатки флюса 4300 не требуют обязательного удаления после пайки, так как не являются коррозионно-активными. Однако, в случае необходимости, могут быть удалены водой при температуре 40-60°С. Еще одной отличительной особенностью пасты 4300, является время между пайкой и отмывкой, которое может составлять до 7 дней٭.
Паяльная паста 4300 доступна с оловянно-свинцовым и бессвинцовым сплавом. Стандартная бессвинцовая модель производится со сплавом SAC305 (Sn96,5Ag3,0Cu0,5) и носит наименование LF-4300.
Данные продукты обладают широким технологическим окном процесса трафаретной печати и оплавления, подходят для большинства применений.

После пайки оставляют минимальное количество прозрачных остатков флюса. Паяльные пасты 4300 и LF-4300 обладают длительным сроком жизни на трафарете и идеально подходят для современных условий производства электроники.
Линейка паст серии 4300 разработана с учетом необходимости пайки в одном технологическом процессе компонентов и печатных плат с оловянно-свинцовой и бессвинцовой металлизацией.

Отличительные особенности:

• флюс, применяемый в составе паяльной пасты – синтетический (REL0)
• широкое технологическое окно процесса трафаретной печати и пайки оплавлением позволяет успешно использовать паяльную пасту как в лабораторных, так и в крупносерийных производственных процессах
• совместима с большинством типов покрытий печатных плат
• при пайке образуется минимальное количество пустот
• остатки флюса при необходимости могут быть удалены с поверхности печатного узла теплой водой

При трафаретной печати:

• обладает длительным временем жизни на трафарете (более 8 часов)
• сохраняет клейкость до 8 часов
• применяется для нанесения паяльной пасты на контактные площадки под корпуса BGA и μBGA с малым шагом до 0,4 мм с использованием сплава с 3-м Типом частиц припоя.

Отмывка остатков флюса:

Остатки флюса паяльных паст 4300 и LF-4300 не требуют обязательного удаления с поверхности печатного узла, но при необходимости могут быть удалены с помощью горячей деионизованной воды.
Рекомендуемые параметры процесса струйной отмывки: температура воды 40-60˚С, давление струй – 30 - 50 PSI.

Упаковка:

• банки 500 грамм

Перед использованием необходимо выдержать паяльную пасту при комнатной температуре в течение 6-8 часов. Не допускается искусственный нагрев паяльной пасты. Не допускается замораживание паяльной пасты.

 Исследуемый образец Изначальное значение  После 24 часов  После 96 часов После 168 часов
4300 Отмывка не производилась
 Плата № 1 3,36е+12  8,14е+09  4,24е+08  9,36е+10
 Плата № 2 3,54е+12  9,58е+09 4,65е+08  8,66е+10
 Плата № 3 3,62е+12  8,14е+09  3,36е+08  9,36е+10
4300 Осуществлять отмывка водой
 Плата № 1 1,59е+12  8,74е+09  2,44е+10  8,99е+10
 Плата № 2 1,33е+12  8,21е+09  2,69е+10  9,69е+10
 Плата № 3 4,25е+12  7,24е+09   2,77е+10 8,99е+10
LF-4300 Отмывка не производилась
 Плата № 1 2,58е+12  2,79е+09  4,48е+08  5,96е+10
 Плата № 2 2,69е+12  3,96е+09  5,27е+08  6,39е+10
 Плата № 3 1,98е+12  4,14е+09  6,69е+08  5,22е+10
LF-4300 Осуществлялась отмывка водой
 Плата № 1 1,26е+12  3,69е+09  2,59е+09   8,98е+10
 Плата № 2 4,54е+12  3,47е+09  2,14е+09   7,24е+10
 Плата № 3 1,47е+12  4,47е+09  3,44е+09   8,98е+10

Данные по безопасности, подробное описание с указанием рекомендуемого температурного профиля пайки оплавлением доступны по запросу.

*испытания проводились в лабораторных условиях
