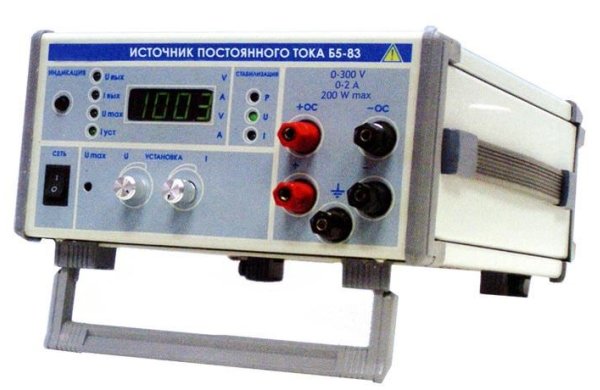

Источник питания постоянного тока Б5-83
Б5-83 источник постоянного тока предназначен для питания радиотехнических устройств при разработке, регулировке, испытании и ремонте узлов, блоков и приборов радиоэлектронной техники в широком диапазоне постоянных напряжений и токов при мощности до 200 Вт. Допускает жесткие условия эксплуатации.
Особенности:
стабилизация напряжения
стабилизация тока
установка максимального уровня выходного напряжения независимо от положения органа управления величиной выходного напряжения
индикация выходного напряжения и тока
возможность установки и индикации ограничения выходного напряжения и тока как на холостом ходу, так и в рабочем режиме
подключение нагрузки по четырехпроводной линии
| Технические характеристики | ||||||
| Параметр | Диапазон | Погрешность установки с передней панели | Коэффициент преобразования при L сигнальной линии не более 1,5 м | Нестабильность при изменении сети на ±10 % | Нестабильность при изменении нагрузки | Пульсации |
| Выходная мощность | 0 – 200 Вт | |||||
| Выходное напряжение | 0 – 300 В | + 2,0 В | (50,0 + 0,5) В/В | + (0,0001 U уст+3 мВ) | + (0,0002 U уст+10 мВ) | не более 10 мВ сред. не более 150 мВ ампл |
| Выходной ток | 0 – 2 А | + 20 мА | (0,40 + 0,02) А/В | + (0,0002 I уст+1 мА) | + (0,0005 I уст+2 мА) | не более 2 мА сред. |
где: Uуст – установленное выходное напряжение
Iуст – установленный ток нагрузки
