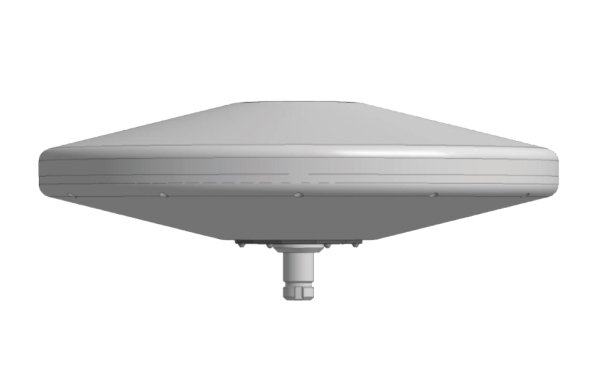

Антенная система СКАРД-Электроникс АСП 1,0 - 18,0

Артикул: 1-363293

  • антенная система выполнена с виде кольцевой антенной решетки;
  • круговой сектор обзора 360° обеспечивается шестью излучательными элементами путем электронной коммутации лучей;
  • излучающий элемент представляет собой сверхширокополосную логопериодическую вибраторную антенну;
  • одновременное пространственное сканирование в 2-х (и более) независимых каналах.

Антенная система малогабаритного комплекса РТК с круговым обзором пространства АСП 1,0 – 18,0

Назначение:

- прием электромагнитных волн с линейной поляризацией в диапазоне частот 1 – 18 ГГц в круговом азимутальном секторе обзора.

Состав изделия:

- антенные элементы
- элементы антенно-фидерного тракта (коммутаторы, МШУ, синфазные делители мощности, аттенюатор, генератор шума)
- радиопрозрачный кожух.

Особенности:

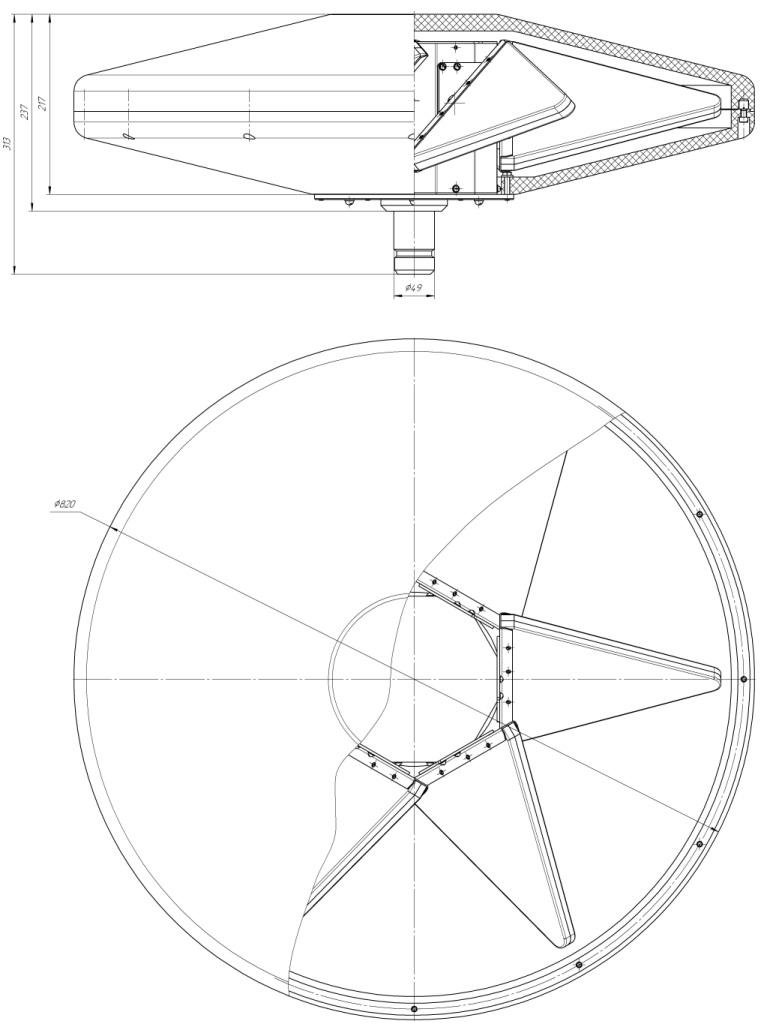

- антенная система выполнена с виде кольцевой антенной решетки;
- круговой сектор обзора 360° обеспечивается шестью излучательными элементами путем электронной коммутации лучей;
- излучающий элемент представляет собой сверхширокополосную логопериодическую вибраторную антенну;
- одновременное пространственное сканирование в 2-х (и более) независимых каналах.



Диапазон рабочих частот, ГГЦ

Коэффициент усиления, дБ, не менее

Ширина ДН по уровню 3 дБ, не менее

КСВН, не более

Уровень  б.л., дБ, не менее

1,0 – 18,0

5,0

80 – 50

3,0

-10
