• Диапазон частот от 10 МГц до 26,5 ГГц
• Два или четыре измерительных порта
• Два внутренних источника, упрощающие измерение параметров смесителей
• Широкий динамический диапазон (130 дБ на 24 ГГц)
• Низкая зашумленность графиков (0,0006 дБ на 22 ГГц при полосе ПЧ 1 кГц)
• Большая выходная мощность (+16 дБм на 24 ГГц)
• Низкий уровень гармоник (−60 дБн на 24 ГГц)
• Различные виды калибровки и широкий выбор модулей электронной калибровки EСal
• Точные измерения потерь преобразования и абсолютного ГВЗ при помощи патентованного метода векторной калибровки измерения параметров смесителей от компании Agilent
• Обычные (относительно корпуса) и балансные измерения
• 32 измерительных канала, до 20001 точки в каждом графике
• Совместимость с открытой ОС Windows® XP, шесть портов USB, порты LAN и GPIB

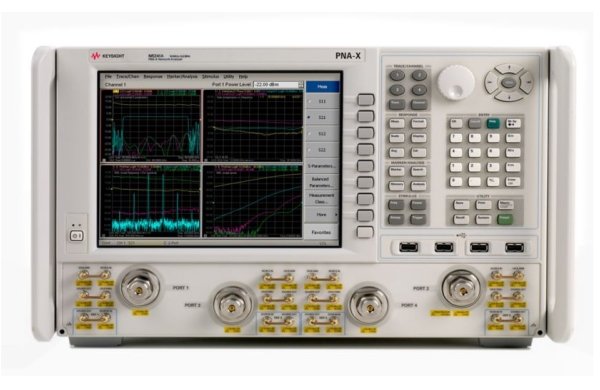

PNA-X - анализатор цепей СВЧ диапазона с самыми высокими характеристиками
Самые высокие в отрасли характеристики и архитектура, обладающая высокой степенью интеграции и возможностями конфигурирования, превращают анализаторы цепей PNA:X в идеальное техническое решение для сложных задач испытаний активных устройств. Эти анализаторы цепей предоставляют инженерам наилучшие возможности испытаний компонентов.
Высококачественные синтезаторы
• От 10 МГц до до 13,5/26,5/43,5/50/67 ГГц
• Второй внутренний источник для измерения интермодуляционных искажений, S22 в горячем состоянии и измерений с высокой скоростью свипирования сигнала гетеродина
• Большая выходная мощность и широкий диапазон свипирования по мощности для измерения параметров усилителей
• Низкий уровень гармонических искажений стимулирующего сигнала для точных измерений гармонических и интермодуляционных искажений
Чувствительные и линейные приемники
• Увеличенный уровень точки компрессии приемника для расширения динамического диапазона
• Высокая чувствительность для измерения S:параметров в импульсном режиме
Дружественный интерфейс пользователя
• Большой 10,4-дюймовый дисплей с функцией сенсорного экрана
• Маркеры, буксируемые мышью, и функция масштабирования
Исключительная гибкость
• Встроенное устройство суммирования сигналов для удобства измерения интермодуляционных искажений и S22 в горячем состоянии
• Упрощение измерений в импульсных режимах за счет использования внутренних импульсных модуляторов и импульсных генераторов
• Гибкая маршрутизация сигналов через внутренние переключатели для добавления внешних фильтров, предусилителей и дополнительной контрольно:измерительной аппаратуры
• Опция измерения коэффициента шума расширяет набор измерений, доступных при одном подключении, и обеспечивает наивысшую точность в отрасли
• Перемычки на передней панели для прямого доступа к направленным ответвителям и приемникам измерительных портов
• Аттенюаторы источника и приемника с шагом перестройки 5 дБ для оптимизации условий измерения
• Встроенные тройники смещения для упрощения измерения усилителей
• Три набора линий запуска для сложных испытательных систем
Простые, быстрые и точные РЧ измерения в импульсном режиме (опции 008, 021, 022, 025)
• Простой интерфейс пользователя для полного управления двумя внутренними импульсными модуляторами (опции 021 и 022) и четырьмя внутренними независимыми импульсными генераторами (опция 025)
• Измерения на последовательности импульсов (Pulse-to-pulse)
• Измерения с возможностью измерения с усреднением по всей длительности импульса (Average Pulse), с усреднением на выбранном участке в пределах длительности импульса (Point:in:pulse) при минимальной длительности импульса 33 нс, а также профиля импульса (Pulse profile) с минимальным разрешением 16,7 нс (опция 008)
• Улучшение скорости и точности измерений при узкополосном детектировании за счёт использования аппаратных фильтров и патентованных методов спектрального обнуления и программного стробирования сигналов ПЧ
• Измерения, использующие метод широкополосного детектирования, с минимальной длительностью импульсов 267 нс
• Соединитель Pulse I/O на задней панели для синхронизации с внешним оборудованием и ИУ
• Точные измерения параметров активных компонентов с помощью уникальных приложений для измерения компрессии коэффициента усиления, интермодуляционных искажений в режимах свипирования по частоте/мощности и коэффициента шума
Быстрые и точные измерения коэффициента шума (опции 028, 029, H29)
• Измерения усилителей и преобразователей частоты с самой высокой в отрасли точностью за счёт использования передовых методов коррекции ошибок
• Быстрые измерения: обычно от 4 до 10 раз быстрее в сравнении с анализаторами коэффициента шума cерии NFA компании Agilent
• Сверхбыстрые измерения параметров шума при использовании с автоматическими тюнерами компании Maury Microwave, позволяющими улучшить скорость измерения от 200 до 300 раз
• Использует модифицированный метод холодного источника, исключающий необходимость в источнике шума при измерении ИУ
• Корректирует неполное согласование в источнике, используя векторную коррекцию для устранения ошибок рассогласования, в дополнение к этому модуль ECal используется как тюнер импеданса для устранения наведённых ошибок при измерении коэффициента шума
• Поддерживает высокую точность при измерении в устройстве подключения (держателе), на пластине или в АИС
• Обеспечивает точность при измерении дифференциальных устройств за счёт использования векторного исключения цепей согласующих трансформаторов и гибридных схем
Быстрые и точные измерения зависимости компрессии коэффициента усиления от частоты для усилителей и преобразователей частоты (опция 086)
• Быстрые и удобные измерения с использованием режима интеллектуального (SMART) свипирования
• Очень точные результаты измерения за счёт направляемой калибровки, которая обеспечивает коррекцию уровня мощности и рассогласований
• Полное определение характеристик устройства с помощью одного из вариантов двумерного (2D) свипирования: свипирование по мощности при каждом значении частоты или свипирование по частоте при каждом значении уровня мощности
• Гибкость за счёт возможности выбора различных методов определения компрессии: относительно линейного коэффициента усиления, относительно максимального коэффициента усиления, относительно насыщения, с помощью метода X/Y или уменьшения
Быстрые измерения интермодуляционных искажений с помощью двухтонального сигнала и простой установки (опция 087)
• Быстрые измерения интермодуляционных искажений усилителей и устройств с преобразованием частоты в режиме свипирования с использованием внутреннего устройства суммирования сигналов и двух внутренних источников сигналов
• Быстрые и удобные измерения с упрощенной установкой параметров измерения и интуитивно:понятным интерфейсом пользователя
• Направляемая калибровка, которая упрощает процедуру калибровки и обеспечивает высокую точность измерений
• Режим анализатора спектра для поиска неисправностей или измерения паразитных составляющих, исключающий необходимость в отдельном анализаторе спектра
• Низкий уровень гармоник внутренних источников сигналов (ниже минус 60 дБн) и широкий динамический диапазон приёмников, за счёт чего минимизируются ошибки измерения, вызываемые при использовании других измерительных приборов
Точное измерение характеристик смесителей и преобразователей частоты (опции 082, 083, 084)
• Простая измерительная установка, в которой в качестве сигнала гетеродина используется второй внутренний источник
• Уменьшение времени измерения до 100 раз по сравнению с подходом, который базируется на использовании анализаторов спектра
• Высокая точность измерений за счёт использования двух патентованных методов:
– Скалярная калибровка смесителя (SMC) обеспечивает согласование и самые точные измерения потерь/усиления преобразования за счёт объединения 2-портовой калибровки и калибровки по измерителю мощности (опция 082), а также калиброванные измерения абсолютного ГВЗ с опорным смесителем (опция 083)
– Векторная калибровка смесителя (VMC) обеспечивает согласование, измерение потерь/усиления преобразования, измерения фазы и абсолютного ГВЗ с низким уровнем шума, используя векторную калибровку через смеситель (опция 083)
• Коррекция рассогласования по входу и выходу уменьшает неравномерность характеристики, не требуя использования аттенюаторов
• Функция встроенного гетеродина (опция 084) распространяет возможности измерений с SMC и VMC на преобразователи со встроенным гетеродином без доступа к внутренней временной базе
Испытание дифференциальных усилителей в соответствии с реальными рабочими условиями (опция 460)
Интегрированное приложение PNA-X с использованием истинных сигналов стимулов (iTMSA) обеспечивает:
• S-параметры смешанного режима дифференциальных усилителей, возбуждаемых истинными дифференциальными и синфазными сигналами
• Коррекцию рассогласования на входе ИУ для минимизации фазовых ошибок между двумя источниками
• Режим возбуждения только по входу, который предотвращает повреждение усилителей сигналами стимулов на выходном порте
• Возможность произвольного смещения фазы и свипирования со смещением фазы при измерении в устройстве подключения для оптимизации входной согласующей цепи с целью получения максимального коэффициента усиления
Распространение использования PNA-X на частоты миллиметрового диапазона
• 2- и 4-портовые технические решения для измерения широкого круга несимметричных и балансных устройств миллиметрового диапазона
• Измерения с использованием истинных дифференциальных сигналов на частотах миллиметрового диапазона, использующие два внутренних источника сигналов
• Полностью интегрированное техническое решение для измерений в импульсном режиме на частотах миллиметровового диапазона, использующее встроенные импульсные модуляторы, импульсныегенераторы и стробирование приёмников
• Обеспечение точного стабилизированного уровня мощности на частотах миллиметрового диапазона за счёт использования передовых методов калибровки мощности источника
• Возможность непосредственного подключения модулей терагерцового диапазона, управляемых PNA-X с диапазоном частот до 50 ГГц
• Возможность анализа параметров цепей в режиме однократного свипирования от 10 МГц до 110 ГГц с полным управлением уровнем мощности, используя PNA-X с диапазоном частот до 67 ГГц и модули расширения миллиметровового диапазона
Определение характеристик нелинейных компонентов и X-параметры (опции 510, 514, 518 и 520)
• Эффективный и точный анализ, разработка активных устройств и систем в соответствии с реальными условиями эксплуатации для уменьшения числа циклов разработки не менее, чем на 50%
• Усиление ценной возможности понимания поведения устройств за счёт полного определения характеристик нелинейных компонентов (опция 510)
– Отображение во временной области калиброванных падающих, отражённых и переданных сигналов ИУ при коаксиальном подключении, в устройстве подключения (держателе) или на пластине
– Отображение амплитуд и фаз всех гармонических спектральных составляющих и продуктов искажений для разработки оптимальных схем согласования
– Создание форм представления данных, определяемых пользователем, таких как динамические линии нагрузки
– Обеспечение единства измерений за счёт метрологической привязки к эталонам NIST
• Обеспечение быстрых и эффективных измерений нелинейного поведения ИУ с использованием X-параметров (опция 514)
– Распространение возможностей линейных S:параметров в нелинейные области работы с целью точного прогнозирования нелинейного поведения каскадных устройств, используя данные измерения
– Удобный импорт Х-параметров NVNA в САПР Advanced Design System (ADS) компании Agilent для быстрого и точного моделирования нелинейных компонентов, модулей и систем
• Измерение эффектов памяти, таких как саморазогрев и изменение смещения в зависимости от сигнала (опция 518)
• Захват полных характеристик нелинейного поведения компонентов в зависимости от нагрузки за счёт использования X:параметров и внешних тюнеров импеданса (опция 520)
Быстрая и точная РЧ подсистема для измерения параметров антенн
Технические решения для испытаний антенн на базе PNA-Х обеспечивают следующие возможности.
• Гибкость разработки системы: можно выбрать стандартный анализатор цепей PNA-X или недорогой специализированный измерительный приёмник N5264A, созданный на базе аппаратных средств PNA-X
• Высокая скорость измерений: 400000 точек данных в секунду одновременно по пяти каналам приёмника, что приводит к уменьшению времени измерений от трёх до пяти раз по сравнению с 8530A
• Возможность накопления большого объёма собранных данных в кольцевом буфере данных FIFO на 500 миллионов точек
• Превосходная чувствительность измерений за счёт возможности установки полосы ПЧ и режима усреднения по точкам
• Встроенная программа эмуляция кода 8530A для облегчения миграции
Варианты исполнения измерительного блока
Стандартный 2-портовый измерительный блок (опция 200)
Стандартный 2-портовый измерительный блок поставляется с шестью перемычками на передней панели. Эти перемычки обеспечивают доступ к цепям распространения сигналов между (а) выходом источника и опорным приемником, (б) выходом источника и первичным трактом направленного ответвителя и (в) вторичным трактом направленного ответвителя и приемником измерительного порта. Стандартный измерительный блок также имеет ВЧ переключатель в опорном канале R1 приемника.
Стандартный 4-портовый измерительный блок, расширенный диапазон мощности и второй внутренний источник (опция 400)
Стандартный 4-портовый портовый измерительный блок поставляется с 12 перемычками на передней панели и вторым внутренним источником. Эти перемычки обеспечивают доступ к цепям распространения сигналов между (а) выходом источника и опорным приемником, (б) выходом источника и первичным трактом направленного ответвителя и (в) вторичным трактом направленного ответвителя и приемником измерительного порта. Второй внутренний источник формирует дополнительный сигнал (фиксированный или свипируемый) для измерения точки пересечения третьего порядка (TOI) и других параметров интермодуляции усилителей, либо он может использоваться как быстро свипируемый сигнал гетеродина измерения параметров смесителей или преобразователей частоты с постоянной ПЧ. В опции с двумя источниками первый источник подключается к портам 1 и 2, а второй - к портам 3 и 4. Стандартный измерительный блок также имеет внутренний ВЧ переключатель в опорном канале R1 приемника. При использовании опции 400 рекомендуется установка опции 080.
Расширенный диапазон мощности и тройники постоянного смещения (опции 219, 419)
Эти опции добавляют к стандартному измерительному блоку один 65-децибельный аттенюатор источника (перестраиваемый с шагом 5 дБ), один 35-децибельный аттенюатор приемника (перестраиваемый с шагом 5 дБ) и по одному тройнику для подачи постоянного смещения в каждом порте. Опция 219 требует установки опции 200, а опция 419 - опции 400.
Добавление второго внутреннего источника, сумматора и механических переключателей к 2-порт. анализатору (опция 224)
Эта опция, совместимая только с 2-портовой моделью, добавляет второй внутренний источник, сумматор и механические переключатели. Второй внутренний источник формирует дополнительный сигнал (фиксированный или свипируемый) для измерения точки пересечения третьего порядка (TOI) и других параметров интермодуляции усилителей, либо он может использоваться как быстро свипируемый сигнал гетеродина для измерения параметров смесителей или преобразователей частоты с постоянной ПЧ. Механические переключатели обеспечивают дополнительную гибкость, предоставляя доступ с задней панели к внутренним цепям распространения сигналов, необходимый в определенных применениях. Доступ ко второму источнику осуществляется через два выходных соединителя (SMA) на передней панели. Эта опция требует установки опций 200, 219 и 080.
Добавление внутреннего сумматора и механических переключателей к 4-портовому анализатору (опция 423)
Эта опция совместима только с 4-портовой моделью. Она требует установки опций 400, 419 и 080.
Измерительный блок с высокой мощностью (N524xAS опция H85)
В опции 219 или 419 внутренние тройники смещения ограничивают максимальный уровень мощности измерительного порта значением +30 дБм. Измерительный блок с высокой мощностью удаляет тройники смещения между аттенюаторами источника и ответвителями измерительного порта. За счет этого максимальный уровень мощности порта, который может использовать анализатор, увеличивается до +43 дБм. При выборе опции H85 добавляются внутренние аттенюаторы и кабели (опция 285 для 2-портовых анализаторов или опция 485 - для 4-портовых анализаторов). Измерительный блок с высокой мощностью модифицирует опции 219 и 419.
Основные технические характеристики
| Диапазон частот, ГГц | От 0,01 до 13,5/26,5/43,5/50/67 ГГц | ||||
| Разр. способность по частоте, Гц | 1 | ||||
| Погрешность установки частоты | ± 1 х 10-6 | ||||
| Нестабильность частоты | ±5 х 10-8, от −10 до 70 °С ±1 х 10-7 за год, максимум |
||||
| Тип. динамический диапазон на измер. порте (полоса ПЧ 10 Гц, без усреднения, калибровка развязки с фактором усреднения 8), дБ | Порт 1 или 3 | Порт 2 или 4 | |||
| Опция 200 или 400, от 16 до 20 ГГц | 133 | 129 | |||
| Опция 219 или 419, от 16 до 20 ГГц | 130 | 127 | |||
| Опция 224 или 423, от 16 до 20 ГГц | 130 | 127 | |||
| Тип. динамический диапазон при прямом доступе к приемнику (полоса ПЧ 10 Гц, без усреднения, калибровка развязки с фактором усреднения 8), дБ | Порт 1 или 3 | Порт 2 или 4 | |||
| Опция 200 или 400, от 16 до 20 ГГц | 139 | 136 | |||
| Опция 219 или 419, от 16 до 20 ГГц | 136 | 134 | |||
| Опция 224 или 423, от 16 до 20 ГГц | 136 | 133 | |||
| Гарантируемые составляющие погрешности измерения S-параметров, дБ | От 50 МГц до 2 ГГц | От 2 до 20 ГГц | От 20 до 26 ГГц | ||
| Направленность | 48 | 44 | 44 | ||
| Согласование в источнике | 40 | 31 | 31 | ||
| Согласование в нагрузке | 48 | 44 | 44 | ||
| Собственный ноль отражения | ±0,003+0,010/°С | ±0,006+0,020/°С | ±0,006+0,020/°С | ||
| Собственный ноль передачи | ±0,017+0,010/°С | ±0,104+0,020/°С | ±0,119+0,030/°С | ||
| Тип. макс. мощность в режиме стабилизации АРМ, дБм | Порт 1 или 3 | Порт 2 или 4 | |||
| Опция 200 или 400, от 16 до 20 ГГц | 16 | 12 | |||
| Опция 219 или 419, от 16 до 20 ГГц | 13 | 10 | |||
| Опция 423, от 16 до 20 ГГц | 13 | 10 | |||
| Тип. точность установки мощности от 13 до 18 ГГц, дБ | Порты 1, 2 , 3, 4 2 | Источник 2, выходы 1 и 2 | |||
| ±0,60 | ±1,00 | ||||
| Тип. диапазон свипирования мощности от 16 до 20 ГГц (опция 224), дБ | Источник 2, выход 1 | Источник 2, выход 2 | |||
| 36 | 34 | ||||
| Разрешающая способность установки мощности, дБ | 0,01 | ||||
| Тип. максимальная устанавливаемая мощность на измерит. порте, дБм | 30 | ||||
| Тип. минимальная устанавливаемая мощность на измерит. порте, дБм | Опция 200 или 400 | Опция 219 или 419 | |||
| -30 | -95 | ||||
| Гармоники в диапазоне частот при максимальной мощности в режиме стабилизации АРМ, дБн | Порт 1 или 3, выход 1 источника 2 | Порт 2 или 4, выход 2 источника 2 | |||
| 2-я и 3-я гармоники от 2 до 26,5 ГГц | -60 | -21 | |||
| 1/2 и 1/4 субгармоники до 3,2 ГГц | -73 | -73 | |||
| Тип. негармонические искажения от 0,5 до 2 ГГц, дБн | -60 | ||||
| Тип. фазовый шум на портах 1, 2, 3, 4 и выходах 1 и 2 источника 2 | При отстройке от несущей | ||||
| от 1 до 2 ГГц, дБн/Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | |
| -100 | -110 | -105 | -121 | ||
| Зашумленность графика амплитуды от 100 МГц до 16 ГГц при вых. мощности 0 дБм и полосе ПЧ 1 кГц, дБ СКЗ | Гарантир. значение | Тип. значение | |||
| 0,002 | 0,0005 | ||||
| Зашумленность графика фазы от 100 МГц до 13,5 ГГц при вых. мощности 0 дБм и полосе ПЧ 1 кГц, градус СКЗ | Гарантир. значение | Тип. значение | |||
| 0,015 | 0,0041 | ||||
| Тип. нестабильность амплитудных измерений до 3,2 ГГц, дБ/°С | 0,01 | ||||
Информация для заказа
| N524хA-200 | 2 порта, один источник, конфигурируемый измерит. блок |
| N524xAS-H85/285 и N524xA-200 1 | 2 порта, один источник, конфигурируемый измерительный блок, расширенный диапазон мощности (недоступна для модели с диапазоном частот до 67 ГГц) |
| N524хA-200/219 | 2 порта, один источник, конфигурируемый измерительный блок, расширенный диапазон мощности и тройники смещения |
| N524xAS-H85/285 и N524xA-200/224 1 | 2 порта, конфигурируемый измерительный блок, 2-й внутренний источник, сумматор и механические переключатели (требует установки опции 080, недоступна для модели с диапазоном частот до 67 ГГц) |
| N524хA-200/219/224 | 2 порта, конфигурируемый измерительный блок, расширенный диапазон мощности, тройники смещения, 2-й внутренний источник, сумматор и механические переключатели (требует установки опции 200) |
| N524хA-400 | 4 порта, 2 источника (рекомендована установка опции 080) |
| N524xAS-H85/485 и N524xA-400 1 | 4 порта, два источника, конфигурируемый измерительный блок, расширенный диапазон мощности (рекомендована установка опции 080, недоступна для модели с диапазоном частот до 67 ГГц) |
| N524хA-400/419 | 4 порта, два источника, конфигурируемый измерительный блок, расширенный диапазон мощности и тройники смещения (рекомендована установка опции 080) |
| N524xAS-H85/485 и N524xA-400/423 1 | 4 порта, два источника, конфигурируемый измерительный блок, расширенный диапазон мощности, сумматор и механические переключатели (требует установки опции 080, недоступна для модели с диапазоном частот до 67 ГГц) |
| N524хA-400/419/423 | 4 порта, два источника, конфигурируемый измерительный блок, расширенный диапазон мощности, тройники смещения, сумматор и механические переключатели (требует установки опции 200) |
Опции
| N524хА-010 | Измерения во временной области |
| N524хА-080 | Смещение частоты |
| N524хА-082 | Измерения преобразователей частоты со скалярной калибровкой |
| N524хА-083 | Измерения преобразователей частоты с векторной и скалярной калибровкой |
| N524хА-084 | Измерения со встроенным гетеродином |
| N524хА-086 | Приложение для измерения компрессии коэффициента усиления |
| N524хА-087 | Приложение для измерения интермодуляционных искажений |
| N524хА-088 | Управление фазой источника |
| N524хА-460 | Приложение для измерения с использованием истинных дифференциальных сигналов стимулов |
| N524хА-551 | Приложение для N-портовых измерений |
| N524хА-028 | Измерение коэффициента шума с использованием стандартных приёмников |
| N524хА-029 | Измерение коэффициента шума с полной коррекцией |
| N524хА-H29 | Добавление приёмников шума до 26,5 ГГц |
| N524хА-008 | Измерения в импульсных режимах |
| N524хА-020 | Добавление входов ПЧ для антенных измерений и расширения частотного диапазона в область миллиметровых длин волн |
| N524хА-021 | Добавление импульсного модулятора к первому внутреннему источнику |
| N524хА-022 | Добавление импульсного модулятора ко второму внутреннему источнику |
| N524хА-025 | Добавление четырёх внутренних импульсных генераторов |
| N524хА-118 | Режим свипирования Fast CW |
| N524хА-510 | Определение характеристик нелинейных компонентов |
| N524хА-514 | Нелинейные Х-параметры |
| N524хА-520 | Х-параметры с произвольными импедансами нагрузки |
| N524хА-518 | Нелинейные измерения в обасти огибающей импульса |
| N524хА-1CM | Комплект для монтажа в стойку для использования без ручек |
| N524хА-1CP | Комплект для монтажа в стойку для использования c ручками |
| N1966A | Адаптер ввода-вывода импульсов |
| N524хА-897 | Бессрочная лицензия на встроенное программное обеспечение для проверки технических характеристик с целью калибровки прибора в соответствии с требованиями компании Agilent |
| N524хА-898 | Бессрочная лицензия на встроенное программное обеспечение для проверки технических характеристик с целью калибровки прибора в соответствии со стандартами |
| N524хА-1A7 | Калибровка, соответствующая стандарту ISO 17025 |
| N524хА-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N524хА-A6J | Калибровка, соответствующая стандарту ANSI Z540 |
1 Заказывайте специальную модель N524xAS вместо N524xA. Заказывайте N524xA-xxx для других стандартных опций. Опция H85 требует заказа опции 285 или 485, которые включают расширенный дипаазон мощности опций 219 или 419; поэтому эти опции не могут заказываться одновременно.
