Максимальная выходная частота: 250 МГц
Частота дискретизации: 1 ГВыб/сек
Разрешение по вертикали: 14 бит
Каналов: 2
Компания Rigol Technologies начала выпуск новой линейки генераторов произвольной формы с частотным диапазоном до 350 МГЦ - DG5000. Генераторы DG5000 построены с применением технологии цифрового синтеза, имеют высокую точность, стабильность частоты опорного генератора и низкий уровень шумов.
Описание Rigol DG5252
Универсальный генератор сигналов Rigol DG5252 использует технологию прямого цифрового синтеза (DDS technology), что обеспечивает чистый сигнал с минимальными искажениями. Двухканальный генератор сигналов Rigol DG5252 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками. Встроенные функции модуляции AM, FM, PM и FSK значительно расширяют область использования генератора. С помощью генератора Rigol DG5252 можно имитировать сигналы датчиков естественной среды, моделировать электронные схемы, что позволяет использовать его для настройки и испытаний различного оборудования, при сервисных работах и исследованиях.
Особенности генератора сигналов Rigol DG5252
• ЖК-дисплей 4,3″
• Максимальная частота синусоидального сигнала 350 МГц
• Частота дискретизации 1 Гвыб/с
• Разрешение 14 бит
• Возможность подсоединения цифрового модуля вывода на 16+2 канала, внешнего усилителя мощности и поддержка скачкообразной перестройки частоты ( в комплект не входят)
• Технология прямого цифрового синтеза: сигнал на выходе более точный и стабильный
• 14 стандартных форм сигнала
- синусоидальный
- прямоугольный(меандр)
- пилообразный
- импульсный
- шумовой
- постоянный ток (DC)
- возрастание по экспоненциальному закону (Exponential rise)
- убывание по экспоненциальному закону (Exponential fall)
- кардиотонический
- кардинальный синус (Sinc)
- функция Лоренца (Lorentz)
- функция Гаусса (Gauss)
- гаверсинус (Haversine)
- двухтональный (Dual tones)
• Редактирование произвольных форм сигнала
.jpeg)
• Универсальные режимы модуляции
- Амплитудная (АМ)
.jpeg)
- Частотная (FM)
- Фазовая (PM)
- FSK
.jpeg)
- ASK
- PSK

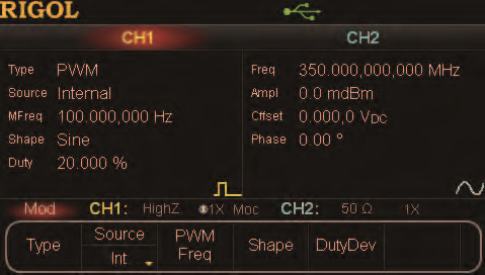

- PWM
.jpeg)
- Свипирование
- Пакетный режим
- Определяемая пользователем векторная IQ-модуляция и поддержка вывода полосы частот IQ /IF-источника
• Возможность подключения различных устройств на входе и выходе
- внешнего модулирующего источника
- внешнего счетчика (10 МГц)
- внешнего ввода и вывода пусковых импульсов
- вывода формы сигнала
- вывода синхронного сигнала
• 1 ГБ флеш-памяти
• Двойной USB-хост, USB-устройство, LAN и GPIB-интерфейс (IEEE-488.2)
• Поддержка соединения с принтером "PictBridge" и дистанционный контроль с помощью сети 10/100M Ethernet
• Соответствие стандартам оборудования LXI-C (Версия 1.2)
• ПО для редактирования форм сигналов
Описание функционального генератора сигналов специальной формы Rigol DG5252
| Модель | DG5352 | DG5351 | DG5252 | DG5251 | DG5102 | DG5101 |
|---|---|---|---|---|---|---|
| Количество каналов | 2 | 1 | 2 | 1 | 2 | 1 |
| Частота | до 350 МГц | до 250 МГц | до 100 МГц | |||
| Частота дискретизации | 1 Гвыб/с | |||||
| Сигналы | ||||||
| Формы сигнала | Sine, Square, Ramp, Pulse, Noise Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, HaverSine, Lorentz, Dual-Tone, DC |
|||||
| Синусоидальный сигнал (Sine) | от 1 мкГц до 350 МГц | от 1 мкГц до 250 МГц | от 1 мкГц до 100 Мгц | |||
| Прямоугольный сигнал (Square) | от 1 мкГц до 120 МГц | от 1 мкГЦ до 100 МГц | ||||
| Импульсный сигнал (Pulse) | от 1 мкГц до 50 МГц | |||||
| Пилообразный сигнал (Ramp) | от 1 мкГц до 5 кГц | от 1 мкГц до 3 МГц | ||||
| Произвольные сигналы (Arb) | от 1 мкГц до 50 МГц | |||||
| Шум | диапазон частот 250 МГц | диапазон частот 100 МГц | ||||
| Разрешение | 1 мкГц | |||||
| Режим Sine: характеристики синусоидального сигнала | ||||||
| Нелинейное (гармоническое) искажение | Tипичное (0 дБм) | |||||
| – | ||||||
| Суммарное гармоническое искажение | <0,5% (от 10 Гц до 20 кГц, 0 дБм) | |||||
| Негармонический сигнал | Tипичный (0 дБм) | |||||
| <100МГц: −50 дБ + 6 дБ/октава | – | |||||
| Фазовый шум | Tипичный (0 дБм, 10 кГц отклонения) | |||||
| 10 МГц: | ||||||
| Режим Square: характеристики прямоугольного сигнала ("меандра") | ||||||
| Время нарастания/спада | Типичное значение (1 Впп) | |||||
| <2,5 нс | < 3 нс | |||||
| Выброс | <5% | |||||
| Рабочий цикл | ≤10 МГц: от 20% дo 80% | |||||
| от 10 МГц до 40 МГц: от 40% дo 60% | ||||||
| >40 МГц: 50% (постоянно) | ||||||
| Асимметрия | 1% периода + 5 нс | |||||
| Дрожание фазы | ≤30 МГц: 10 чнм + 500 пс | |||||
| >30 МГц: 500 пс | ||||||
| Режим Ramp: характеристики пилообразного сигнала | ||||||
| Линейность | ≤0,5% пикового выброса | |||||
| Симметрия | от 0% дo 100% | |||||
| Режим Pulse: характеристики импульсного сигнала | ||||||
| Период | от 20 нс до 1000000 нс | |||||
| Полоса пропускания импульса | от 4 нс до 1000000 нс | |||||
| Выброс | <5% | |||||
| Дрожание фазы | 10 чнм + 500 пс | |||||
| Режим Arb: характеристики произвольного сигнала | ||||||
| Длительность записи | от 2 дo 128 млн. точек | |||||
| Разрешение по вертикали | 14 бит | |||||
| Количество выборок | от 2 до 16 тыс. точек: 1 Гвыб/с (постоянно) | |||||
| от 16 тыс. до 128 млн. точек: ≤1 Гвыб/с (постоянно) | ||||||
| Минимальное время нарастания/спада | ≤3 нс | |||||
| Дрожание фазы | 3 нс | |||||
| Характеристики выходного сигнала | ||||||
| Неравномерность амплитудной характеристики гармонической волны (типично: синусоидальный сигнал, 1,25 Впп, 50 Ом) | ≤10 МГц: ±0,1 дБ | |||||
| от 10 МГц дo 60 МГц: ±0,2 дБ | ||||||
| от 60 МГц дo 100 МГц: ±0,4 дБ | ||||||
| от 100 МГц дo 250 МГц: ±1,0 дБ | – | |||||
| >250 МГц: ±1,5 дБ | – | |||||
| Диапазон | ≤100 МГц: от 5 мВпп до 10 Впп | |||||
| ≤300 МГц: от 5 мВпп до 5 Впп | – | |||||
| ≤350 МГц: от 5 мВпп до 2 Впп | – | |||||
| Точность амплитуды (1 кГц) |
± 1% заданного значения + 1 мВпп | |||||
| Разрешение | 0,1 мВ или 4 разряда | |||||
| Смещение постоянного тока | ||||||
| Диапазон (пик переменный ток+ постоянный ток) |
±5 Вп | |||||
| Погрешность | 1% смещенного значения + 5 мВ + 0,5% амплитуды | |||||
| Выход сигнала | ||||||
| Импеданс | 50 Ом | |||||
| Защита | защита от перегрева, замыкания | |||||
| Амплитудная модуляция | ||||||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) (кроме постоянного тока) | |||||
| Источник запуска генератора | внутренний/ внешний | |||||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц) | |||||
| Глубина | от 0% дo 120% | |||||
| Частотная модуляция | ||||||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) (кроме постоянного тока) | |||||
| Источник запуска генератора | внутренний/ внешний | |||||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный(Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц) | |||||
| Фазовая модуляция | ||||||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) (кроме постоянного тока) | |||||
| Источник запуска генератора | внутренний/ внешний | |||||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный(Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц) | |||||
| Девиация фазы | 0 ∼ 360° | |||||
| ASK-манипуляция | ||||||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) (кроме постоянного тока) | |||||
| Источник запуска генератора | внутренний/ внешний | |||||
| Модулирующие сигналы | прямоугольный (Square) с коэффициентом заполнения 50% ( от 2 МГц до 1 МГц) | |||||
| FSK-манипуляция | ||||||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) (кроме постоянного тока) | |||||
| Источник запуска генератора | внутренний/ внешний | |||||
| Модулирующие сигналы | прямоугольный (Square) с коэффициентом заполнения 50% ( от 2 МГц до 1 МГц) | |||||
| PSK-манипуляция | ||||||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) (кроме постоянного тока) | |||||
| Источник запуска генератора | внутренний/ внешний | |||||
| Модулирующие сигналы | прямоугольный (Square) с коэффициентом заполнения 50% ( от 2 МГц до 1 МГц) | |||||
| PWM-манипуляция | ||||||
| Несущие сигналы | пульс (Pulse) | |||||
| Источник запуска генератора | внутренний/ внешний | |||||
| Модулирующие сигналы | прямоугольный (Square) с рабочим циклом 50% ( от 2 МГц до 1 МГц) | |||||
| IQ-манипуляция | ||||||
| Несущие сигналы | синусоидальный (макс. 200 МГц) | синусоидальный (макс. 100 МГц) | ||||
| Источник запуска генератора | внутренний/ внешний | |||||
| Схема кода | PN-последовательность, 4-битная схема, пользовательская | |||||
| Карты-схемы | 4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательские | |||||
| Кодовая скорость | от 1 бит/с до 1 Мбит/с | |||||
| Свипирование | ||||||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) | |||||
| Тип | линейный, логарифмический или шаговый | |||||
| Направление | вверх, вниз | |||||
| Время свипирования | от 1 мс до 300 с | |||||
| Время сохранения и возврата | от 0 до 300 с | |||||
| Источник запуска генератора | внутренний/ внешний / ручной | |||||
| Начальная/конечная частота | от 1 мкГц до 250 МГц | от 1 мкГц до 100 МГц | ||||
| Пакетный режим | ||||||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb), пульс (Pulse), шум (Noise) | |||||
| Тип | от 1 до 1000000 циклов или неограниченный | |||||
| Старт/стоп фазы | от 0° дo +360° | |||||
| Внутренний период | от 2 мкс до 500 с | |||||
| Источник стробирования | внешний запуск | |||||
| Источник запуска генератора | внутренний/ внешний / ручной | |||||
| Задержка запуска | от 0 нс до 85 с | |||||
| Вывод запуска | ||||||
| Уровень | TTL-совместимый | |||||
| Ширина сигнала | >60 нс | |||||
| Максимальная частота | 1 МГц | |||||
| Временное отношение | ||||||
| Смещение фазы | от 0° до +360° | |||||
| Разрешение | 0,001° | |||||
| Синхронизация вывода | ||||||
| Уровень | TTL-совместимый | |||||
| Импеданс | 50 Ом | |||||
| Вывод внешнего опорного сигнала | ||||||
| Полоса синхронизации | 10 МГц ± 50 Гц | |||||
| Уровень | 632 мВпп (0 дБм) | |||||
| Промежуток начала синхронизации | ||||||
| Вывод внутреннего опорного сигнала | ||||||
| Частота | 10 МГц | |||||
| Уровень | 632 мВпп (0 дБм) | |||||
| Общие характеристики | ||||||
| Интерфейсы | USB-хост (×2), USB-устройство, GPIB, LAN | |||||
| IP-защита | IP2X | |||||
| Дисплей | 4.3″ TFT LCD | |||||
| Питание | от 100 до 240 V AC RMS, от 45 дo 440 Гц | |||||
| Мощность | < 125 Вт | |||||
| Габариты, мм | 230 × 106 × 501 | |||||
| Вес, кг | 4,3 | |||||
Интерфейс RIGOL DG5252:
• Внешний эталонный (опорный) входной сигнал частотой 10 МГц
• Дисплей: цветной LCD дисплей 11 см (480х272 пикселей)
• Многоязыковый пользовательский интерфейс
• Стандартные интерфейсы генератора RIGOL DG5351: USB-host х 2, USB-device, GPIB, LAN
• Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы
• Питание: 100 – 240 В (45-65 Гц)
• Габариты, мм: 230х106х501
• Масса, кг: 4,3.
Стандартная комплектация универсального генератора сигналов RIGOL DG5252
• Шнур питания
• USB кабель
• BNC кабель (1 метр)
• Программное обеспечение
• Руководство по эксплуатации
• Сертификат о калибровке
• Гарантийный талон.
Дополнительные принадлежности универсального генератора сигналов RIGOL DG5252
• Крепление для монтажа (RMK-DG-5)
• Модуль цифрового вывода (DG-POD-A)
• Усилитель мощности (PA1011)
• SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1)
• SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1)
• SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1
• Аттенюатор 40 дВ (ATT-40dB)/p>
