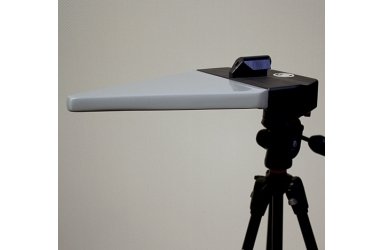

Активно-пассивная широкополосная измерительная антенная система СКАРД-Электроникс П6-222М

Артикул: 1-363236

  • Имеет широкий частотный диапазон;
  • Возможна эксплуатация в двух вариантах:
    - ручной режим для обнаружения источников сигнала
    - стационарный режим для измерения;
  • Может использоваться в системах оценки ЭМС и ПЭМИН;
  • Имеет малую массу и габариты;
  • Поставляется с калибровочным сертификатом

Описание

П6-222  представляет собой поисковую антенну диапазона 1 – 18 ГГц, обеспечивающую работу как в  активном, так и в пассивном режиме усиления с подключением лазерного указателя. Пассивная логарифмическая антенна размещена в  защитном радиопрозрачном корпусе  и выполнена в виде продольной решетки вибраторов, питаемых двухпроводной симметричной линией с проводниками квадратного сечения, выполняющих одновременно роль несущей конструкции.

  • Имеет широкий частотный диапазон;
  • Возможна эксплуатация в двух вариантах:
    - ручной режим для обнаружения источников сигнала
    - стационарный режим для измерения;
  • Может использоваться в системах оценки ЭМС и ПЭМИН;
  • Имеет малую массу и габариты;
  • Поставляется с калибровочным сертификатом.



Технические характеристики антенны П6-222М:
Диапазон частот 1 – 18 ГГц
Коэффициент усиления в пассивном режиме дБ,   ≥4,0
Коэффициент усиления в активном режиме дБ,   ≥24,0
КСВН типовое 2,5
Поляризация линейная
Пределы погрешности Ку ±2 дБ
Тип СВЧ соединителя SMA
Габариты  423 × 198 × 199 мм
Масса 1,8 кг
Диапазон рабочих температур  -40 +65 С
