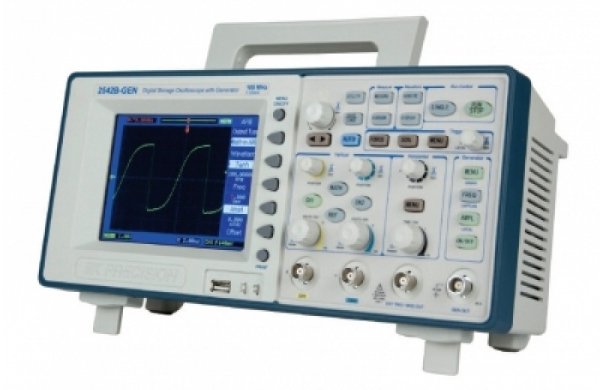

Двухканальные цифровые осциллографы моделей 2540B и 2542B, 2540B-GEN, 2542B-GEN предлагают непревзойденное сочетание эффективности и стоимости. Аналоговые элементы управления вместе с функцией автоматических измерений обеспечивают легкость использования данных осциллографов. Расширенные функциональные возможности, такие как функция БПФ, цифровая фильтрация, испытания на соответствие маске, самописец сигналов сложной формы, задержанная развертка/масштабирование и режим автоматических измерений, дают пользователю мощные инструменты для отладки схем. Модели 2540B-GEN и 2542B-GEN оснащены встроенным генератором функции/произвольных форм сигнала(AWG). Осциллографы поставляются вместе с программным обеспечением на базе ПК, что позволяет с легкостью фиксировать, сохранять и анализировать сигналы и результаты измерений. В отличие от других цифровых запоминающих осциллографов в данной ценовой категории, в комплект каждой модели входит по два высококачественных пассивных пробника 150 МГц, которые не ограничивают полосу пропускания системы измерений. Осциллографы моделей 2540B и 2542B идеально подходят для применения в сфере образования и профессионального обучения, для проектирования и отладки, облуживания и ремонта.
Функциональные возможности:
- Полоса пропускания 60 МГц и 100 МГц, частота дискретизации в реальном масштабе времени 1 Гвыб/сек;
- Глубина памяти по каждому каналу 4000 точек;
- Большая память для волновых форм до 2,4 Мегаточек;
- Цветной ЖК-дисплей;
- Хост-порт USB на передней панели для флэш-накопителей USB в стандартной комплектации;
- Интерфейс USB в стандартной комплектации;
- Расширенные функциональные возможности включают в себя цифровой фильтр с регулируемыми пределами, функцию испытания на соответствие маске, самописец сигналов/режим воспроизведения;
- 28 видов автоматических измерений;
- БПФ плюс 3 операции математической обработки в стандартной комплектации;
- Расширенные возможности запуска, включая запуск по длительности импульса и по выбранной строке видеосигнала;
- Многоязычный интерфейс пользователя;
- ПО на базе ПК, позволяющее пользователю осуществлять дистанционное управление осциллографом, фиксировать, сохранять и анализировать данные о сигнале.
- Модели 2540B-GEN и 2542B-GEN оснащены встроенным генератором функции/произвольных форм сигнала(AWG).
Технические характеристики:
| 2540B | 2542B | 2540B-GEN | 2542B-GEN | |
| Рабочие характеристики | ||||
| Полоса пропускания | 60 МГц | 100 МГц | 60 МГц | 100 МГц |
| Встроенный AWG | нет | нет | Есть, 20 МГц | Есть, 40 МГц |
| Реальновременная частота дискретизации (2 чередующихся канала) | Один канал: 1 Гвыб/сек Два канала: 500 Мвыб/с |
|||
| Каналы | 2 | |||
| Дисплей | Диагональ 5,7 дюйма (145 мм) цветной, жидкокристаллический | |||
| Время нарастания | < 5,83 нс | < 3,50 нс | < 5,83 нс | < 3,50 нс |
| Максимальная глубина памяти | 1 Гвыб/с: 16 кточек/с 500 МВыб/с: 8 кточек/с (два канала) 500 МВыб/с: 2,4 Мточек/с* (один канал) ≤ 250 МВыб/с: 1,2 Мточек/с* (один или два канала) *Максимальное количество точек может быть получена только при дистанционном управлении через USB, RS232C или LAN-интерфейс |
|||
| Разрешение по вертикали | 8 бит | |||
| Коэффициент отклонения по вертикали | 2 мВ – 5 В/деление (1-2-5 порядок) | |||
| Погрешность коэффициента усиления на постоянном токе | ± 4 % | |||
| Максимально допустимое напряжение на входе | 400 В пик CAT II (между сигналом и стандартным BNC-разъемом) | |||
| Динамический диапазон | ± 8 деления от центра экрана | |||
| Ограничение полосы пропускания | 20 МГц | |||
| Диапазон развертки | 2,5 нс/деление – 50 с/деление (2534) 2 нс/деление – 50 с/деление (2540 и 2542) | |||
| Погрешность развертки | 100 ppm | |||
| Связь по входу | По постоянному току (DC); по переменному току (AC); заземление входа | |||
| Входной импеданс | 1 МОм, 18 пФ | |||
| Масштабирование по горизонтали и по вертикали | Растяжение или сжатие зафиксированной или динамической формы сигнала по горизонтали или по вертикали | |||
| Интерфейс ввода-вывода | Хост-порт USB на передней панели поддерживает USB-накопители. USB-порт для подключения ПК (требует для использования включенное в комплект поставки ПО Comsoft) | |||
| Режимы сбора данных | ||||
| Выборка | Отображаются только данные выборки | |||
| Пиковое детектирование | Максимальные и минимальные значения сигнала | |||
| Усреднение | Усредненная форма сигнала. Число усреднений выбирается из ряда: 2, 4, 8, 16, 32, 128 или 256 | |||
| Режим самописца | Для уставок временной развертки от 500 мс/деление до 50 с/деление | |||
| Система запуска | ||||
| Типы запуска | По фронту, по длительности импульса, по видеосигналу* | |||
| Режимы запуска | Автоматический, нормальный, однократный | |||
| Вид связи в тракте запуска | DC (связь по постоянному току) AC (связь по переменному току) LF Reject (подавление низкочастотных помех) HF Reject (подавление высокочастотных помех) | |||
| Источник запуска | Канал 1, канал 2, линия переменного тока, внешний, внешний/5 | |||
| * Поддерживаются форматы PAL/SECAM, NTSC. Запуск по четному или нечетному полю, по всем строкам или по конкретной строке. | ||||
| Курсоры | ||||
| Типы | Измерение амплитудных или временных параметров | |||
| Измерения | ΔV, ΔT, 1/ΔT (частота) | |||
| Автоматическое измерение параметров сигнала | ||||
| Временные параметры | Длительность фронта (Rise Time) длительность среза (Fall Time) частота цикла (Cycle frequency) период (Period) длительность положительного импульса (Positive Pulse Width) длительность отрицательного импульса (Negative Pulse Width) задержка (Delay) фаза (Phase) X at Max (значение времени, соответствующее максимуму) X at Min (значение времени, соответствующее минимуму) | |||
| Амплитудные параметры | MAX (макс. значение) MIN (мин. значение) Peak-Peak (размах) Average (среднее значение) Vrms (среднеквадратическое значение) High (верхний уровень) Low (нижний уровень) Amplitude (амплитуда) Cycle RMS (среднеквадратическое значение за период) Cycle Average (среднее значение за период) Overshoot (выброс за фронтом) Preshoot (выброс до фронта) | |||
| Параметры в частотной области | Аппаратно реализованный частотомер обеспечивает считывание данных от источника запуска с 5-разрядным разрешением. | |||
| Математическая обработка сигналов | ||||
| Математическая функция | БПФ, сложение, вычитание, умножение, деление | |||
| БПФ | Окна: Хэннинга, Хамминга, Блэкмена, прямоугольное окно или окно с плоской вершиной. Объем выборки 2048 точек | |||
| Автонастройка | Автоматически устанавливает элементы управления вертикальным и горизонтальным каналами, а также условия запуска посредством нажатия одной клавиши | |||
| Дисплей | ||||
| Режим индикации | Дисплей 1/4 VGA (5,7 дюйма) цветная ЖК-матрица (320 х 240 точек), 24-bit True Color | |||
| Формирование изображения | Точечное, векторное | |||
| Послесвечение | Выключено, неограниченное | |||
| Интерполяция | Sin(x)/x, линейная | |||
| Цветовой режим | Номальный, инвертированный | |||
| Требования к питанию | От 100 до 240 В переменного тока, макс. 50 вольт-ампер, от 47 Гц до 440 Гц | |||
| Условия окружающей среды | ||||
| Температура | Рабочая: от 0°С до +40 °С Для нерабочего состояния: от -20°С до +55 °С | |||
| Относительная влажность | Рабочие условия: 95 % при температуре +40 °С Для нерабочего состояния: 90 % при температуре +55 °С | |||
| Высота над уровнем моря | Для рабочего состояния: до 3000 м Для хранения: 15000 м |
|||
| Степень загрязнения | Степень загрязнения 2 только для использования внутри помещений | |||
| Электромагнитная совместимость и эксплуатационная безопасность | ||||
| ЭМС | Осциллограф соответствует требованиям директивы Совета ЕС по ЭМС №2004/108/EC, EN61326 Class A | |||
| Эксплуатационная безопасность | EN61010-1:2001, EU Low Voltage Directive 2006/95/EC | |||
| Общие положения | ||||
| Размеры Ширина x Высота x Глубина | 320 мм (Ширина) x 156,5 мм (Высота) x 123 мм (Глубина) | |||
| Масса | 2,8 кг | |||
| Частотные характеристики | ||||
| Синусоидальные | от 1 мкГц до 20 МГц (2540B-GEN) 1 мкГц to 40 МГц (2542B-GEN) |
|||
| Прямоугольные | от 1 мГц до 20 МГц | |||
| Импульсные | от 1 мГц до 10 МГц | |||
| Встроенный AWG | от 1 мГц до 1 МГц | |||
| Пользовательский AWG | от 1 мГц до 1 МГц | |||
| Разрешение по частоте | Синусоидальные, Квадратные: 1 мкГц Импульсные, Встроенные произвольные единицы измерений (ARB), Пользовательский ARB: 1 мГц |
|||
| Точность Частоты | ≤ ± 5 x 10-4 | |||
| Стабильность частоты | ± 5 x 10-5 | |||
| Характеристики формы колебаний сигнала | ||||
| Искажения синусоидальных колебаний | < 5 МГц: -50 дБн ≤ 10 MHz: -45 дБн >10 MHz: -40 дБн |
|||
| Время скачка/затухания (прямоугольные/импульсные) | < 20 нс | |||
| Продолжительность включения (импульс) | от 10% до 90% (при 10 МГц) 0,01% до 99,99% (10 кГц) |
|||
| Ширина импулься | от 10 нс до 999,99 с | |||
| Произвольная форма | ||||
| Длина импульса | 8000 точек | |||
| Вертикальное разрешение | 8 бит | |||
| Скорость отбора | 40 Мвыб/с | |||
| Долговременная память | 10 форм волны | |||
| Встроенные произвольные формы | Синусоидальный, прямоугольный, треугольный, пилообразный, инвертированный пилообразный, Позитивный импульс, Негативный импульс, Позитивный двойной импульс, Негативный двойной импульс, Позитивный и Негативный постоянный ток, Двухполупериодный, Полупериодный, Clipped Sine, Gate Sine, SQRT, Exponential, Log, Semicircle, Tanh, Sinc, Noise, Duty 10%, Duty 90%, Up Step, Down Step, Tri-pulse, Trapezoidal, Cosine, and SCR |
|||
| Амплитудные характеристики | ||||
| Выходные характеристики генератора | ||||
| Amplitude range | freq. ≤ 20 MHz: 2 mVpp to 20 Vpp (open circuit), 1 mVpp to 10 Vpp (50 Ω) freq. > 20 MHz: 2 mVpp to 6 Vpp (open circuit), 1 mVpp to 3 Vpp (50 Ω) |
|||
| Resolution | 1 μVpp (max.) | |||
| Accuracy | ≤ ± 5% ±1 mV @ 1 kHz sine waveform | |||
| Flatness | freq. ≤ 5 MHz: ± 5% freq. > 5 MHz: ± 10% |
|||
| Flatness (built-in AWG, user AWG) | freq. ≤ 50 kHz: ± 5% freq. > 50 kHz: ± 20% |
|||
| Output impedance | 50 Ω | |||
| Modulating Waveform Output (MOD OUT) | ||||
| Waveforms | All 30 built-in arbitary waveforms | |||
| Output amplitude | 5 Vpp ± 20% | |||
| Output impedance | 600 Ω | |||
| AM, FM, PWM, and DCOM Modulation Characteristics | ||||
| Carrier waveforms | Sine, Square (AM, FM, DCOM) | |||
| Pulse (PWM) | ||||
| Modulating waveforms | All 30 built-in arbitrary waveforms | |||
| Modulation frequency | 1 mHz to 1 MHz | |||
| AM modulation depth | 0% to 120% | |||
| FM Frequency deviation | 0.1% to 99.9% | |||
| PWM Width deviation | 1% to 99% | |||
| FSK Modulation Characteristics | ||||
| Carrier waveform | Sine | |||
| Hop frequency | 1 μHz to 40 MHz | |||
| Interval time | 1 ms to 40 s | |||
| PSK Modulation Char acteristics | ||||
| Carrier waveform | Sine | |||
| Hop phase | 0° to 360° | |||
| Interval time | 1 ms to 40 s | |||
| Frequency Sweep Characteristics | ||||
| Waveforms | Sine, Square | |||
| Frequency range | 1 μHz to 20 MHz (2540B-GEN) 1 μHz to 40 MHz (2542B-GEN) |
|||
| Sweep mode | Linear Up, Down, Up-Down | |||
| Sweep time | 1 ms to 500 s | |||
| Burst Characteristics | ||||
| Waveforms | All 30 built-in arbitrary waveforms | |||
| Counts | 1 to 60000 cycles | |||
| Burst rate | 1 mHz to 1 MHz | |||
Стандартный комплект поставки:
- Руководство пользователя;
- два пассивных пробника 150 МГц 10:1 (модель PR37A);
- Шнур питания;
- Кабель интерфейса USB;
- Установочный диск ПО Comsoft;
- Кабель BNC-to-BNC (только для моделей 2540B-GEN и 2542-GEN).
По отдельному заказу:
- выносная детекторная головка PR32A;
- высоковольтный пробник PR55.
Гарантия: 3 года.
