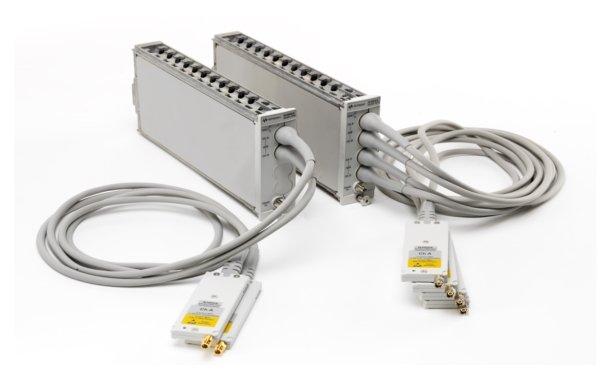

Модуль для измерения параметров отражения/передачи с выносными головками, 2/4 порта, 35/50 ГГц Keysight N1055A

Артикул: 1-359623

  • Полоса пропускания / Полоса анализа: 35 ГГц и 50 ГГц
  • Размер дисплея: -
  • Минимальный уровень шумов: -
  • Поддерживаемые скорости передачи данных: -


Анализатор электрических и оптических сигналов и рефлектометр во временной области
  • Платформа состоит из базового блока и измерительных модулей
  • Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
  • Широкие функциональные возможности по анализу сигналов
  • Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
  • Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
  • Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
  • Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат
Основные возможности и технические характеристики:
  • Полоса пропускания: 35 ГГц или 50 ГГц (с возможностью модернизации)
  • Скорость нарастания (по уровню 10-90%, тип.): 18 пс (35 ГГц) или 8 пс (50 ГГц)
  • Количество каналов: 2 или 4 на каждый модуль (с возможностью модернизации), независимый контроль фазового сдвига между каналами, до 16 каналов в базовом блоке 86100D
  • Сверхтонкие выносные измерительные головки: фазостабильный кабель длиной 1,6 м, соединители 2,92 мм (35 ГГц) или 1,85 мм (50 ГГц), встроенный диодный ограничитель с полосой 67 ГГц для защиты от электрической перегрузки (EOS) и электростатического разряда (ESD)
  • Встроенная функция калибровки позволяет компенсировать влияние тестовой оснастки, кабелей и пробников, подключенных между выносными головками и тестируемым устройством
Полоса пропускания / Полоса анализа 35 ГГц и 50 ГГц
Количество каналов -
Минимальный уровень шумов -
Поддерживаемые скорости передачи данных -
Тип входного разъема
  • 2,92 мм
  • 1,85 мм
Тип модуля
  • Электрический
  • Рефлектометр во временной области
Приложения
  • 100GBASE-CR10 (IEEE 802.3ba)
  • 100GBASE-CR4 (IEEE 802.3bj)
  • 100GBASE-KR4
  • 10GBASE-KR (IEEE 802.3ap)
  • 40GBASE-CR4
  • 40GBASE-KR4 (IEEE 802.3bj)
  • CAUI
  • OIF CEI 3.1
  • XLAUI
  • nPPI (IEEE 802.3ba)
Операционная система -
