• Частота дискретизации до 2 Гвыб/с, полоса пропускания 1 ГГц
• Разрешение 12 бит
• Встроенная ПЛИС для реальновременного цифрового преобразования частоты вниз
• Соединение с объединительной платой через шину PXI Express для очень быстрой передачи оцифрованных данных
• Динамический диапазон, свободный от паразитных составляющих 84 дБн (тип.) с цифровым преобразованием частоты вниз (зависит от установок DDC), 60 дБс (тип.) в базовом режиме дискретизатора при частоте 410 МГц
• Полоса пропускания (-3 дБ): от 30 МГц до 1 ГГц

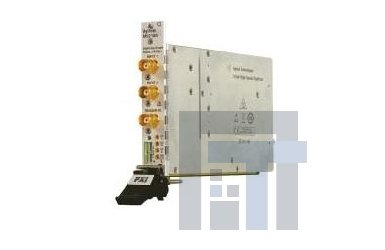

Широкополосный дискретизатор сигнала ПЧ M9202A, занимающий одно гнездо PXIe и имеющий высоту 3U, работает при частоте дискретизации 2 Гвыб/с, с шириной мгновенной аналоговой полосы пропускания до 1 ГГц.
M9202A имеет ПЛИС Xilinx® Virtex6, которая может реализовывать различные функциональные возможности в зависимости от выбора микропрограммного обеспечения.
Опция BAS обеспечивает основные функциональные возможности дискретизатора, позволяя, например, захватывать сигнал, сохранять данные в памяти и/или пересылать их через соединители объединительной платы. Опция DDC, в дополнение к основным возможностям дискретизатора, реализует алгоритм цифрового преобразования частоты вниз в полосе от 300 МГц до 700 МГц, улучшая аналоговые характеристики, такие как динамический диапазон, свободный от паразитных составляющих или отношение сигналшум, и уменьшая время выгрузки данных.
Частота дискретизации этого дискретизатора сигналов ПЧ в сочетании и его широкой входной полосой пропускания и большим динамическим диапазоном, делает его идеальным для применения в оборонной и аэрокосмической промышленности, а также беспроводной связи, особенно в таких приложениях, как военные передвижные ремонтные станции, испытания радиолокационных систем, испытания на соответствие стандартам широкополосных систем связи и захват быстрых сигналов.
