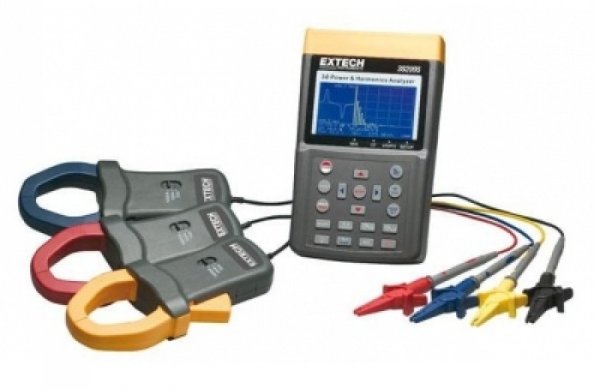

3-х фазный анализатор мощности и гармоник на 1000А (3000A) Extech 382096

Артикул: 1-14812

• ACV (True RMS): 600V
• ACA (True RMS): 100A, 1000A, 3000A
• Активная мощность (kW): 9,999MW
• Полная мощность (kVA): 9999kVA
• Частота: 45 – 65 Hz ±10
• Фаза: -180,00 – 00 - +1800
• Размеры: Прибор: 257 x 155 x 57 мм / Клещи: 55 мм / Шина 64 х 24мм
• Вес: Прибор: 1160г / Клещи: 600г




3-х фазный анализатор мощности и гармоник на 1000А (3000A) Extech 382096


• Большой ЖК-дисплей с подсветкой, позволяющий просматривать на одном экране до 35 параметров.
• Функция True RMS для измерения мощности клещами и одновременного отображения гармоник на дисплее (в порядке от 1 до 99).
• Одновременное отображение гармоник и формы сигнала.
• Отображение сигнала с указанием пиковых значений (1024 значения/период).
• Анализ полного коэффициента гармоник (THD-F).
• Отображение значений активной мощности (kW), полной мощности (kVA), реактивной мощности (kVAR) и коэффициента мощности.
• Измерение и kWH kVARh.
• Максимальная нагрузка (MDkW, MW, kVA, MVA) с возможностью задать период.
• Измерение силы тока и напряжения.
• Регулируемый коэффициент СТ (от 1 до 600) и VT (от 1 до 3000).
• Представление данных в виде диаграмм.
• Соотношение несимметричных напряжения или тока (VUR, VIR) и коэффициент несимметричности (d0%, d2%).
• Калькуляция значений несимметричного тока через нейтральную линию (In).
• Улавливание 28 переходных явлений (включая провалы, выбросы и перебои) с программируемым порогом (%).
• Регистратор позволяет фиксировать до 52.428 значений в 1-о фазных 2-х проводных приборах и 17.476 в 3-х фазных 4-х проводных приборах.
• Оптически изолированный интерфейс RS-232 с программным обеспечением для загрузки величины сигналов, питания и гармоник.
• Категория III-1000V, одобрен СЕ; 1 год гарантии.
• Опционально: токоизмерительные клещи на 100А (382097) с размером захвата 30мм или гибкие токоизмерительные клещи на 3000А (382098).




Спецификации Диапазон Базовая точность
ACV (True RMS) 600V ±0,5% показаний
ACA (True RMS) 100A, 1000A, 3000A ±0,5% показаний
Активная мощность (kW) 9,999MW ±1% показаний
Полная мощность (kVA) 9999kVA VA=Vrms x Arms
Реактивная мощность (kVAR) 9999kVAR VAR=sqr (VA2-W2)
Коэффициент мощности 0,0 - +1,00 0,1Hz
Частота 45 – 65 Hz ±10
Фаза -180,00 – 00 - +1800 ±2%
Гармоника 1 - 99 ±5%
Коэффициент амплитуды 1,00 – 99,99
Точность пикового напряжения АС ±(5%показаний +30d)
Точность пикового тока АС ±(5%показаний +30d)
Энергия активной мощности (kWh) 0mWh – 999,999kWh
Энергия реактивной мощности (kVARh) 0,0kVARh – 1000MWh
Регистрация данных 52428 значений (1Р2W)/17476 значений (3P4W)
Размеры Прибор: 257 x 155 x 57 мм
Клещи: 55 мм
Шина 64 х 24мм
Вес Прибор: 1160г
Клещи: 600г




В комплект поставки входит:

• 3 токоизмерительные клещи на 1000А
• 4 контрольных вывода с зажимами типа «крокодил»
• 8 батареек АА
• Адаптер АС
• Программное обеспечение
• Кабель для подключения к ПК
• Футляр
