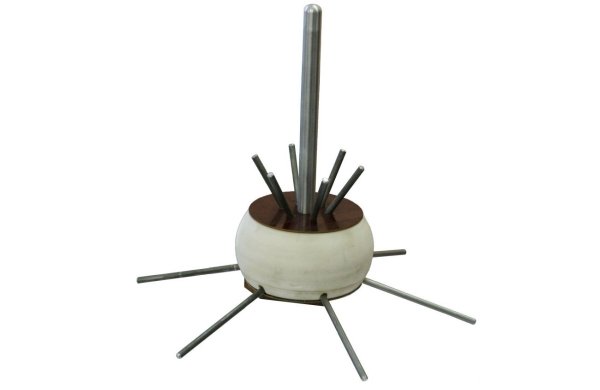

Пассивная широкополосная всенаправленная антенна СКАРД-Электроникс АС7.22

Артикул: 1-363269

  • Предназначена для приема и передачи вертикально поляризованного сигнала в диапазоне от 0,3 до 2 ГГц.
  • Имеет широкий частотный диапазон.
  • Обеспечивает круговую диаграмму направленности.
  • Возможна эксплуатация на средствах подвижности.
  • Имеет малую массу и габариты

Описание

Пассивная широкополосная всенаправленная антенна АС7.22  на базе  несимметричного излучателя предназначена для приема и передачи вертикально поляризованного сигнала в диапазоне от 0,3 до 2 ГГц.

Рекомендована для использования в составе средств радио и радиотехнического контроля и мониторинга в качестве антенны обнаружения.

  • Имеет широкий частотный диапазон.
  • Обеспечивает круговую диаграмму направленности.
  • Возможна эксплуатация на средствах подвижности.
  • Имеет малую массу и габариты



Технические характеристики антенны АС7.22:
Диапазон частот 0,3 – 2 ГГц
Коэффициент калибровки от 21 до 39 дБ(1/м)
КСВН типовое 2,0
Пределы погрешности Кк  ± 2,5 дБ
Поляризация всенаправленная
Неравномерность ДН типовая 0,5 дБ
Тип СВЧ соединителя SMA
Габариты 321*280 мм
Масса 1,0 кг
Диапазон рабочих температур -40 + 65 С
