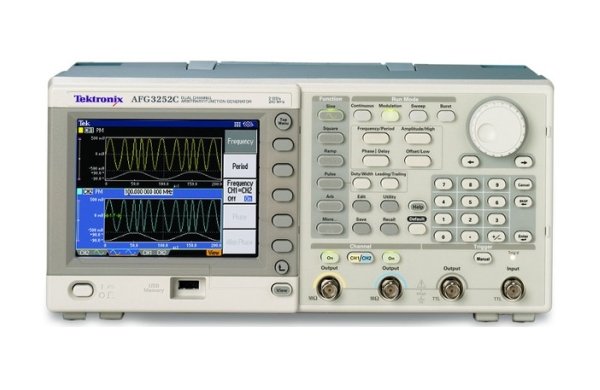

Описание генератора сигналов AFG3152C:
Непревзойденная производительность, гибкость, интуитивно понятное управление и доступная цена делают генераторы сигналов произвольной формы, стандартных функций и импульсных сигналов серии AFG3000C самыми востребованными приборами в отрасли.
Область применения енератора сигналов AFG3152C:
- Разработка и тестирование электронных устройств;
- Имитация датчиков;
- Функциональное тестирование;
- Обучение.
Особенности генератора сигналов AFG3152C:
- 5,6-дюймовый цветной ЖК дисплей, обеспечивающий полную уверенность в настройках и форме сигнала;
- Многоязычный интуитивно понятный интерфейс ускоряет настройку;
- Генерация импульсов с регулируемой длительностью фронта;
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ;
- Свипирование и пакетные сигналы;
- Двухканальные модели позволяют сэкономить средства и рационально использовать рабочее пространство;
- Разъем USB на передней панели для сохранения сигналов на внешних накопителях;
- Интерфейсы USB, GPIB и LAN;
- Драйверы LabVIEW и LabWindows/IVI-C.
Высокая производительность и гибкость:
Пользователю предоставляется выбор из 12 стандартных сигналов. Сигналы произвольной формы могут иметь длину до 128 000 точек с высокими частотами дискретизации. Для импульсных сигналов можно независимо устанавливать длительность переднего и заднего фронта. Имеется возможность подачи внешних сигналов и сложения их с выходным сигналом. Двухканальные модели могут генерировать полностью идентичные или разные сигналы. Все приборы оснащены высокостабильным опорным генератором с дрейфом всего ±1•10-6 в год.
Интуитивно понятный интерфейс пользователя открывает доступ ко всей информации:
На цветном ЖК экране, предусмотренном на всех моделях, отображается форма сигнала и все его основные параметры. Это дает полную уверенность в правильности настроек и позволяет сфокусироваться только на выполняемой работе. Клавиши быстрого доступа обеспечивают прямой выбор часто используемых функций и настроек. Другие функции и параметры можно удобно выбирать через четко структурированное меню. Это ускоряет обучение работе с прибором, управление которым очень похоже на управление самыми популярными в мире осциллографами TDS3000.
Входящее в комплект поставки ПО ArbExpress™ упрощает создание сигналов:
Это приложение для ПК позволяет импортировать сигналы из любого осциллографа Tektronix или описывать их с помощью стандартных функций, редактора уравнений или математических операций.
Технические характеристики
| Параметр | Значение |
| Число сигналов | 12 стандартных, 1 произвольной формы |
| Количество каналов | 2 |
| Частота | 150 МГц (синус) |
| ЦАП | 14 бит |
| Дискретизация | 1 Гвыб/с |
| Амплитуда | 10 мВ-10 В (50 Ом) |
| Модуляция | AM, FM, PM, FSK, PWM |
| Режимы | пачек импульсов, свипирования |
| Дисплей | ЖК, цветной |
| Интерфейсы | USB, LAN, GPIB |
| Вес | 4,5 кг |
| Габаритные размеры | 157х330х168 мм |
Комплект поставки
| № | Наименование | Количество |
| 1. | Генератор сигналов произвольной формы и стандартных функций AFG3152C | 1 |
| 2. | Кабель питания | 1 |
| 3. | Кабель USB | 1 |
| 4. | Краткое руководство пользователя | 1 |
| 5. | Компакт-диск с техническими характеристиками, руководством по функциональной проверке | 1 |
| 6. | Руководство по программированию | 1 |
| 7. | Руководство по обслуживанию | 1 |
| 8. | Драйверы LabView и IVI | 1 |
| 9. | Компакт диск с ПО ArbExpress™ | 1 |
| 10. | Сертификат калибровки | 1 |
