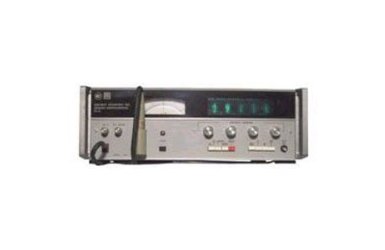

Вольтметр В3-49
В3-49 обеспечивает точное измерение среднеквадратического значения напряжения переменного тока синусоидальной формы. Используется в лабораториях поверки измерительной аппаратуры и в производстве в качестве широкополосного образцового вольтметра для калибровки и градуировки электронных вольтметров переменного тока, генераторов синусоидальных сигналов и других электронных измерительных приборов. Дистанционное управление, выдача сигналов разбаланса и результатов измерения в коде позволяют использовать вольтметр в системах автоматического контроля. Обеспечивается возможность дистанционного управления компенсационным напряжением, установкой поддиапазонов измерения и контроля индикатора разбаланса.
• Диапазон измерения напряжений 10 мВ-100 В с дискретностью 10-4 от конечного значения поддиапазона (10 - 100 мВ 0,1 - 1, 1 - 10, 10-100 В)
• Диапазон частот 20 Гц-1000 МГц
• Диапазон нормальной области частот измеряемых переменных напряжений 20 Гц - 10 МГц
• Погрешность измерения в нормальной области частот ± [0,2+(0,08/Ux)] %
• Диапазон рабочей области частот 10-1000 МГц
• Погрешность измерения в рабочей области частот в процентах от Uх:
при использовании неаттестованных диодов ±[0,2+(0,08/Ux)+0,008 f]
при использовании аттестованных диодов ±[0,2+(0,08/Ux)+0,0035 f], где f - частота, МГц
• Входное сопротивление (на частоте 100 МГц) 80 кОм
• Входная емкость 1,5 пФ
• Вывод информации на ЦПУ в двоично-десятичном код 8-4-2-1
