Осциллограф С8-39

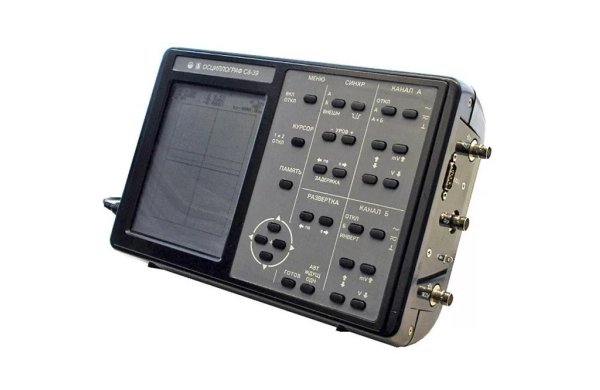

С8-39 – малогабаритный цифровой запоминающий осциллограф – предназначен для исследования периодических сигналов в полосе частот 0-50 МГц и однократных электрических сигналов путем их регистрации в цифровой памяти с частотой дискретизации до 50 МГц, наблюдение их формы на жидкокристаллическом индикаторе (ЖКИ), измерения амплитудных и временных параметров исследуемого сигнала.
С8-39 может использоваться для ремонта, наладки и технического обслуживания различных электронных приборов и узлов автоматики, вычислительной техники и связи, в лабораторных, цеховых условиях, а также на подвижных объектах с бортовым питанием постоянного напряжения (12 ± 3 В).
Основные данные С8-39
Вертикальное отклонение
• Число каналов 2
• Полоса пропускания 50 МГц
• Время нарастания ПХ ≤ 7,0 нс
• Входной импеданс 1 МОм, 35 пФ или согласованный ТВ-вход
• Коэффициенты отклонения 5 мВ/дел - 5В/дел (шаг 1-2-5)
• Погрешность амплитудных измерений: ±2 %
• Входное напряжение:
-максимальное - 100 В
-с делителем 1:10 - 250 В
• Пределы перемещения изображения по Y ≥ 10 дел
Горизонтальное отклонение
• Частота дискретизации 50 МГц
• Эквивалентная частота дискретизации 5 ГГц
• Коэффициенты развёртки 0,01 мкс/дел - 2 с/дел (шаг 1-2-5)
• Погрешность временных измерений ±1,5 %
• Синхронизация:
-Внутренняя по любому каналу, внешняя в диапазоне частот от 10 Гц до 50 МГц
• Режимы сбора данных:
- Предзапуск, послезапуск (задержка запуска) на всех развертках, режим усреднения и накопления, запись и хранение однократных сигналов
• Величина отрицательной задержки tз = 8 tразв
• Величина положительной задержки tз = 150 tразв
• Величина предзапуска 0 - 100%
Общие характеристики
• Интерфейс RS - 232C
• Встроенный калибратор "меандр" 5 кГц, (4±0,002) В
• Тип экрана ЖК
• Размер экрана 320х240 точек
• Питание: ~(230±22) В, 50 Гц; =(12±3) В
• Источник питания KWMO20-1812M
• Потребляемая мощность 15 В · А
• Габариты 80х175х267 мм
• Масса 3 кг
Дополнительные возможности С8-39
Эергонезависимая память для хранения установленных режимов работы, калибровка под управлением процессора
