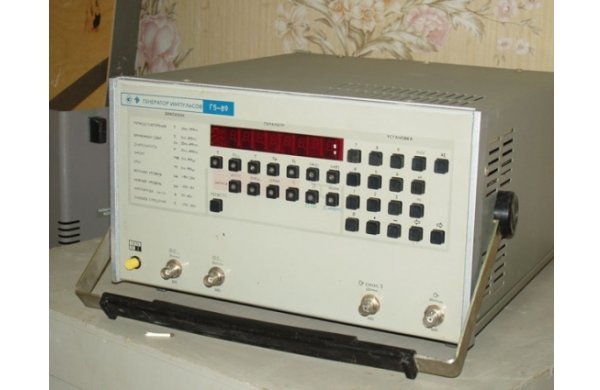

Г5-89 генератор
Предназначен для генерирования основных импульсов прямоугольной формы положительной и отрицательной, нормальной и инвертированной полярностей в режимах одинарных и парных импульсов. Предусмотрен режим формирования серий импульсов.
Используется для исследования, проверки, настройки и обслуживания устройств вычислительной и измерительной техники, техники связи.
Заменяет генераторы импульсов Г5-67, Г5-72, обеспечивая по сравнению с ними более широкие функциональные возможности, повышенную точность установки параметров, самоконтроль и самодиагностику неисправностей, автоматизацию процесса измерений.
Встроенная микроЭВМ обеспечивает управление параметрами с помощью клавиатуры в ручном и через КОП в дистанционном режимах. Установленные значения параметров отображаются на цифровом табло.
Основные данные Г5-89
• Период повторения; 20 нс - 999 мс (одинарные импульсы); 50 нс - 999 мс (парные импульсы)
• Длительность импульсов; 10 нс - 499 мс
• Длительность фронта и среза; 5 нс - 999 мкс
• Временной сдвиг;
- основного импульса относительно синхроимпульса 5 нс - 499 мс
- второго импульса пары относительно первого 20 нс - 499 мс
• Базовое смещение; ±20 В
• Выброс на вершине и в паузе между импульсами (в основном диапазоне) не более 5 %
• Неравномерность вершины и исходного уровня в паузе (в основном диапазоне) не более 3 %
• Питание 220±22 В, 50±0,5 Гц или 220±11 В, 400+28-12 Гц
• Потребляемая мощность 200 В*А
• Масса 12 кг
