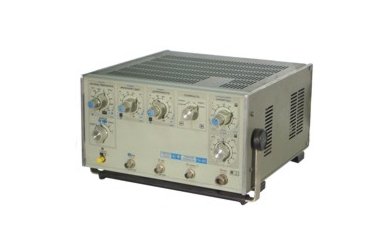

Г5-78 генератор
Предназначен для генерирования одинарной последовательности основных импульсов положительной и отрицательной, нормальной и инвертированной полярности. Применяется для разработки, поверки и обслуживания быстродействующих радиоэлектронных устройств, интегральных схем, цифровых линий передачи данных с импульсно-кодовой модуляцией.
Полностью заменяет генератор импульсов Г5-59, значительно превосходит его по ряду показателей (частота повторения, минимальные длительности импульса, фронта и среза).
Основные данные Г5-78
• Частота повторения 1 кГц - 500 МГц
• Амплитуда основных импульсов 0,5 - 5 В
• Смещение базовой линии -1 ... + 1 В
• Длительность импульсов 1 нс - 500 мкс
• Временной сдвиг основного импульса относительно синхроимпульса 1 нс - 500 мкс
• Минимальная длительность фронта, среза не более 0,5 нс
• Регулируемая длительность фронта, среза 1 нс - 500 мкс
