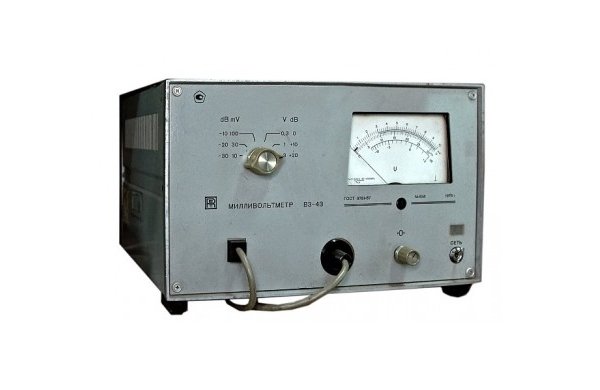

Вольтметр В3-43
Вольтметр В3-43 измеряет высокочастотные напряжения синусоидальной формы. Применяется в лабораторных и производственных условиях для ремонта и регулировки высокочастотной радиотехнической аппаратуры и средств связи. Предусмотрены тройниковые переходы с волновым сопротивлением 50 и 75 Ом для измерений в согласованных трактах.
• Диапазон измерения напряжений 3 мВ-300 В с поддиапазонами: 10-30-100-300 мВ-1-3 В и 3-10-30-100-300 В (с делителем-насадкой 1:100)
• Диапазон частот: 10 кГц-1000 МГц (с пробником); 100 кГц - 300 МГц (с делителем)
• Входное сопротивление:
Поддиапазон измерения и расширенный диапазон частот
100 кГц 20 МГц 100 МГц
1 В и выше - 80 кОм (с пробником);
100 кОм (с делителем) 100 кОм (с пробником);
50 кОм (с делителем)
10 мВ 20 кОм
• Входная емкость, пФ: ≤ 1,5 (с пробником), ≤ 3 (с делителем)
• КСВН тройниковых переходов с волновым сопротивлением 50 и 75 Ом на частотах до 1000 МГц ≤ 1,2 (с пробником )
- Милливольтметр с диодным входом
- Широкий диапазон частот 10 кГц - 1000 МГц
• Питание 220 В, 50 Гц
• Потребляемая мощность 45 В · А
• Габаритные размеры 300x210x310 мм
• Масса 10 кг
Заменяет: В3-25
Рекомендуемая замена: В3-62
