Описание:

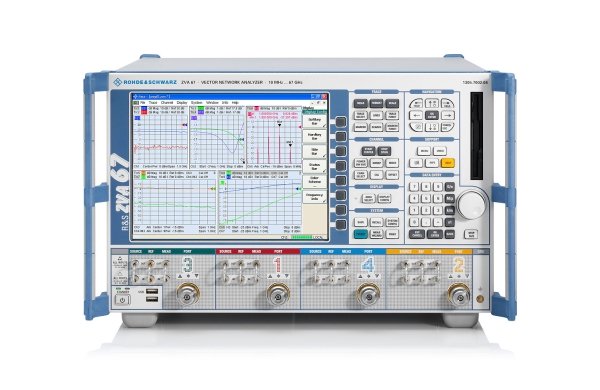

Анализаторы цепей ZVA110 обеспечивают непрерывный частотный диапазон для измерений от 10 МГц до 110 ГГц, и имеют тестовый порт с коаксиальным разъемом 1 мм. Основой ZVA110 является анализатор цепей ZVA67 и преобразователи частоты ZVA-Z110E. Сигналы от анализатора цепей и от преобразователя объединяются с помощью переключаемого диплексера с выходным коаксиальным разъемом 1 мм.
Особенности:
Оптимизация времени тестирования и настройки для увеличения производительности
Широкая полоса ПЧ и широкий динамический диапазон, обеспечивающие быстроту и точность измерений
R&S®ZVA диктует новые стандарты скорости: широкая полоса ПЧ 1 МГц (опционально 5/10 МГц) в сочетании с быстрыми синтезаторами обеспечивают малое время измерения и, тем самым, высокую производительность ручной настройки и автоматических производственных линий. В режиме непрерывного синусоидального сигнала время измерения не превышает 3,5 мкс на каждую точку измерения; частотная развертка по 200 точкам измерения занимает менее 5 мс.
Благодаря широкому динамическому диапазону и малому фазовому шуму, высокая скорость анализатора R&S®ZVA не сказывается на точности измерений. Возможность создания более 100 независимых каналов и кривых позволяет за минимальное время выполнять всесторонние функциональные тесты сложных компонентов. Долгая загрузка новых параметров прибора безвозвратно ушла в прошлое.
Широкий динамический диапазон
Минимизация усилий и времени на калибровку
Блоки автоматической калибровки R&S® ZV-Z5x
С помощью блоков автоматической калибровки время калибровки сокращено до минимального значения:
• Автоматическое обнаружение подсоединенных модулей и порта соединения: конфигурирования не требуется.
• Широкий диапазон рабочих температур означает почти нулевое время самопрогрева.
Ручная калибровка
• Анализаторы цепей компании Rohde & Schwarz предлагают самое большое количество методов калибровки. Вашей измерительной установке может потребоваться калибровка на крепежных устройствах, на подложках, на печатных платах, в волноводах или на выводах проводов. Выбирайте метод калибровки, который поддерживает имеющиеся у вас калибровочные меры.
• Диалоговые окна с четкой структурой на всех этапах калибровки для ее безошибочного проведения.
• Неверный шаг при проведении калибровки потребует лишь повторения соответствующего этапа калибровки, т.е. повторного выполнения всей процедуры калибровки не потребуется.
• Экономия усилий при многопортовой перекалибровке: после замены компонента измерительной установки (например, неисправного кабеля), потребуется перекалибровать только соответствующие тракты.
• Исключение ненужной перекалибровки: используйте результаты выполненной калибровки для других измерительных каналов и настроек.
Концепция генератора R&S®ZVA позволяет рассматривать каждый измерительный порт как источник и приемник сигнала одновременно. Это позволяет объединять измерительные порты в группы. Измерения, выполняемые на отдельных группах измерительных портов, можно синхронизировать между собой. Это позволяет параллельно измерять несколько исследуемых устройств или несколько сигнальных трактов одного устройства. В результате скорость измерений удваивается при параллельном измерении двух двухпортовых устройств и учетверяется при параллельном измерении четырех однопортовых устройств.
Параллельные измерения
Быстрое переключение между наборами параметров
Теперь, анализируя несколько устройств, Вам больше не придется поочередно загружать с жесткого диска нужные наборы параметров. Если набор параметров однажды уже загружался, он остается в оперативной памяти прибора, включая данные, которые следует рассчитать, например, калибровочные значения
получаемые путем интерполяции. Поэтому можно переключаться между наборами параметров практически без задержки, т.е. менее чем за 10 мс. В обычных приборах загрузка параметров может занимать до одной секунды. Каждый набор параметров представляется отдельным измерительным окном. Переключаться между окнами можно мышью или клавишами. Подобная концепция обеспечивает удобство работы и четкое представление большого количества измерений и измерительных кривых.
Переключение между наборами параметров
Передача данных одновременно с выполнением развертки
Поскольку данные кривой передаются по шине IEC/IEEE или по локальной сети одновременно с получением измерительных данных, затраты времени на передачу данных R&S®ZVA несущественны.
Аппаратная синхронизация: быстрое управление внешними устройствами
Для дальнейшего ускорения циклов автоматического измерения на задней панели предусмотрен специальный порт для входных/выходных синхросигналов. Эти сигналы позволяют синхронизировать работу внешних устройств в схеме измерения или настройку параметров исследуемого устройства с внутренними измерительными последовательностями R&S®ZVA. Для прямого управления внешними устройствами могут использоваться электронные сигналы состояния приборов (типа "Готовность к запуску"). Это позволяет обойтись без последовательности команд дистанционного управления, что сокращает время исполнения.
Сегментированная развертка для оптимизации скорости, точности и динамического диапазона
Функция сегментированной развертки позволяет разбить область развертки на практически неограниченное число сегментов. Такие параметры развертки, как расположение точек измерения, полоса измерения и мощность генератора можно задать независимо для каждого сегмента и, тем самым, оптимальным образом привести их в соответствие с параметрами исследуемого устройства. Таким образом, скорость измерения и точность могут быть дополнительно оптимизированы.
Интуитивно-понятный интерфейс пользователя и конфигурирование отображения
Для наилучшего удовлетворения пользовательским требованиям все анализаторы цепей компании Rohde & Schwarz могут полностью управляться клавишами передней панели, мышью и клавиатурой, или обоими способами. Диалоговые окна обеспечивают непосредственный просмотр приборных настроек и вводимых параметров. Основные настройки могут быть сделаны всего лишь с помощью нескольких меню. В дополнительных таблицах и диалоговых окнах могут быть сделаны более детальные и сложные настройки. Кроме того, при щелчке мыши на поле параметра отображается всплывающее меню, в котором можно выбрать нужный параметр – очень удобный и быстрый способ работы с анализатором R&S®ZVA.
Параметризируемая цепь для виртуального согласования сопротивления
(Пере) конфигурация кривых, каналов, масштаба, областей индикации и т.п.
Конфигурирование измерения во временной области (TDR)
Во всех анализаторах цепей компании Rohde & Schwarz основное внимание уделено простоте и гибкости конфигурирования и работы с огромным количеством измеряемых величин (кривых и измерительных каналов). Количество кривых, каналов, окон отображения и схем настроек ограничено только объемом памяти встроенного компьютера (например, доступно до 100 кривых, содержащих по 401 точке данных). В одном окне могут комбинироваться кривые из различных каналов, предоставляя возможность сравнения результатов измерений с различными параметрами. После конфигурирования все кривые могут быть переупорядочены, перемещены в другие окна или назначены другим каналам; при модификации схемы настроек нет необходимости начинать все с "чистого листа".
Настраиваемое положение каналов и кривых
Современные методы калибровки
Гибкая технология калибровки, пригодная для всех сфер применения
Анализатор R&S®ZVA поддерживает не только классический метод калибровки TOSM (с калибровочными мерами: перемычка, ХХ, КЗ, согласование), но и множество других методов. Поскольку каждый измерительный порт R&S®ZVA оборудован собственным эталонным приемником, можно использовать современные 7-элементные методы калибровки. Среди них TRL (перемычка, отражение, линия), LRL (линия, отражение, линия), TOM (перемычка, ХХ, согласование), TNA (перемычка, симметричная цепь, аттенюатор) и TRM (перемычка, отражение, согласование), подходящие для выполнения калибровки вместе с крепежными приспособлениями или на подложках. Поскольку калибровка выполняется непосредственно в плоскости испытуемого устройства, влияние крепежных приспособлений полностью исключается.
Метод UOSM-калибровки очень похож на калибровку TOSM, но в отличие от последней, допускает использование калибровочной меры "перемычка с неизвестными параметрами" (буква "U" в названии метода), т.е. перемычки, параметры которой (например, длина или ослабление) знать не требуется. Более того, в качестве такой перемычки может использоваться любой переходник с любым сочетанием разъемов, что значительно увеличивает удобство калибровки испытуемых устройств с разными типами разъемов.
Удобство работы с наборами для калибровки
Точность измерений любых анализаторов цепей сильно зависит от всех электронных и механических параметров (длина, емкость и т.п.), которые определяют амплитудную и фазовую характеристику, а значит, и S-параметры калибровочной меры. Конечно же, эти параметры необходимо знать с наибольшей возможной точностью. Для определения калибровочных мер необходимо использовать эквивалентные схемы, которые учитывают все возможные реальные свойства. Все анализаторы цепей компании Rohde & Schwarz удовлетворяют этим требованиям, поддерживая описание с помощью эквивалентных схем и возможности моделирования с детальной параметризацией схем.
Определение меры согласования путем ввода электрической задержки, произвольного импеданса и потерь
Эквивалентная схема, определяющая меру согласования, включающая паразитную индуктивность L и емкость C
Помимо определения параметров наборов для калибровки вручную, их можно легко установить из файлов (даже из ASCII-файлов от других поставщиков). Можно также переключиться на единицы измерения, используемые другими поставщиками оборудования для калибровки.
Автоматическая калибровка – быстрая, безошибочная, прецизионная
Хотя для многопортовых измерений можно использовать ручные методы калибровки, такие как TOSM, TRM и TRL, они отнимают много времени, подвержены ошибкам и ведут к чрезмерному износу калибровочной меры. Для коаксиальной однопортовой и многопортовой калибровки компания Rohde & Schwarz предлагает блок автоматической калибровки. Блок готов к работе сразу же после подключения и выполняет полную четырехпортовую калибровку, перекрывающую 201 точку измерения менее чем за 30 секунд.
Интерфейсы прибора
На заднюю панель прибора выведены многочисленные разъемы, которые используются для обеспечения:
• Управления прибором с помощью программ дистанционного управления;
• Измерения постоянных токов и мощности с помощью датчиков R&S®NRP;
• Синхронизации (опорная частота, внешний запуск, индикация состояния развертки и запуска для быстрого и прямого взаимодействия с внешними устройствами).
• Измерения времени развертки: контакт 4 порта USER CONTROL служит для индикации длительности измерения, соответствующей настройке в меню "Trigger settings" (развертка, сегмент развертки, точки измерения или парциальное измерение). С помощью осциллографа можно легко проследить за реальным временем выполнения, требующемся в каждом отдельном случае.
Интерфейс | Описание |
LAN 1 | Управление анализатором R&S®ZVA или подсетью, в которой R&S®ZVA выступает в качестве ведущего устройства, 8-контактный разъем RJ-45 |
LAN 2 | Управление анализатором R&S®ZVA или подсетью, в которой R&S®ZVA выступает в качестве ведущего устройства, 8-контактный разъем RJ-45 |
IEC-BUS | Дистанционное управление анализатором R&S®ZVA |
PORT BIAS | Вход постоянного напряжения для питания усилителей через внутренний проводник измерительного порта; один вход и предохранитель на ВЧ-порт; разъем BNC |
USB | Сдвоенный порт USB стандарта 1.1 (для подключения мыши, клавиатуры, принтера, устройства хранения и т.д.) |
10 MHz REF | Вход/выход опорной частоты: опорная частота 10 МГц может подаваться с внешних устройств и выводиться на внешние устройства; разъем BNC |
DC MEAS | Входы для измерения постоянного напряжения и КПД суммирования мощности; диапазоны входного напряжения ±1 В и ±10 В; разъемы Мини DIN; необходим кабель R&S®ZV-Z71 (поставляется дополнительно) |
MONITOR | Для подключения внешнего VGA-монитора; стандартный разъем VGA |
USER CONTROL | Вход/выход сигналов ТТЛ: индикация состояния развертки, индикация "норма/нарушение", индикация активного измерительного порта, индикация активного канала по канальным битам, синхросигналы для быстрого управления внешними устройствами, например, генераторами, установка соединения с манипуляторами, управление последовательностями без применения программирования; 25-контактный разъем D-Sub |
EXT TRIGGER | Вход внешнего синхросигнала с уровнем ТТЛ для запуска развертки, выделения сегмента развертки, измерения отдельной измерительной точки или парциальных измерений; разъем BNC |
Факты:
• Измерение параметров импульсов с разрешением 12,5 нс для импульсов длительностью менее 50 нс
• Первый векторный анализатор цепей в диапазоне до 67 ГГц, способный генерировать фазово-когерентные сигналы
• Универсальные методы калибровки: TOSM, TRL/LRL, TOM, TRM, TNA, UOSM
• Быстрая и удобная векторная калибровка смесителей и функция "исключения адаптера" с использованием UOSM-калибровки
• Измерение модуля и фазы потерь на преобразование смесителя с векторной коррекцией погрешностей
• Измерение групповой задержки и относительной фазы смесителей со встроенным гетеродином
• Измерение интермодуляционных искажений и S-параметров в рабочем режиме усилителей
Характеристики:
• Количество измерительных портов: 2 порта
• Диапазон частот: от 300 кГц до 8 ГГц
• Время измерения одной точки:
- при полосе ПЧ 1 МГц6 <3,5 мкс
- при полосе ПЧ 5 МГц (с опцией R&S ® ZVA-K17): <2,0 мкс
• Время дискретизации одной точки:
- при полосе ПЧ 1 МГц: 1,8 мкс
- при полосе ПЧ 5 МГц (с опцией R&S ® ZVA-K17): 430 нс
• Время измерения (201 точка): 4,5 мс
• Время передачи данных (201 точка)
- По шине IEC/IEEE: <2,9 мс
- По локальной сети 100 Мбит/с по протоколу VX11: <1,3 мс
- По локальной сети 100 Мбит/с по протоколу RSIB: <0,7 мс
• Время переключения:
- Между каналами: - Между наборами: • Динамический диапазон в полосе измерения 10 Гц:
- Между измерительными портами: тип. >140 дБ
- При прямом доступе к приемнику: тип. >145 дБ
• Динамический диапазон при полосе измерения 1 Гц с прямым доступом к приемнику: тип. >150 дБ
• Выходная мощность измерительного порта: >13 дБмВт, тип. 15 дБмВт
• Диапазон развертки по мощности: >50 дБ, тип. 60 дБ
• Полоса ПЧ:
- Стандартная: от 1 Гц до 1 МГц
- С опцией R&S ® ZVA-K17: 5 МГц (10 МГц с ограничениями)
- С опцией R&S ® ZVA-K7 или R&S ® ZVA-B7: 10 МГц (30 МГц с ограничениями)
• Количество каналов, диаграмм, кривых: >100 для каждого
• Количество точек на кривую: От 1 до 60001
