Описание:

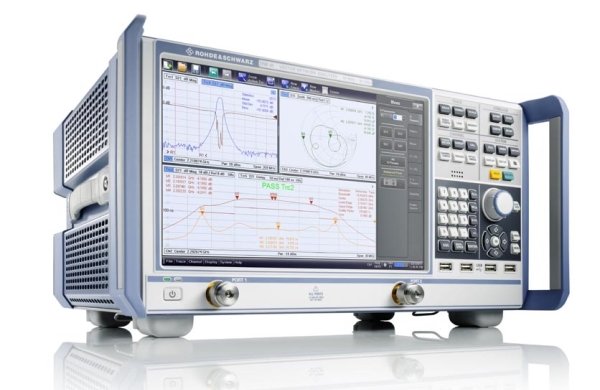

Более 60 лет опыта работы в сфере векторного анализа цепей приносят плоды: Rohde & Schwarz вновь задает новые стандарты, на этот раз с помощью векторного анализатора цепей R&S®ZNB. Новое семейство анализаторов цепей отличается высокой скоростью измерений, выдающейся точностью и исключительной простотой работы с прибором.
Особенности:
Разработано в соответствии с высокими стандартами
• Широкий динамический диапазон начиная с частот от 9 кГц позволяет проводить быстрые измерения параметров испытываемых устройств с большим ослаблением
• Великолепные аппаратные характеристики обеспечивают высокую основную точность
• Высокая температурная стабильность позволяет работать с длительными интервалами между калибровками
• Быстрые синтезаторы обеспечивают высокую скорость измерений
Удобный анализ активных и пассивных элементов РЧ трактов
• Быстрое встраивание и удаление для согласования импеданса с помощью виртуальных цепей
• S-параметры смешанного режима для анализа балансного испытываемого устройства
• Расширенные функции анализа обеспечивают удобную интерпретацию кривых
• Измерение характеристик усилителей в широком диапазоне развертки по мощности, с использованием ступенчатых аттенюаторов в приемнике
• Анализ во временной области измерений расстояния до места повреждения (DTF) и настройки фильтров
• Измерения с преобразованием частоты смесителей и усилителей – быстро и просто с двумя независимыми встроенными генераторами.
Анализ цепей становится простым
• Простые и ясные структуры меню повышают эффективность работы с прибором
• Оптимальные настройки экрана для каждой задачи измерения
Простая калибровка — ручная или автоматическая
• Правильный метод калибровки для каждого тестового приложения
• Полная калибровка всего за пять шагов — TSM (перемычка, кз, нагрузка)
• Простая и безошибочная автоматическая калибровка за 30 секунд
Высокая эффективность на производстве
• Короткое время измерений
• Широкий динамический диапазон и оптимизированная полоса ПЧ обеспечивают высокую скорость измерений
• Высокая скорость и точность благодаря сегментированной развертке
• Быстрое переключение между схемами настройки прибора
Оправданные затраты
• Готовность к будущему
• Обновление испытательных комплексов без переустановки системного программного обеспечения
• Анализатор, который говорит языком пользователя c помощью русскоязычного интерфейса
Характеристики:
• Число измерительных портов: 2 порта
• Диапазон частот: от 9 кГц до 4,5 ГГц
• Широкий динамический диапазон — до 140 дБ
• Короткое время развертки — 4 мс для 401 точки
• Высокая температурная стабильность — тип. зн. 0,01 дБ/°C
• Широкий диапазон развертки по мощности — 98 дБ
• Широкий диапазон полосы ПЧ — от 1 Гц до 10 МГц
• Ручная и автоматическая калибровка
• Большой экран 12,1″ с высоким разрешением
• Пользовательский интерфейс реализован с помощью сенсорного экрана
