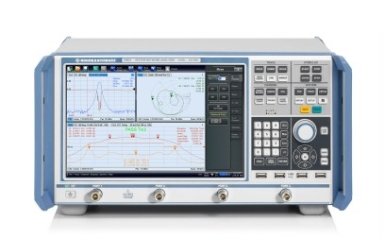

Векторный анализатор цепей Rohde & Schwarz ZND

Артикул: 1-362344

  • Двухпортовый анализатор цепей для однонаправленных измерений от 100кГц до 4,5ГГц
  • Частотный диапазон может быть расширен до 8,5 ГГц
  • Функционал может быть дополнен двунаправленными измерениями
  • Сенсорный экран
  • Динамический диапазон до 120 дБ


ZND – это анализатор электрических цепей начального уровня, который обеспечивает измерения в одном направлении в частотном диапазоне до 4,5 ГГц. С помощью программных опций возможно дополнить функции прибора измерениями в обоих направлениях, а также расширить частотный диапазон до 8,5 ГГц.

Описание

  1. Двухпортовый анализатор цепей для однонаправленных измерений от 100кГц до 4,5ГГц
  2. Частотный диапазон может быть расширен до 8,5 ГГц
  3. Функционал может быть дополнен двунаправленными измерениями
  4. Сенсорный экран
  5. Динамический диапазон до 120 дБ
  6. Диапазон перестройки выходной мощности до 48 дБ
  7. Полоса фильра ПЧ от 1 Гц до 300 кГц
  8. Более 100 кривых и логических каналов

Особенности

Анализатор, растущий вместе с вашими потребностями

  • Векторный анализ цепей
  • Однонаправленные измерения
  • Двунаправленные измерения
  • Легко модернизируется
  • Анализ во временной области для измерений кабелей и фильтров
  • Интерфейсы для контроля на производственных линиях


Прост в использовании

  • Простая структура меню для эффективной работы
  • Оптимальная конфигурация экрана для любой измерительной задачи


Гибкая система калибровки

  • Методы калибровки для любых применений
  • Гибкость и точность с калибровочными наборами Rohde&Schwarz
  • Автоматическая калибровка за 30 секунд

Технические данные

Диапазон частот

от 100 кГц до 4,5 ГГц
от 100кГц до 8,5 ГГц (с опцией ZND-K1 или ZND-K8)

Погрешность установки частоты выходного сигнала

±1x10-6

Разрешение установки частоты

1 Гц

Количество и тип измерительных портов

2, N-тип гнездо, 50 Ом

Тип измерений

однонаправленные (S11и S21)
Полная матрица S-параметров (с опцией ZND-K5  или ZND-K6)

Время измерения одной точки при полосе ПЧ 300 кГц, режим CW

< 10мкс

Время переключения
Между каналами (2001 точка)
Между наборами настроек (2001 точка)





Динамический диапазон в полосе измерения 10 Гц

от 100 кГц до 6,5 ГГц: >120 дБ (тип. >130 дБ)
от 6,5 ГГц до 8,5 ГГц: >110 дБ (тип. >125 дБ)

Выходная мощность измерительного порта

без опции ZND-K7: от -20 до +3 дБм
с опцией ZND-K7: от -45 до +3 дБм

Полоса ПЧ

от 1 Гц до 300 кГц

Количество точек на кривую

от 2 до 5001

Экран

12,1" цветной сенсорный WXGA дисплей (1280 x 800 пикселей)

Масса

14 кг

Габариты (Ш x В x Г)

461,1 мм x 239,9 мм x 351,0 мм
