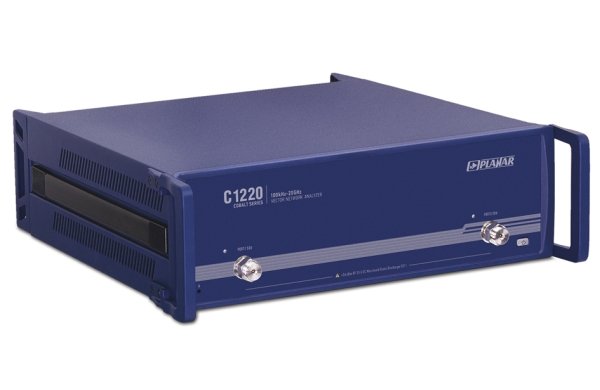

Векторный анализатор цепей Planar С1220

Артикул: 1-362729

  • Диапазон частот 0,1 МГц…20 ГГц
  • Импеданс 50Ω
  • Число портов 2, NMD 3,5 мм, вилка
  • Измеряемые параметры S11, S21, S12, S22


C1220 - высокопроизводительный двухпортовый векторный анализатор цепей с диапазоном рабочих частот от 0,1 МГц до 20 ГГц.
C1220 объединяет в себе высокие технические характеристики, скорость измерения и широкие функциональные возможности для решения самых сложных задач по испытанию различных компонентов, и подходит для измерения параметров прецизионных устройств СВЧ диапазона.





Технические характеристики
Диапазон частот 0,1 МГц…20 ГГц
Импеданс 50Ω
Число портов 2, NMD 3,5 мм, вилка
Измеряемые параметры S11, S21, S12, S22
Динамический диапазон измерений 145 дБ тип.
Диапазон регулирования выходной мощности -60…+10 дБ / мВт
Время измерения на одной частоте 12 мкс
Количество точек измерения за одно сканирование 1…500 001
Число каналов до 16 логических независимых измерительных каналов
Минимальный шаг установки частоты 1 Гц
Погрешность установки частоты ±2x10–6
Полоса измерительного фильтра от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7



Анализатор С1220 предназначен для работы с внешним компьютером, не входящим в комплект поставки. Возможность удаленного управления, что позволяет использовать анализатор в составе измерительных комплексов. Наличие в С1220 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 70 дБ.
