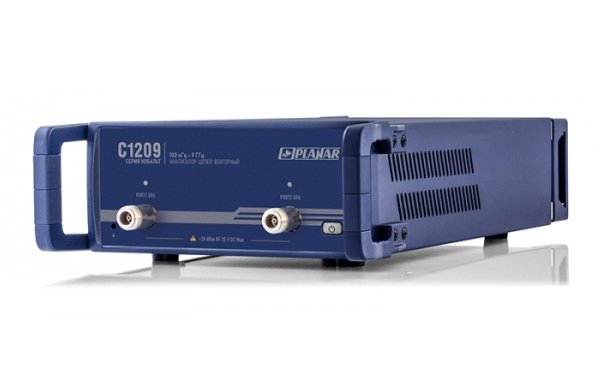

Векторный анализатор цепей Planar С1209

Артикул: 1-362728

  • Диапазон частот 0,1 МГц…9,0 ГГц
  • Импеданс 50Ω
  • Число портов 2, тип N, розетка
  • Измеряемые параметры S11, S21, S12, S22


C1209 - высокопроизводительный двухпортовый векторный анализатор цепей с диапазоном рабочих частот от 0,1 МГц до 9,0 ГГц.
C1209 обладает высокой надежностью, точностью и широким динамическим диапазоном измерений, обеспечивает эффективность и гибкость при решении производственных и научно-исследовательских задач в разных отраслях промышленности.





Технические характеристики
Диапазон частот 0,1 МГц…9,0 ГГц
Импеданс 50Ω
Число портов 2, тип N, розетка
Измеряемые параметры S11, S21, S12, S22
Динамический диапазон измерений 160 дБ тип.
Диапазон регулирования выходной мощности -60…+15 дБ / мВт
Время измерения на одной частоте 10 мкс
Количество точек измерения за одно сканирование 1…500 001
Число каналов до 16 логических независимых измерительных каналов
Минимальный шаг установки частоты 1 Гц
Погрешность установки частоты ±2x10–6
Полоса измерительного фильтра от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7





Векторный анализатор С1209 предназначен для работы с внешним компьютером, не входящим в комплект поставки. Возможность удаленного управления, что позволяет использовать анализатор в составе измерительных комплексов.Наличие в С1209 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 75 дБ.
