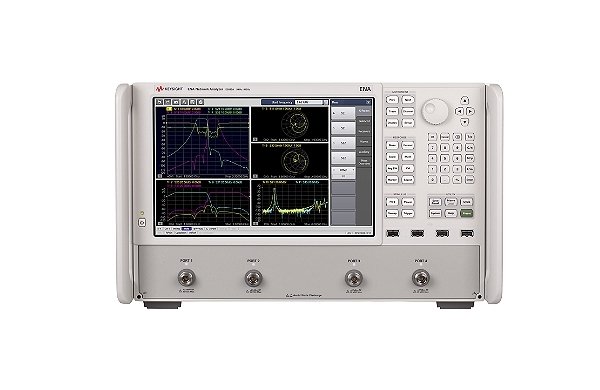

Векторный анализатор цепей ENA Keysight E5080A

Артикул: 1-338107

  • Диапазон частот от 9 кГц до 4,5 ГГц, 6,5 ГГц или 9 ГГц; 2 или 4 измерительных порта, 50 Ом
  • Широкий динамический диапазон: до 147 дБ (тип.)
  • Высокая скорость измерений: 3 мс (401 точка)
  • Низкий уровень зашумленности графика: 0,0015 дБ СКЗ при полосе ПЧ, равной 10 кГц
  • Высокая температурная стабильность: 0,005 дБ/°C
  • Широкий диапазон выходной мощности источника: от –90 дБ до +15 дБ (норм.)
  • Интуитивно понятный графический пользовательский интерфейс на основе большого сенсорного экрана высокого разрешения с диагональю 30,7 см (12,1 дюйма)
  • Возможность создания системы, содержащей до 40 измерительных портов при использовании многопортовых блоков E5092A

Ключевые возможности и технические характеристики

  • Диапазон частот от 9 кГц до 4,5 ГГц, 6,5 ГГц или 9 ГГц; 2 или 4 измерительных порта, 50 Ом
  • Широкий динамический диапазон: до 147 дБ (тип.)
  • Высокая скорость измерений: 3 мс (401 точка)
  • Низкий уровень зашумленности графика: 0,0015 дБ СКЗ при полосе ПЧ, равной 10 кГц
  • Высокая температурная стабильность: 0,005 дБ/°C
  • Широкий диапазон выходной мощности источника: от –90 дБ до +15 дБ (норм.)
  • Интуитивно понятный графический пользовательский интерфейс на основе большого сенсорного экрана высокого разрешения с диагональю 30,7 см (12,1 дюйма)
  • Возможность создания системы, содержащей до 40 измерительных портов при использовании многопортовых блоков E5092A

Описание

Анализатор Keysight E5080A представляет собой новое поколение анализаторов цепей серии ENA, обеспечивая лучшие в своем классе характеристики, широкие функциональные возможности и удобство использования. Благодаря интуитивно понятному интерфейсу на основе сенсорного экрана анализатор E5080A позволяет оптимизировать процесс измерений и получать более достоверные данные за более короткое время. Этот новый прибор выполнен на объединенной платформе, что дает возможность максимально эффективно использовать преимущества анализаторов серий ENA и PNA.

Анализатор цепей E5080A обеспечивает широкие функциональные возможности по измерению параметров различных активных и пассивных компонентов, например, усилителей, смесителей, фильтров, дуплексеров, антенн и кабелей, включая балансные измерения тестируемых устройств.

Улучшенные аналоговые характеристики гарантируют повышение скорости тестирования в процессе производства. В ходе исследований и разработок прибор обеспечивает высокий уровень достоверности измерений, который помогает значительно повысить качество разрабатываемых изделий и сократить сроки вывода новых продуктов на рынок. Улучшенные характеристики анализатора E5080A, включая чрезвычайно широкий динамический диапазон, удовлетворяют самым строгим требованиям по измерению параметров перспективных ВЧ устройств.



Опции и аксессуары

E5080A-009
Frequency offset mode
E5080A-010
Time domain analysis
E5080A-017 Removable Data Storage
E5080A-019 Standard Data Storage
E5080A-1A7 Calibration + Uncertainties + Guardbanding
E5080A-1CM Rack mount kit for installation without handles
E5080A-1CP Rack mount kit for installation with handles
E5080A-1E5 High stability timebase
E5080A-245 2-port test set, 9 kHz to 4.5 GHz with bias tees
E5080A-265 2-port test set, 9 kHz to 6.5 GHz with bias tees
E5080A-295 2-port test set, 9 kHz to 9 GHz with bias tees
E5080A-445 4-port test set, 9 kHz to 4.5 GHz with bias tees
E5080A-465 4-port test set, 9 kHz to 6.5 GHz with bias tees
E5080A-495 4-port test set, 9 kHz to 9 GHz with bias tees
E5080A-790
Measurement wizard assistant software
E5080A-810 Add keyboard
E5080A-820 Add mouse
E5080A-A6J ANSI Z540-1-1994 Calibration
E5080A-UNQ Standard stability timebase
