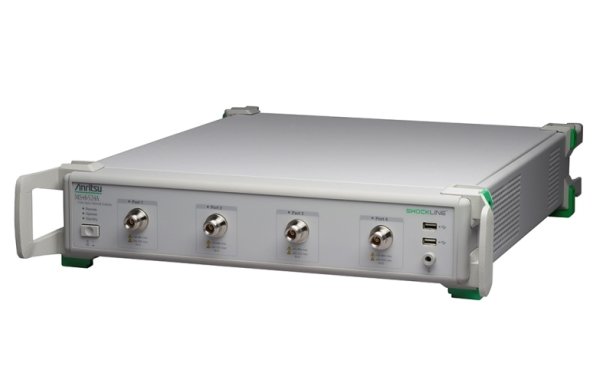

Векторный анализатор цепей Anritsu MS46522A

Артикул: 1-345257

  • Диапазон частот:

  • Анализатор цепей с опцией MS46322A-004 1 МГц – 4 ГГц

  • Анализатор цепей с опцией MS46322A-010 1 МГц – 8 ГГц

  • Анализатор цепей с опцией MS46322A-014 1 МГц – 14 ГГц

  • Анализатор цепей с опцией MS46322A-020 1 МГц – 20 ГГц

  • Анализатор цепей с опцией MS46322A-030 1 МГц – 30 ГГц

  • Анализатор цепей с опцией MS46322A-040 1 МГц – 40 ГГц


Характеристики:



  • Диапазон частот:

  • Анализатор цепей с опцией MS46322A-004 1 МГц – 4 ГГц

  • Анализатор цепей с опцией MS46322A-010 1 МГц – 8 ГГц

  • Анализатор цепей с опцией MS46322A-014 1 МГц – 14 ГГц

  • Анализатор цепей с опцией MS46322A-020 1 МГц – 20 ГГц

  • Анализатор цепей с опцией MS46322A-030 1 МГц – 30 ГГц

  • Анализатор цепей с опцией MS46322A-040 1 МГц – 40 ГГц

  • 2 измерительных порта

  • Измерения комплексных коэффициентов отражения и передачи S11, S21, S12, S22 и в любой комбинации a1, a2, b1, b2, 1

  • Измерения в частотной области стандартно, временной области с ждущей разверткой (с опцией MS46322A-002)

  • 16 каналов, в каждом 16 трасс

  • Динамический диапазон: 100 дБ на частотах 14 - 40 ГГц, 95 дБ на частотах 8 - 14 ГГц , 100 дБ на частотах 20 МГц – 8 ГГц, 85 дБ на частотах 1 - 20 МГц

  • Интервал времени на один отсчёт: 220 мкс

  • Разрешение по частоте: 1 Гц во всём диапазоне

  • Количество точек отсчётов на дисплее: от 2 до 16001

  • Полоса пропускания: 10, 20, 50, 70, 100, 200, 300, 500, 700 Гц; 1, 2, 3, 5, 7, 10, 20, 30, 50, 70, 100, 200, 300 кГц

  • Погрешность частоты опорного генератора ± 1.0 х 10-6

  • 12 маркеров (в том числе парных) +1 опорный

  • Ограничительные линии: общий режим (2 уровня в трассе), сегментированные (50 сегментов в трассе)

  • Высокий уровень выходной мощности -З дБм

  • Низкий уровень выходной мощности -20 дБм

  • Направленность после калибровки в автоматическом режиме: 54 дБ на частотах 1 МГц - 10 ГГц , 45 дБ на частотах 10 ГГц - 40 ГГц.

  • Калибровка в автоматическом и ручном режимах

  • Интерфейсы USB 2.0, USB 3.0, HDMI, LAN (Gigabit Ethernet)

  • Возможно подключение внешнего экрана с питанием по USB, клавиатуры, мышки

  • Комплект для крепежа в 19 стойку (опция MS46322A-001)

  • Температура эксплуатации от 0 °C до +50 °C

  • Вес 11 кг

  • Размеры 108 мм x 484 мм x 590 мм

  • Стандартная гарантия 3 года
