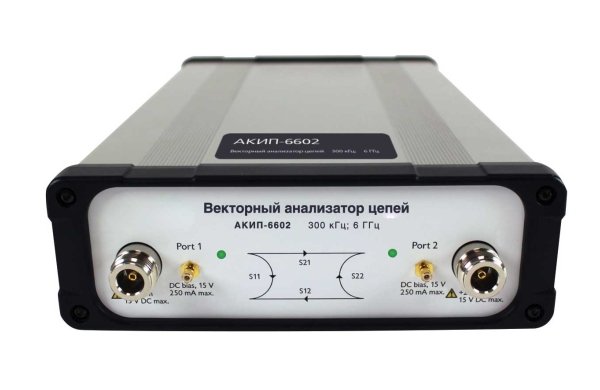

Векторный анализатор цепей АКИП-6602

Артикул: 1-365798

  • Рабочий диапазон частот 300 кГц – 6 ГГц
  • Высокоскоростной двухпортовый анализ (>5000 изм/сек)
  • Основные измеряемые параметры: S11, S21, S12, S22
  • Входное сопротивление: стандартно - 50 Ом (математическое преобразование от 10 до 200 Ом)
  • Входной тракт - тип N





Анализатор АКИП-6602 имеет исключительный, в своем классе, динамический диапазон до 118 дБ, уровень зашумленности графика 0,005 дБ при максимальной ширине полосы 140 кГц. Позволяет собрать все четыре S-параметра за 190 микросекунд, на одну частотную точку. Другими словами, например, файл с результатами двухпортового анализа по 500 частотным точкам, будет создан менее чем за 100 мс. Скорость анализа портативного USB анализатора цепей АКИП-6602 сравнима со скоростями настольных лабораторных анализаторов, стоимость которых превышает стоимость АКИП-6602 более чем в четыре раза. Анализатор АКИП-6602 может так же использоваться в качестве скалярного сетевого анализатора с высоким динамическим диапазоном или однопортового векторного рефлектометра.

Технические характеристики:

  • Рабочий диапазон частот 300 кГц – 6 ГГц
  • Высокоскоростной двухпортовый анализ (>5000 изм/сек)
  • Основные измеряемые параметры: S11, S21, S12, S22
  • Входное сопротивление: стандартно - 50 Ом (математическое преобразование от 10 до 200 Ом)
  • Входной тракт - тип N
  • Динамический диапазон: 118 дБ (четыре независимых приемника, технология “Quad RX”)
  • Диапазон регулирования выходной мощности -20 … +6 дБм
  • Маркерные измерения и поиск по маркерам
  • 0,005 дБ СКЗ-шум при максимальной ширине полосы 140 кГц
  • Возможность сохранения результатов измерений в графическом и табличном форматах
  • Измерение параметров преобразований AM-PM усилителей
  • Различные виды калибровки: калибровка с неизвестным адаптером, SOLT калибровка
  • Интерфейс USB, ПО под управлением ОС WIN 7, WIN 8 (кроме RT), WIN 10
