Описание:

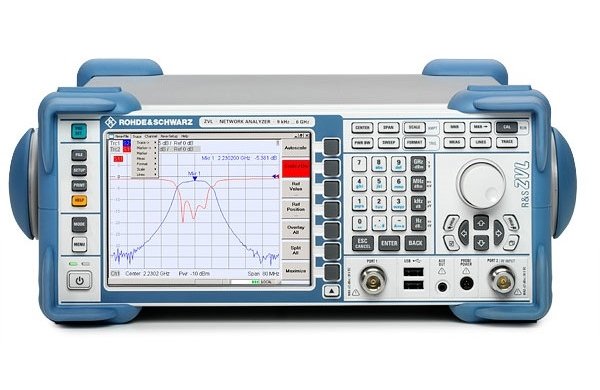

R&S®ZVL – это компактный и мощный анализатор электрических цепей с превосходными техническими характеристиками. Именно благодаря этим качествам прибор идеально подходит для использования при разработке, обслуживании, в условиях производства.
Этот уникальный прибор объединяет в себе функции анализатора цепей, анализатора спектра и измерителя мощности, а потому значительно повышает эффективность Вашей работы. Анализатор R&S®ZVL идеально подходит для лабораторных применений, в которых измерительные задачи часто меняются; прибор может быть использован для измерения S-параметров, выходного спектра, мощности в соседнем канале и точки TOI без необходимости переподключения испытуемого устройства (ИУ). При использовании R&S®ZVL производственная линия может работать с большей гибкостью, ведь переключение между режимами анализатора цепей и анализатора спектра может быть выполнено посредством дистанционного управления. Кроме того, подключаемый непосредственно к прибору датчик мощности R&S®NRP-Z гарантирует высокоточное измерение мощности.
Особенности:
• Широкий динамический диапазон для характеристических фильтров с сильным ослаблением
• Способность приемников прибора обрабатывать сигналы большой мощности для анализа активных устройств
• Встроенный ступенчатый аттенюатор для измерений на устройствах с выходной мощностью до 27 дБмВт
• Одновременное отображение всех параметров ИУ для быстрой регулировки
• Возможность подключения датчиков мощности R&S®NRP-Z для высокоточных измерений мощности (опция R&S®FSL-K9)
• Опция спектрального анализа с набором функций анализатора R&S®FSL
- измерение мощности канала и соседнего канала
- измерение занятой полосы
- измерение CCDF (распределение амплитуд сигналов)
- полоса I/Q-демодуляции 20 МГц
• Многоканальное отображение измерительных кривых для быстрого описания ИУ
• Выбор подходящего режима развертки уменьшает времяизмерения
• Функции оценки кривой и функции маркера облегчают ручную регулировку фильтров
• Простой экспорт и импорт результатов измерения для быстрого документирования или сравнения с образцом
• Удобство использования и устойчивость к ошибкам дажедля сложных задач измерения
• Независимость от источников питания переменного тока:питание от батареи или автомобильного аккумулятора
• Компактные размеры и малый вес экономят место и обеспечивают мобильность
• Возможность модернизации и совместимость с приборамиодного семейства защищают ваши финансовые вложения
Функции и опции:
R&S®ZVL-K1 спектральный анализ Опция спектрального анализа R&S®ZVL-K1 превращает анализатор цепей R&S®ZVL в полнофункциональный анализатор спектра, добавляя ему целый ряд функций анализатора R&S®FSL: мощность в канале и в соседнем канале, занимаемая полоса частот, измерение функции CCDF, полоса I/Q- демодуляции 20 МГц.
R&S®ZVL-K2 измерение расстояния до повреждения
Опция R&S®ZVL-K2 позволяет находить повреждения в кабелях и разъемах, что особенно важно, например, при монтаже антенн. Могут быть выбраны любые кабели общего типа и заданы коэффициент замедления и частотно-зависимое затухание.
R&S®ZVL-K3 анализ во временной области
Опция R&S®ZVL-K3 отображает неоднородности, коэффициенты отражения или импедансы в виде функции от задержки или длины. В опцию включены: переходная и импульсная характеристики, разнос частот НЧ/ПП и стробируемые S-параметры.
R&S®FSL-B6 ТВ-триггер
Опция R&S®FSL-B6 содержит функцию запуска по ТВ- сигналам (ТВ-триггер), что особенно важно при обслуживании аналогового ТВ-оборудования. Опция генерирует сигнал запуска в ответ на выбираемые строки или интервал гашения обратного хода строчной или кадровой развертки. Имеется возможность работы с ТВ-форматами в 525 или 625 строк, позитивной и негативной модуляцией.
R&S®FSL-B8 стробируемая развертка
Опция R&S®FSL-B8 позволяет отображать спектр модуляции сигналов GSM или WLAN. Требуется опция R&S®ZVL-K1 R&S®FSL-K30 прикладное ПО для измерения коэффициента шума и усиления.
Прикладное ПО R&S®FSL-K30 добавляет возможность измерения коэффициента шума. Что превращает анализатор R&S®ZVL в идеальный прибор для измерения параметров усилителей. Средствами одного прибора могут быть измерены: коэффициент шума, гармонические и интермодуляционные составляющие, коэффициент утечки ACPR и набор S-параметров.
R&S®FSL-K7 измерительный демодулятор АМ/ЧМ/ФМ
Опция демодулятора R&S®FSL-K7 превращает прибор R&S®ZVL в анализатор аналоговой модуляции для сигналов с амплитудной, частотной или фазовой модуляцией. Требуется опция R&S®ZVL-K1
R&S®FSL-K8 измерения передатчиков Bluetooth® (1.1 и 2.0+EDR)
Прикладное ПО R&S®FSL-K8 добавляет к функциям анализатора R&S®ZVL возможность проведения измерений на Bluetooth-передатчиках.
Все измерения выполняются согласно техническим условиям на проведение ВЧ-испытаний стандарта Bluetooth (Bluetooth SIG) версии 2.0+EDR.
Характеристики:
• Диапазон частот: от 9 кГц до 3 ГГц
• Широкии? динамическии? диапазон: >115 дБ, тип. 123 дБ
• Время измерения (201 точка измерения с полосой ПЧ 100 кГц, с калибровкой): • Выходная мощность: >0 дБм, тип. +10 дБм
• Полосы измерений: от 10 Гц до 500 кГц с кратностью шага 1/2/5
• Шум измерительной кривой: 0,005 дБ (эфф.)
• Ступенчатые аттенюаторы приемника: от 0 до 30 дБ
• Количество каналов, диаграмм, изм. кривых: >100
• Точек измерения на кривую: от 2 до 4001
• Операционная система: Windows XP Embedded
• Двунаправленные измерения: отображение всех S-параметров
• Полноценныи? анализатор спектра в виде опции
• Цифровые стандарты связи
• Точные измерения мощности(разъем USB для подключения датчиков мощностиR&S®NRP-Z)
• Компактные размеры и малыи? вес (менее 7 кг)
• Питание: 12 В постоянного тока, внутренняя батарея
• Разъем для подключения внешнего монитора
