Назначение векторного анализатора электрических цепей ZVL:
Анализатор цепей ZVL идеально подходит для решения часто меняющихся измерительных задач. Прибор объединяет в себе функции 2-портового двунаправленного анализатора цепей и полноценного опционального анализатора спектра. Варианты исполнения с импедансом 50Ω или 75Ω, в сочетании с различными возможностями питания, делают этот прибор уникальным решением как в лабораторных, так и в полевых условиях.
Векторный анализатор цепей ZVL выпускается в нескольких исполнениях:
- ZVL3-75 - от 9 кГц до 3 ГГц;
- ZVL3 - от 9 кГц до 3 ГГц;
- ZVL6 - от 9 кГц до 6 ГГц;
- ZVL13 - от 9 кГц до 13,6 ГГц.
ZVL3-75 имеет импеданс 75Ω, что идеальным образом подойдет для ТВ и кабельных измерений. Для коррекции системных ошибок, с целью обеспечения высокой точности измерений, имеется механический калибровочный набор ZCAN (модель .72), также с импедансом 75Ω.
Особенности векторного анализатора электрических цепей ZVL:
- Диапазон частот: от 9 кГц до 3 / 6 или 13,6 ГГц;
- Полный набор S-параметров;
- Опциональные измерения во временной области и расстояния до повреждения;
- Динамический диапазон > 115 дБ, тип. 123 дБ;
- Опциональные возможности анализа спектра;
- Модель ZVL3-75 с импедансом 75Ω для ТВ и кабельных измерений;
- Поддержка датчиков мощности (опционально);
- Различные варианты питания: от сети переменного тока, от источника постоянного тока (опция) ,от аккумуляторной батареи (опция);
- Компактные размеры и небольшой вес 7 кг.
Описание векторного анализатора электрических цепей ZVL:

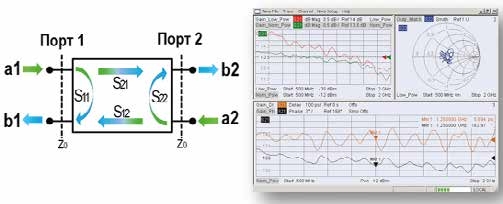

Для ZVL анализ электрических цепей является стандартным режимом работы. Прибор обеспечивает 2-портовые двунаправленные измерения полной матрицы S-параметров. Несколько форматов отображения трасс (графиков) позволяют выводить на экран и выделять те или иные результаты в зависимости от информации, которую нужно извлечь из измеренных данных.
Описание
Для ZVL анализ электрических цепей является стандартным режимом работы. Прибор обеспечивает 2-портовые двунаправленные измерения полной матрицы S-параметров. Несколько форматов отображения трасс (графиков) позволяют выводить на экран и выделять те или иные результаты в зависимости от информации, которую нужно извлечь из измеренных данных.
Опция ZVL-K2 позволит дополнительно находить повреждения в кабелях и разъемах, что особенно пригодится, например, при монтаже антенн. Могут быть выбраны любые кабели общего типа и заданы коэффициент замедления и частотно-зависимое затухание. Опция ZVL-K3 позволит проводить анализ во временной области, отображая неоднородности, коэффициенты отражения или импедансы в виде функции от задержки или длины. В опцию включены переходная и импульсная характеристики, разнос частот НЧ / ПП и стробируемые S-параметры.
Режим анализа спектра R&S®ZVL-K1

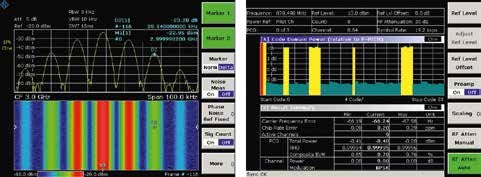

Опция ZVL-K1 превращает ZVL в полноценный анализатор спектра, в том числе с функциональностью ЭМС измерений, за счет наличия специальных узкополосных фильтров. Значительно расширить возможности спектрального анализа позволит целый набор опций. FSL-K7 позволит проводить измерения сигналов аналоговой модуляции АМ/ЧМ/ФМ. Спектрограмма (режим водопада) опция FSL-K14, будет полезна при анализе прерывистых сигналов. Прикладное ПО FSL-K30 выполнит измерения коэффициента шума и усиления. FSL-K20 добавит измерения сетей аналогового и цифрового кабельного ТВ, и аналоговых ТВ-передатчиков. FSL-B6 содержит функцию запуска по ТВ-сигналам (ТВ-триггер), что особенно важно при обслуживании аналогового ТВ-оборудования. FSL-B8 стробируемая развертка позволит отобразить спектр модуляции сигналов GSM или WLAN. Для измерения передатчиков Bluetooth® пригодится опция FSL-K8. Набор прикладного ПО FSL-K72/-K91/-K93 выполнит анализ сигналов базовых станций 3GPP FDD и сигналов WLAN, WiMAX.
Технические характеристики
Параметр | Значение | ||||
ZVL3-75 | ZVL3 | ZVL6 | ZVL13 | ||
Диапазон частот | от 9 кГц до 3 ГГц | от 9 кГц до 3 ГГц | от 9 кГц до 6 ГГц | от 9 кГц до 13,6 ГГц | |
Количество измерительных портов | 2, тип N (female) | ||||
Импеданс | 75 Ω | 50 Ω | |||
Стабильность опорного генератора | Стандартно | 1·10-6 | |||
С опцией FSL-B4 | 1·10-7 | ||||
Количество точек измерений | от 2 до 4001 | ||||
Полосы измерения | от 10 Гц до 500 кГц | ||||
Динамический диапазон | > 110 дБ (тип. 120 дБ) | > 115 дБ (тип. 123 дБ) | > 100 дБ (тип. 105 дБ) | ||
Скорость измерения (при полной 2-портовой калибровке, 201 точка, полоса 100 кГц) | < 60 мс | < 100 мс | |||
Точность измерения | параметра передачи | < 0,3 дБ или < 3° | |||
параметра отражения | < 0,4 дБ или <3° | ||||
Диапазон выходной мощности | от -50 дБм до 0 дБм тип. -60дБм до +10дБм |
от -35 дБм до -5 дБм тип. -40дБм до 0дБм |
|||
Максимальный номинальный уровень входной мощности | с ослаблением 0 дБ | -10 дБм | |||
с ослаблением 30 дБ | +20 дБм | ||||
Режим анализа спектра (опция ZVL-K1) | |||||
Диапазон частот | от 9 кГц до 3 ГГц | от 9 кГц до 6 ГГц | от 9 кГц до 13,6 ГГц | ||
Фазовый шум (несущая 500 МГц) | отстройка 10 кГц | < -96 дБн, тип.-100дБн | |||
Узкополосные фильтры (по уровню -3 дБ) | стандартно | от 300 Гц до 10 МГц | |||
с опц. FSL-B7 | от 10 Гц до 10 МГц | ||||
ЭМИ-фильтры (по уровню -6 дБ) | стандартно | 9 кГц, 120 кГц, 1 МГц | |||
с опц. FSL-B7 | дополнительно 200 Гц | ||||
Канальные фильтры | стандартно | от 300 Гц до 5 МГц | |||
с опц. FSL-B7 | доп. 100 Гц и 200 Гц | ||||
Точка пересечения 3-порядка (TOI) | +5 дБм (тип. +12 дБм) | ||||
Отображаемый уровень собственных шумов (DANL) | |||||
Предусилитель выкл. | до < -140 дБм/Гц | до < -156 дБм/Гц | |||
Предусилитель вкл. | до < -125 дБм/Гц | до < -151 дБм/Гц | |||
Общие характеристики | |||||
Интерфейсы | LAN, USB, VGA, 3,5 мм jack, GPIB (опция FSL-B10) | ||||
Дисплей | Цветной TFT, разрешение 640-480 пикселей | ||||
Питание | Сеть переменного тока 100-240 В; Источник пост. тока 10-28 В (опц. FSL-B30); Аккумуляторная батарея FSL-B31 / ETL-B235 |
||||
Габаритные размеры (Ш-В-Г) | 443х158х466 мм (с ручкой); 409х158х367 мм (без ручки) |
||||
Масса | 7 кг (без опций); 14 кг (со всеми опциями) |
Комплект поставки
№ | Наименование | Количество |
1 | Векторный анализатор цепей ZVL3-75 | 1 |
2 | Кабель питания | 1 |
3 | Руководство по эксплуатации | 1 |
4 | Методика поверки | 1 |
