Описание:

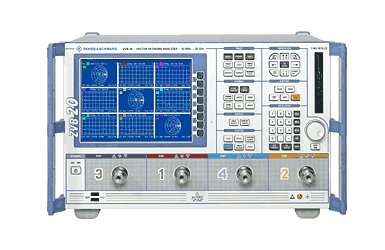

Серия векторных анализаторов электрических цепей R&S®ZVB перекрывает диапазоны частот от 10 МГц до 14/20 ГГц. Приборы данной серии предназначены для выполнения универсальных измерений параметров пассивных и активных компонентов. Использование приборов R&S®ZVB значительным образом упрощает векторный анализ электрических цепей, особенно в части многопортовых измерений и измерений параметров симметричных устройств.
Особенности:
Широкий диапазон функций, направленных на повышение производительности
Современный пользовательский интерфейс
Для сложных измерительных задач, встречающихся при анализе электрических цепей, в частности, при многопортовом анализе, необходимо использовать прямой и интуитивно понятный способ управления измерительным прибором. Анализатор R&S®ZVB отличается легковоспринимаемой концепцией управления, преимущества которой особенно оценят неподготовленные или редко использующие прибор пользователи. Данная концепция позволяет упростить работу с многочисленными портами, параметрами измерения, диаграммами, кривыми и обширными функциями, которые используются при решении сложных задач анализа электрических цепей. Интеллектуальную и дружественную концепцию управления прибора R&S®ZVB оценят даже пользователи с опытом решения подобных задач.
Пример сложной измерительной задачи
Помимо давно зарекомендовавшего себя способа управления с помощью аппаратных и функциональных клавиш, анализатор R&S®ZVB предоставляет пользовательский интерфейс на базе ОС Windows, который обеспечивает полноценное управление прибором с помощью выпадающих меню, управляемых мышью. Концепции управления с помощью мыши и аппаратных/функциональных клавиш по своей структуре практически идентичны. Нужная функция и в выпадающем меню, и в меню функциональной клавиши располагается в той же позиции. Диалоговые окна облегчают управление многочисленными портами, параметрами, диаграммами, кривыми и т.п., использующимися при решении сложных задач анализа электрических цепей. Мастера измерений анализатора R&S®ZVB позволяют проводить пошаговую настройку измерения, обеспечивая создание необходимой конфигурации, например, для калибровки и измерения симметричных испытуемых устройств. С помощью мастера можно практически мгновенно настроить R&S®ZVB на вывод всех 16 S-параметров смешанного режима симметричного четырехполюсника. С помощью всего нескольких нажатий клавиш или щелчков мыши, даже не переключаясь между меню, можно быстро настроить отображение на экране, назначая нужные кривые выбранным диаграммам и каналам.
Концепция управления с помощью аппаратных и функциональных клавиш
Мастер настройки измерения основных S-параметров
Группа аппаратных клавиш SUPPORT обеспечивает доступ к таким вспомогательным функциям, как интерактивная справка, информация о приборе, полный список текущих настроек прибора, включая калибровку. Контекстно-зависимая интерактивная справочная система включена в пакет обновления программного обеспечения, благодаря чему пользователь всегда будет иметь самую последнюю информацию, например, о текущих функциях прибора. Уникальное свойство анализатора R&S®ZVB – возможность отмены выполненной последовательности действий с помощью клавиши UNDO. Это свойство распространяется даже на предварительные настройки прибора. В результате, после ошибки оператора больше не потребуется долго и утомительно перенастраивать измерительную установку. Кроме того, прибор оснащен универсальной функцией математической обработки измерительных кривых, с помощью которой можно комбинировать кривые практически любым способом. Созданные при этом уравнения можно сохранить и перенести на другие приборы.
Группа аппаратных клавиш SUPPORT
Исчерпывающий набор методов калибровки, калибровка в автоматическом режиме
Анализатор R&S®ZVB поддерживает не только классический двухпортовый метод калибровки TOSM (с калибровочными мерами: перемычка, ХХ, КЗ, согласование), также известный как SOLT, но и множество других методов. Поскольку каждый измерительный порт R&S®ZVB оборудован собственным эталонным приемником, можно использовать современные 7-элементные методы калибровки, патенты на значительную часть которых принадлежат компании Rohde&Schwarz. К ним относятся методы TOM (перемычка, ХХ, согласование), TRL (перемычка, отражение, линия)/LRL (линия, отражение, линия), TRM (перемычка, отражение, согласование) и TNA (перемычка, симметричная цепь, аттенюатор), подходящие для выполнения калибровки вместе с крепежными приспособлениями или на подложках. Поскольку калибровка выполняется непосредственно в плоскости испытуемого устройства, влияние крепежных приспособлений полностью исключается. 7-элементные методы калибровки позволяют снизить затраты на проведение калибровки и увеличить точность измерений, поскольку для них требуется небольшое количество калибровочных мер и они допускают использование мер с частично или полностью неизвестными параметрами.
Новый метод UOSM-калибровки (перемычка с неизвестными параметрами, ХХ, КЗ, согласование) допускает использование калибровочной меры "перемычка с неизвестными параметрами". В качестве такой "неизвестной" перемычки может использоваться любой переходник с любым сочетанием разъемов, что значительно увеличивает удобство калибровки испытуемых устройств с разными типами разъемов.
Способы калибровки, предлагаемые в анализаторе R&S®ZVB
Мастер калибровки
Помимо ручных способов калибровки, описанных выше, компания Rohde & Schwarz предлагает блоки калибровки для автоматического проведения калибровки от одного до четырех портов анализатора цепей R&S®ZVB.
Блоки автоматической калибровки, требующие для использования только одного подключения и нескольких действий по настройке, заменяют целую систему ручной калибровки, в состав которой входит нескольких механических калибровочных мер. После подключения блоки сразу же готовы к работе и способны провести полную четырехпортовую калибровку по 201 точке измерений менее чем за 30 секунд. Предлагаемые блоки оснащены гнездовыми 3,5 мм разъемами или разъемами N-типа.
Анализатор цепей R&S®ZVB с блоком автоматической калибровки
Системная совместимость, интерфейсы и обработка данных
В анализаторе цепей R&S®ZVB предусмотрен обширный набор функций для ввода и вывода измерительных данных. Кроме того, в приборе доступна функция сложной математической обработки измерительных кривых, предназначенная для комбинирования любых кривых (активных и сохраненных) с целью их дальнейшей обработки и оперативного отображения получающихся производных величин.
Операционная система Windows XP Embedded и набор различных интерфейсов позволяют без труда интегрировать результаты измерений в документацию путем сохранения содержимого крана в формате *.bmp, *.png, *.jpg или *.emf и экспорта этих файлов в систему текстовой обработки. Данные измерительных кривых можно сохранять в файлах формата Touchstone (*.snp), ASCII (*.csv) или MATLAB® (*.dat), а затем анализировать и обрабатывать их с помощью других программных средств. Кроме того, можно программными средствами импортировать в R&S®ZVB и сохранять в виде кривых файлы *.snp и *.csv, созданные внешними средствами. В результате, обеспечивается совместимость анализатора R&S®ZVB с такими традиционными программами моделирования, как MATLAB®, ADS или Touchstone. Благодаря этому появляется возможность прямого сравнения результатов реальных измерений, полученных анализатором цепей, с данными, полученными в результате моделирования.
Редактор формул для выполнения математических операций над кривыми
Экспорт комплексных данных
Для дополнительного увеличения скорости выполнения автоматических циклов тестирования на задней панели прибора предусмотрен специальный порт для входных/выходных сигналов запуска и индикации состояния. Эти сигналы напрямую синхронизируют внешние устройства измерительной установки или настройки испытуемого устройства с внутренними измерительными последовательностями анализатора цепей R&S®ZVB. При этом не требуется передачи команд дистанционного управления, что экономит время на выполнение измерений. Встроенный компьютер под управлением операционной системы Windows XP Embedded позволяет запускать программы управления и анализа прямо на анализаторе. Прибор R&S®ZVB может быть включен в состав сети посредством LAN-интерфейса или интерфейса шины IEC/IEEE. В результате возможно создание измерительной системы, в состав которой могут входить, например, другие измерительные приборы или дополнительные терминалы операторов.
*) вместо данного входа может быть использован вход EXTERNAL TRIGGER (BNC-разъем). Эти входы эквивалентны. Тем не менее, одновременное их использование не рекомендуется, поскольку это может привести к нарушению работы анализатора.
Характеристики:
• Диапазон измерений: от 10 МГц до 20 ГГц
• Количество измерительных портов: 4 порта
• Время измерения одной точки при полосе ПЧ 500 кГц, режим CW: <4,5 мкс
• Время измерения (201 точка): <4,5 мс
• Время передачи данных (201 точка):
- По шине IEC/IEEE: <2,9 мс
- По локальной сети 100 Мбит/с по протоколу VX11: <1,3 мс
- По локальной сети 100 Мбит/с по протоколу RSIB: <0,7 мс
• Время переключения:
- Между каналами: - Между наборами настроек: • Динамический диапазон в полосе измерения 10 Гц
- Между измерительными портами (спец.): >120 дБ
- Между измерительными портами (тип.): >130 дБ
• Выходная мощность измерительного порта: >10 дБмВт, тип. 15 дБмВт
• Диапазон развертки по мощности: >40 дБ, тип. 55 дБ
• Полоса ПЧ: от 1 Гц до 500 кГц
• Количество каналов, диаграмм, кривых: >100 для каждого
• Количество точек на кривую: от 1 до 60001
• Операционная система: Windows XP Embedded
