Описание:

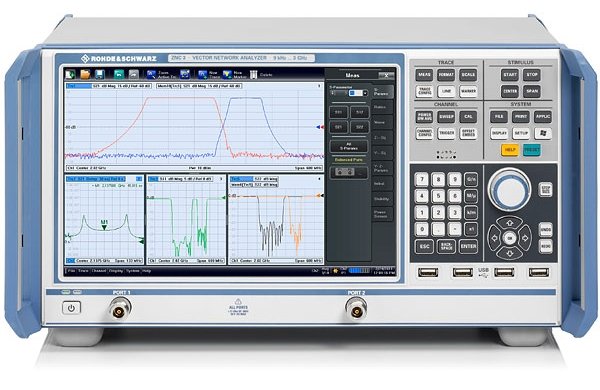

Высокая надежность, простота работы с прибором, максимальная точность и широкий динамический диапазон — именно этого ждут заказчики от анализатора цепей. Используя современные технологии и ориентированную на пользователя концепцию, Rohde & Schwarz реализовала все эти особенности в своих векторных анализаторах цепей R&S®ZNC.
Особенности:
Быстрый, точный и надежный — высокая эффективность в разработке и на производстве
• Короткое время измерений
• 20 разверток в секунду и динамический диапазон 100 дБ обеспечивают эффективную настройку фильтров
• Высокая скорость и точность благодаря сегментированной развертке
• Быстрое переключение между схемами настройки прибора
• Расширенные функции анализа обеспечивают удобную интерпретацию кривых
• Анализ во временной области измерений расстояния до места поврежедния (DTF) и настройки фильтров
Анализ цепей становится простым
• Простые и ясные структуры меню повышают эффективность работы с прибором
• Оптимальные настройки экрана для каждой задачи измерения
Простая калибровка — ручная или автоматическая
• Правильный метод калибровки для каждого тестового приложения
• Полная калибровка всего за пять шагов — TSM (перемычка, кз, нагрузка)
• Простая и безошибочная автоматическая калибровка за 30 секунд
• Высокая температурная стабильность позволяет работать с длительными интервалами между калибровками
Оправданные затраты
• Готовность к будущему
• Обновление испытательных комплексов без переустановки системного программного обеспечения
• Анализатор, который говорит языком пользователя
Характеристики:
• Диапазон частот от 9 кГц до 3 ГГц
• Динамический диапазон до 130 дБ
• Короткое время развертки — 11 мс для 401 точки
• Высокая температурная стабильность — тип. зн. 0,01 дБ/°C
• Широкий диапазон развертки по мощности — от –50 дБмВт до +13 дБмВт
• Полоса ПЧ от 1 Гц до 300 кГц
• Ручная и автоматическая калибровка
• Малый уровень шума — ср. кв. зн. 0,004 дБ при полосе ПЧ 10 кГц
• Большой экран 12,1″ с высоким разрешением
• Пользовательский интерфейс реализован с помощью сенсорного экрана
