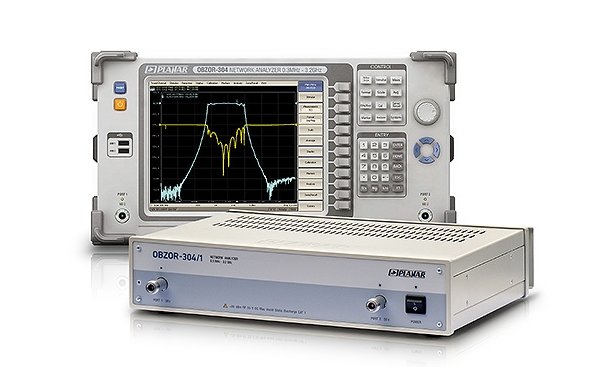

Векторные анализаторы цепей (ИККПО) «Обзор-304» и «Обзор-304/1» предназначены для измерения S-параметров четырёхполюсников в диапазоне рабочих частот 0,3 до 3200 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи более 135 дБ
Наличие переключателя тестирующего сигнала на измерительные порты прибора, позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 55 дБ. Возможность удаленного управления приборами позволяет использовать их в составе измерительных комплексов.
Измеритель «Обзор–304» поставляется со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели. Модификация измерителя «Обзор–304/1» предназначена для работы с внешним компьютером, не входящим в комплект поставки и не имеет встроенного компьютера.
Для работы и поверки измерителей требуются, соответствующие измерительным трактам, калибровочные меры и адаптеры-переходы, которые могут использоваться с несколькими измерителями.
- Диапазон частот от 0,3 до 3200 МГц
- Измеряемые параметры S11, S21, S12, S22
- Динамический диапазон измерения модуля коэффициента передачи более 140 дБ
- Минимальное время измерения на одной частоте 125 мкс
- Диапазон регулирования выходной мощности от -45 дБм до +10 дБм
- Для подробного ознакомления с функциями ПО, скачайте демо-версию.
