• До 32 независимых измерительных каналов, помогающих быстро реализовать проведение сложных испытаний
• Динамический диапазон 108 дБ на частоте 20 ГГц
• Модули электронной калибровки (EСal) ускоряют калибровку и повышают точность
• Анализ во временной области и измерения со смещением частоты (по дополнительному заказу)
• Расширенные возможности подключения с помощью интерфейсов локальной сети, USB и GPIB

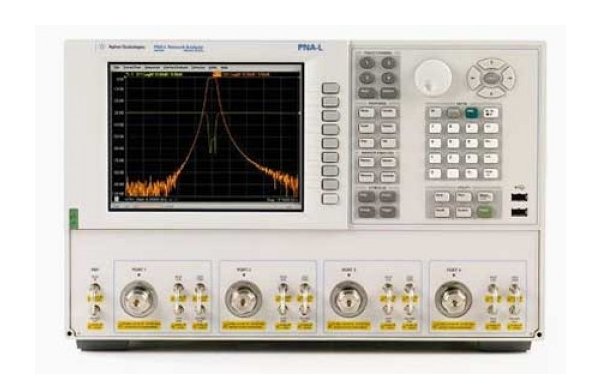

Анализаторы серии PNA-L компании Agilent предназначены для решения общих задач анализа цепей и рассчитаны на ограниченный бюджет потенциальных пользователей. Расширенные функциональные возможности помогают быстро и легко получать точные результаты. Обладая такой же прикладной программой, как PNA, серия PNA-L предлагает идеальный баланс между ценой и качеством. Серия PNA:L обеспечивает эффективность и гибкость при решении как производственных, так и научно исследовательских задач в разных отраслях промышленности от испытания компонентов беспроводных локальных сетей до космоса и обороны.
Анализаторы серии PNA-L компании Agilent предоставляет возможность экономного решения типовых измерительных задач по анализу цепей, таких как измерение S:параметров, параметров фильтров, основных видов усилителей и преобразователей частоты.
Серия PNA-L обладает характеристиками, необходимыми для выполнения точных повторяемых измерений, на которые можно положиться. Низкая зашумлённость графиков (0,006 дБ СКЗ при полосе 1 кГц) и широкий динамический диапазон (108 дБ на 20 ГГц) минимизирует погрешность при измерении параметров фильтров в полосе пропускания и полосе заграждения.
Варианты исполнения измерительного блока
• Стандартный измерительный блок и диапазон мощностей (опция x20)
• Конфигурируемый измерительный блок с расширенным диапазоном мощностей (опция x25)
Добавляет шесть перемычек на передней панели и два ступенчатых аттенюатора 60 дБ. Это предоставляет возможность повышения чувствительности прибора при измерении слабых сигналов, разворачивания в обратную сторону направленного ответвителя для достижения более широкого динамического диапазона, а также добавления принадлежностей и дополнительных приборов для решения различных измерительных задач.
Временная область (опция 010)
Эта дополнительная функция позволяет наблюдать измеренные в приборе серии PNA-L характеристики как в частотной, так и во временной области. Временную область рекомендуется использовать для настройки фильтров, выделения реакции устройств подключения или кабелей, определения волновых сопротивлений линий передачи и так далее.
Смещение частоты (опция 080)
Эта функция позволяет устанавливать в приборе серии PNA-L частоту источника независимо от частоты настройки приёмника. Такая возможность важна для двух основных видов устройств: смесителей (преобразователей частоты) и усилителей.
| Диапазон частот | Опция 020, 025: от 300 кГц до 6 ГГц Опция 120, 125: от 300 кГц до 13,5 ГГц Опция 240, 245: от 300 кГц до 20 ГГц Опция 220, 225: от 10 МГц до 20 ГГц Опция 420, 425: от 10 МГц до 40 ГГц Опция 520, 525: от 10 МГц до 50 ГГц |
| Макс. выходная мощность порта | 10 дБм |
| Число измерит. портов | 2 или 4 |
| Подключение ECal | USB |
| Число измерит. каналов/окон | 32/16 |
| Смещение частоты | Да |
| Возможности подключения | Локальная сеть, USB, GPIB |
| Операционная система Windows | Да |
| Макс. число точек в графике | 20001 |
| Форматы файлов данных и графиков | SnP, PRN, Citifile, png, bmp, jpeg |
| Макс. полоса ПЧ | 250 кГц |
| Интерфейс манипулятора | Да |
| Измерительный блок | S-параметров |
Опции
| N5231С-010 Временная область для моделей до 6 ГГц |
| N5230С-010 Временная область для моделей до 13,5, 20, 40 или 50 ГГц |
| N5230С-080 Измерение со смещением частоты |
| N5230С-082 Измерение параметров преобразователей частоты со скалярной калибровкой для смесителей |
| N5230С-1CM Комплект для монтажа в стойку без ручек |
| N5230С-1CP Комплект для монтажа в стойку c ручками |
| 85093C ВЧ модуль ECal от 300 кГц до 9 ГГц, 2 порта, 3,5 мм |
| N4431B ВЧ модуль ECal от 300 кГц до 13,5 ГГц, 4 порта, N или 3,5 мм |
| N4432А ВЧ модуль ECal от 300 кГц до 18 ГГц, 4 порта, тип N |
| N4433А ВЧ модуль ECal от 300 кГц до 20 ГГц, 4 порта, 3,5 мм |
| N4691B ВЧ модуль ECal от 300 кГц до 26,5 ГГц, 2 порта, 3,5 мм |
| N4693А СВЧ модуль ECal от 10 МГц до 50 ГГц, 2 порта, 2,4 мм |
| 85052В Экономичный калибровочный комплект от 0 до 26,5 ГГц |
| 85056D Экономичный калибровочный комплект от 0 до 50 ГГц |
| 85133F Два ВЧ кабеля длиной 630 мм с соединителями 2,4 мм |
| 85131В Два ВЧ кабеля длиной 530 мм с соединителями 3,5 мм |
