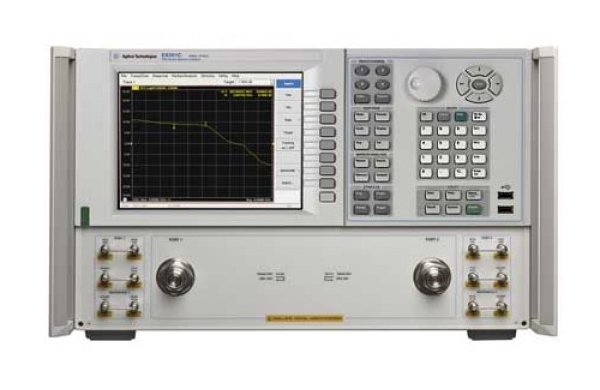

ВЧ и СВЧ aнализатор цепей Agilent Technologies E8364С

• Полоса частот от 10 МГц до 50 ГГц
• Скорость измерения < 26 мкс на точку
• 20001 точка на канал
• 32 независимых измерительных канала
• Динамический диапазон измерения 136 дБ при прямом доступе к приёмнику
• Расширенные функциональные возможности за счёт использования разных измерительных блоков (блоков рефлектометров)
• Расширенные возможности измерения параметров смесителей и преобразователей частоты (по дополнительному заказу)
• Дополнительно поставляемые модули электронной калибровки (EСal) позволяют выполнять калибровку в 10 раз быстрее по сравнению c механической калибровкой
• Антенные измерения и измерения в импульсных режимах (по дополнительному заказу)

Приборы E8361/2/3/4C компании Agilent являются моделями анализаторов цепей СВЧ диапазона серии PNA. Эти приборы объединяют в себе высокие технические характеристики, скорость измерения и широкие возможности подключения для решения самых сложных задач по испытанию различных компонентов. Анализаторы цепей СВЧ диапазона серии PNA перекрывают диапазоны частот до 20, 40, 50 и 67 ГГц, демонстрируя при этом высокую точность. Они подходят для измерения параметров прецизионных устройств СВЧ диапазона, таких как компоненты для спутниковой связи. Они имеют динамический диапазон измерения 123 дБ на измерительных портах и 136 дБ при прямом доступе к входам приёмника. Они также обеспечивают возможность проводить TRL/LRM калибровку объектов в устройствах подключения или при зондовых измерениях на пластинах. Кроме того, архитектура приёмника предусматривает режим со смещением частоты для измерения параметров смесителей и преобразователей частоты. Возможность изменения конфигурации измерительного блока позволяет легко подсоединять внешние блоки рефлектометров и проводить точные многопортовые измерения (многополюсников).
Операционная система Windows обеспечивает расширенные возможности подключения анализатора к другим устройствам и c рабочего стола Windows можно устанавливать измерительные приборы. Для быстрого обращения к документации по программированию и эксплуатации рекомендуется использовать диалоговую справочную систему. Кроме того, команды COM/DCOM расширяют возможности по автоматизации процесса измерения.

 Значительное увеличение производительности за счёт сегментированного свипирования

Определение частотных сегментов для сбора данных позволяет оптимизировать свипирование. Для увеличения скорости пользователь имеет возможность задать оптимальное число точек, полосу ПЧ и уровень мощности в каждом сегменте. Для равномерного отображения на экране данных, измеренных в неприлегающих диапазонах частот, предусмотрена возможность оптимизации разрешающей способности экрана путём выбора масштаба по оси X.
Произвольное сегментированное свипирование позволяет пользователям вводить в таблицу сегментированного свипирования любое сочетание из следующих параметров:
• Неприлегающие диапазоны частот
• Сегменты с перекрытием частот
• Обратное направление свипирования, при котором конечная частота установлена меньше начальной

 Измерение параметров смесителей

Устройства с переносом частоты (смесители, преобразователи и приёмники) являются важными компонентами в большинстве ВЧ и СВЧ систем связи. Анализаторы цепей, используемые для испытания этих устройств, должны иметь режим смещения частоты для детектирования сигналов с частотой, отличной от входной. Анализаторы цепей СВЧ и миллиметрового диапазона серии PNA предлагают приложение для преобразователей частоты (Frequency Converter Application - FCA), простой в использовании графический интерфейс пользователя, возможность применения специального метода калибровки.

 Измерение параметров усилителей

Анализаторы цепей серии PNA компании Agilent позволяют легко измерять обычно нормируемые параметры усилителей, такие как коэффициент усиления, компрессия (насыщение) коэффициента усиления, изоляция, потери отражения (коэффициент отражения, выраженный в дБ) и групповое время запаздывания. Они предоставляют и дополнительные возможности, такие как свипирование по мощности и определение гармонических искажений, которые часто используются для описания нелинейного поведения усилителей.

 Внешний измерительный блок для испытаний многополюсников и балансных устройств

Для повышения гибкости и расширения функциональных возможностей компания Agilent также предлагает решение проблем измерения параметров многополюсников и балансных устройств с использованием внешних измерительных блоков. Например, с анализаторами цепей серий PNA может использоваться несколько многопортовых измерительных блоков и измерительная система физического уровня (PLTS) серии N1900В.
Основные особенности:
• Измерение многопортовых S:параметров и характеристик отражения/передачи во временной области
• Анализ в частотной и временной областях устройств с обычными, дифференциальными и смешанными видами соединителей, включая анализ синфазных параметров дифференциальных устройств
• Анализ глазковых диаграмм с использованием псевдослучайной последовательности или последовательностей, определённых пользователем
• Определение параметров RLCG линий передачи

 Измерение параметров материалов

Комплект высокотемпературных диэлектрических пробников 85070Е и программа для измерения параметров материалов 85071Е компании Agilent позволяют упростить измерение диэлектрических свойств материалов.
• Измерение комплексных параметров диэлектрической и магнитной проницаемости в широкой полосе частот
• Наблюдение данных в действительном и мнимом форматах, а также в форматах тангенса угла потерь и Коул-Коула
• Новейшие методики калибровки повышают точность, ускоряют и упрощают создание измерительной установки

 Уменьшение времени калибровки за счёт удобной электронной калибровки (ECal)

Модули ECal компании Agilent позволяют быстро проводить точную и повторяемую автоматическую калибровку. Имеется возможность определения пользователем параметров модуля ECal. Это свойство обеспечивает гибкую адаптацию модулей ECal к требуемым видам соединителей. Различные двух: и четырёхпортовые модули перекрывают диапазон от 300 кГц до 70 ГГц для следующих видов соединителей (некоторые модули имеют смешанные виды соединителей): 1,85 мм; 7 мм; 2,4 мм; 7:16; 2,92 мм; тип N; 3,5 мм
