• Модели 2-портовых анализаторов цепей с диапазоном частот от 30 кГц до 4,5/8,5 ГГц
• Конфигурируемый измерительный блок (прямой доступ к приёмникам)
• Высокая выходная мощность (до +20 дБм)
• Расширенный динамический диапазон (до 151 дБ)
• Высокая скорость измерений: 7 мс (полная 2-портовая калибровка, 401 точка)
• Низкий уровень зашумленности графика: 0,004 дБ СКЗ при полосе ПЧ, равной 70 кГц
• Высокая температурная стабильность: 0,005 дБ/°C
• Высокая производительность и возможность настройки интерфейса пользователя с помощью встроенного языка VBA
• Совместимость с анализаторами цепей серий E5071C и 8753

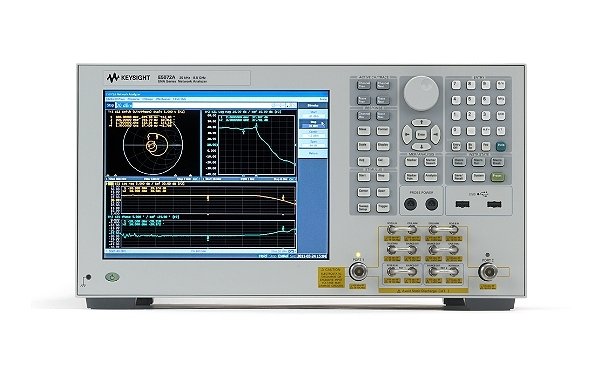

E5072A является новым добавлением к серии ENA анализаторов цепей компании Agilent. Он предоставляет пользователям более гибкую платформу с расширенными функциональными возможностями, чтобы соответствовать развивающимся потребностям пользователя при решении широкого задач. Улучшенные характеристики the E5072A превышают характеристики существующих ВЧ анализаторов цепей. E5072A с конфигурируемым измерительным блоком обеспечивает доступ к цепям распространения сигналов между внутренним источником, приёмниками, мостами и измерительными портами анализатора. За счёт этого увеличивается чувствительность прибора, а также появляется возможность подключать компоненты или периферийные устройства для различных приложений. E5072A вводит новые стандарты универсальности, быстродействия и точности и может применяться для полного определения рабочих характеристик пассивных и активных компонентов, таких как антенны, фильтры и мощные усилители.
Следуя традициям анализаторов цепей серии ENA, E5072A обладает всеми преимуществами ВЧ анализатора цепей E5071C, который является признанным промышленным стандартом, и разработан для удовлетворения самых высоких требований к измерениям на всех этапах жизненного цикла изделий от НИОКР до производства. E5072A является универсальным, быстродействующим, полностью совместимым, законченным техническим решением по приемлемой цене.
Правильное техническое решение для измерения параметров усилителей
Анализатор цепей E5072A за счёт использования методов калибровки уровня мощности является экономически эффективным и мощным средством для измерения параметров ВЧ усилителей.
Анализатор цепей E5072A имеет мощную функцию, которая настраивает уровни мощности источника в диапазоне свипирования по частоте или мощности с помощью измерений, производимых приёмником. Перед каждым измерением в режиме свипирования производится меняющееся количество фоновых циклов свипирования до достижения повторяющихся результатов измерения мощности приёмником для каждой точки сигнала источника. Эти результаты измерения затем используются для настройки уровней мощности источника E5072A. За счёт использования этой функции выравнивания уровня по приёмнику пользователь может добиться более точной установки уровня источника при меньших затратах времени, чем при использовании традиционных методов, таких как калибровка по измерителю мощности с управлением от внешнего системного контроллера по шине GPIB. Эта функция помогает установить точные уровни абсолютной мощности источника при измерении активных устройств, характеристики которых зависят от мощности, в нелинейных режимах работы.
Эксперт-программа для E5072A последовательно направляет пользователя при прохождении процедур измерения параметров испытуемого усилителя и минимизирует время, затрачиваемое на подготовку к измерениям. Эта программа доступна на web-сайте компании Agilent.
Основные технические характеристики
| Диапазон частот | от 30 кГц до 4,5 ГГц (опция 245) от 30 кГц до 8,5 ГГц (опция 285) (установка частоты источника до 9 кГц) |
| Число портов | 2 (опции 245, 285) |
| Балансные измерения | Да |
| Волновое сопротивление | 50 Ом |
| Динамический диапазон | 107 дБ (от 300 кГц до 10 МГц) 123 дБ (от 10 МГц до 6 ГГц) 117 дБ (от 6 до 8,5 ГГц) 151 дБ (при прямом доступе к приёмнику) |
| Мощность на измерительном порте | от минус 85 до +16 дБм (нормируемая) от минус 109 до +20 дБм (устанавливаемая) |
| Диапазон свипирования по мощности | от 55 до 65 дБ |
| Типы свипирования | линейное, логарифмическое, сегментированное, по мощности, НГ (без свипирования) |
| Макс. выходная мощность порта | от минус 55 дБ до +10 дБм, до +20 дБм (тип.) |
| Коррекция ошибок | |
| Полная 2-портовая калибровка | да |
| TRL калибровка | да |
| Устранение влияния устройства подключения | да |
| SOLR калибровка | да |
| Электронная калибровки ECal | да |
| Число измерительных каналов | 160 |
| Макс. число отображаемых графиков данных | 1440 (режим 160 каналов/9 графиков) |
| Операционная система Windows | да |
| Встр. средства автоматизации | VBA, SCPI, COM |
| Ввод/вывод (интерфейсы) | LAN (LXI), USB, GPIB, XGA, манипулятор |
| Совместимость с ADS | поддерживается программный драйвер |
| Встр. аттенюатор источника | да (для каждого порта) |
| Вход смещения пост. тока | да |
| Временная область | да (с опцией 010) |
| Характеристики после коррекции | (2-портовая калибровка, 85033E, 3,5 мм, 50 Ом) направленность: от 38 до 46 дБ; согласование в источнике: от 36 до 43 дБ; согласование в нагрузке: от 38 до 46 дБ; собств. ноль отражения: от ±0,006 до 0,010 дБ; собств. ноль передачи: от ±0,010 до 0,079 дБ |
| Зашумленность графиков | 0,004 дБ СКЗ |
| Скорость измерения (1 цикл свипирования, 201 точка, коррекция выключена) |
3 мс (от 1 до 1,2 ГГц, полоса ПЧ 500 кГц) |
Опции
| E5072A-008 Режим смещения частоты |
| E5072A-010 Анализ во временной области |
| E5072A-UNQ Стандартный источник опорной частоты |
| E5072A-1E5 Высокостабильный источник опорной частоты |
| E5072A-017 Съёмный накопитель на жёстких магнитных дисках |
| E5072A-019 Стандартный накопитель на жёстких магнитных дисках |
| E5072A-1CM Комплект для монтажа в стойку |
| E5072A-1CN Комплект передних ручек |
| E5072A-1CP Комплект для монтажа в стойку и комплект ручек |
| E5072A-810 Клавиатура, поставляемая по дополнительному заказу |
| E5072A-820 Мышь, поставляемая по дополнительному заказу |
| E5072A-1A7 Калибровка, соответствующая стандарту ISO 17025 |
| E5072A-A6J Калибровка, соответствующая стандарту ANSI Z540 |
| E5072AU-008 Добавление режима смещения частоты |
| E5072AU-010 Добавление анализа во временной области |
| E5072AU-1E5 Добавление высокостаб. источника опорной частоты |
| 85032F Стандартный калибровочный комплект, тип N, от 0 кГц до 9 ГГц |
| 85033E Стандартный калибровочный комплект, 3,5 мм, от 0 кГц до 9 ГГц |
| 85092C ВЧ модуль ECal, тип N, 50 Ом, от 300 кГц до 9 ГГц |
| 85093C ВЧ модуль ECal, 3,5 мм, 50 Ом, от 300 кГц до 3 ГГц |
| N6314A ВЧ кабель длиной 610 мм, 50 Ом, с соединителями тип N (вилка), от 0 до 12,4 ГГц |
| N6315A ВЧ кабель длиной 610 мм, 50 Ом, с соединителями тип N (вилка) и N (розетка), от 0 до 12,4 ГГц |
| 11500E ВЧ кабель длиной 610 мм, 50 Ом, с соединителями 3,5 мм (вилка) и 3,5 мм (вилка) |
| 11500F ВЧ кабель длиной 1520 мм, 50 Ом, с соединителями 3,5 мм (вилка) и 3,5 мм (вилка) |
| E5072AU-285 Увеличение макс. частоты с 4,5 ГГц до 8,5 ГГц для E5072A-245 |
