Устройства расширения портов (Матрицы переключений или Коммутационные матрицы) представляют собой многопортовые модули коммутации для увеличения количества измерительных портов векторных анализаторов цепей (ZNB и ZNBT8). Матрицы конструктивно выполнены на основе твердотельных переключателей, имеют отличное согласование портов, низкие вносимые потери, высокую точку компрессии, и позволяют проводить полные перекрестные измерения: S-параметров, волновых величин и отношений. Данные решения могут быть использованы при разработке и тестировании делителей и сумматоров, переключателей, сложных антенных систем и других многопортовых устройств.
Основные свойства
- Диапазон частот до 20 ГГц;
- Возможность подключения нескольких матриц;
- Полные перекрестные измерения до 48 портов;
- Время переключения до 100 мкс;
- Повреждающий уровень СВЧ: +23 дБм;
- Поддержка автоматических калибровочных модулей;
Особенности

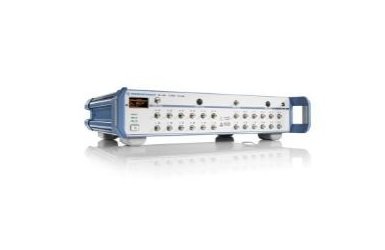

Матрицы переключений или Коммутационные матрицы R&S®ZN-Z84 и ZN-Z85 представляют собой многопортовые модули коммутации, работающие в частотных диапазонах от 10 МГц до 8,5 или до 20 ГГц соответственно. Матрицы могут подключаться к 2 или 4 - портовым векторным анализаторам цепей ZNB или ZNBT8. ПО анализаторов автоматически определяет тип подключенной матрицы и расширяет количество доступных портов в интерфейсе анализатора, другими словами, для начала измерений не нужно производить никаких настроек.
Базовые модули обоих матриц имеют только по 6 портов. Увеличить количество портов, до 24 для ZN-Z84 и до 12 для ZN-Z85, можно путем модернизации (апгрейда), группами по 6 портов. Возможно решение с использованием сразу нескольких матриц, в частности, при использовании 2-х матриц ZN-Z84 можно получить 48-портовую измерительную систему до 8,5 ГГц.
Технические характеристики
|
R&S®ZN-Z84 |
R&S®ZN-Z85 |
Диапазон частот |
от 10 МГц до 8,5 ГГц |
от 10 МГц до 20 ГГц |
Импеданс |
50 Ω |
|
Количество портов |
2 или 4 в зависимости от модели |
|
Тип разъемов |
SMA-female (гнездо) |
|
Количество |
6 (2 портовый ВАЦ) ZN-Z84 |
6 (2 портовый ВАЦ) ZN-Z85 12 (4 портовый ВАЦ) ZN-Z85,B24 |
Тип разъемов |
SMA-female (гнездо) |
|
Повреждающий уровень СВЧ |
+23 дБм |
|
Повреждающий уровень |
12 В |
|
Время переключения |
|
|
Габаритные размеры (Ш-В-Г) |
445мм – 88мм – 300мм |
|
Масса |
от 5 до 7 кг |
от 5 до 6 кг |
