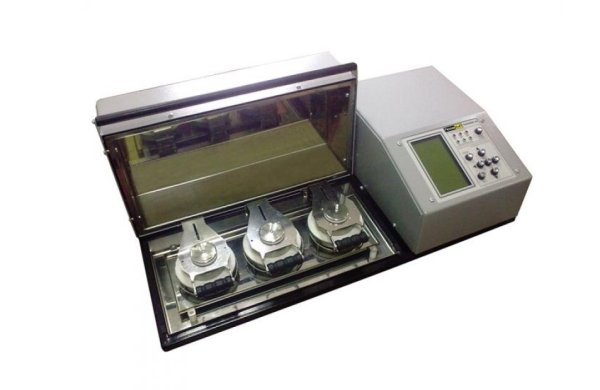

Установка измерения диэлектрических потерь жидких диэлектриков ПРОФКИП ТАНГЕНС-М

Артикул: 1-18818

  • Измерения тангенса угла диэлектрических потерь по ГОСТ 6581-75
  • Исполнение, отвечающее требованиям ГОСТ 22261
  • Измерение тангенса угла диэлектрических потерь: 1х10-4… 0.99
  • Погрешность: +(2х10-4 + 0.05 tgδ)% … +(2,5х10-4 + 0,07 tgδ)%
  • Питание: 220 В ± 11В, 50 Гц
  • Габариты, вес: 737х393х192 мм, 20.5 кг

НАЗНАЧЕНИЕ УСТАНОВКИ ИЗМЕРЕНИЯ ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ ЖИДКИХ ДИЭЛЕКТРИКОВ ПРОФКИП ТАНГЕНС-М

Установка измерения диэлектрических потерь жидких диэлектриков ПРОФКИП ТАНГЕНС-М предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75. ПРОФКИП ТАНГЕНС-М изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА УСТАНОВКИ ИЗМЕРЕНИЯ ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ ЖИДКИХ ДИЭЛЕКТРИКОВ ПРОФКИП ТАНГЕНС-М

• Три измерительных ячейки
• Вывод результатов измерений на жидкокристаллическом дисплее блока индикации;
• В нормальных и рабочих условиях применения готовность к работе в течение не более 2 мин. после включения
• Измерения тангенса угла диэлектрических потерь трансформаторного масла, электрической емкости и напряжения, приложенного к одной, двум или трем измерительным ячейкам
• Измерение температуры пробы трансформаторного масла
• Режим «Сумма ванночек после промывки» (t = 105ºС Т = 60:90 мин)
• Термостат рассчитан на установку трех измерительных ванночек (по желанию оператора они могут быть заполнены жидкостью из одной пробы или из разных проб) согласно п. 2.2., 3.3. ГОСТ 6581-75 о достаточном количестве измерений
• Возможность установки в термостат другого типа измерительной ячейки и проверки результатов измерений с помощью постороннего средства измерения
• Возможность подключения эталонных средств измерений напряжения на ячейке и температуры масла
• Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20°С ±5°С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 градусов изменения температуры.
• Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации (при емкости батарей 1800 мА/час продолжительность работы блока индикации составляет не менее 10 ч)
• Средняя наработка на отказ для рабочих условий применения: не менее 4000 ч
• Средний срок службы измерителя: не менее 8 лет

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже:
рабочие частоты встроенного источника высокого напряжения 50 Гц и 54 Гц
отклонение частоты ±0.1%
диапазон измерений тангенса угла диэлектрических потерь 1х10-4 … 0.99
предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц +(2х10-4 + 0.05 tgδ)%
предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц +(2,5х10-4 + 0,07 tgδ)%
действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м 2000 В
предел допускаемой относительной основной погрешности при измерении рабочего напряжения 1.0%
коэффициент амплитуды синусоидального напряжения источника √2 ±2%
диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ 5 пФ … 100 пФ
предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц 1 пФ + 0.01 Сх
предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц 1 пФ + 0.03 Сх
предельное отклонение температуры измеряемой жидкости от заданной температуры +1°С
предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ +3%
предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 54 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ +3%
предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика +1°С
время нагрева до 90°C 80 мин ±20 мин
диапазон работы нагревателя 30°С … 120°С
время сушки при температуре от 100°С до 120°С 60 мин … 90 мин

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Нормальные условия применения:
температура окружающего воздуха 20°С ±5°С
относительная влажность воздуха, % 80% при 25°С
атмосферное давление 84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
частота питающей сети 50 Гц ±1 Гц
Рабочие условия применения:
температура окружающего воздуха 10°С … 35°С
относительная влажность воздуха до 80% при 30°С
атмосферное давление, кПа (мм. рт. ст.) 70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.);
частота питающей сети, Гц 50 Гц ±1 Гц
Предельные условия транспортирования:
температура окружающего воздуха, °С, -20°С … 50°С
относительная влажность воздуха, % до 95% при 30°С
атмосферное давление, кПа (мм рт. ст.) 70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.)
Транспортная тряска:
число ударов в минуту 80 … 120
максимальное ускорение 30 м/с2



ОБЩИЕ ДАННЫЕ УСТАНОВКИ ИЗМЕРЕНИЯ ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ ЖИДКИХ ДИЭЛЕКТРИКОВ ПРОФКИП ТАНГЕНС-М

• Объем ячейки: 60 см3 ±2 см3
• Напряжение питающей сети однофазного переменного тока частотой 50 Гц: 220 В ±22 В
• Потребляемая мощность: не более 0.6 кВА
• Габаритные размеры: 737х393х192 мм
• Вес: 20.5 кг

КОМПЛЕКТ ПОСТАВКИ УСТАНОВКИ ИЗМЕРЕНИЯ ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ ЖИДКИХ ДИЭЛЕКТРИКОВ ПРОФКИП ТАНГЕНС-М

• Установка измерения диэлектрических потерь жидких диэлектриков ПРОФКИП ТАНГЕНС-М
• Зарядное устройство
• Ячейка измерительная (3)
• Провод соединительный высоковольтный
• Кабель сетевой
• Кабель заземления
• Руководство по эксплуатации
