Короткое описание

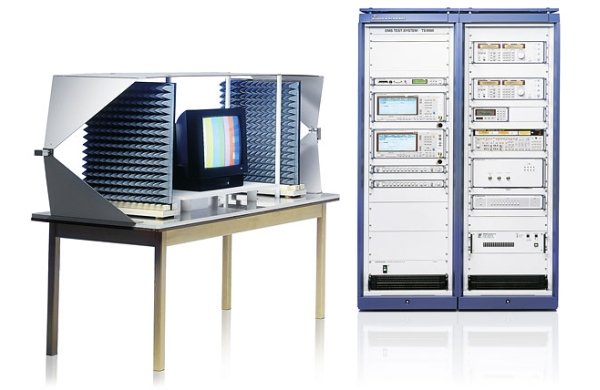

Система тестирования R&S® TS9980 предназначена для автоматического измерения электромагнитной восприимчивости радиовещательных и ТВ приемников в соответствии со стандартами EN 55020 и CISPR 20. Во всем мире продано более 60 таких систем!
Описание
- Промышленный стандарт для проведения сертификационных испытаний бытовой электроники (CISPR20/EN55020 стандартам)
- Система тестирования R&S® TS9980 доступна в трех версиях, учитывающих различные типы устройств и задачи
- Профессиональное управление проектом от консалтинга до операции - в одном месте
- Всесторонние испытания на электромагнитную восприимчивость применяются для проверки возможности удовлетворительной работы приемников даже в неблагоприятных условиях
Особенности
Система тестирования R&S® TS9980 предназначена для автоматического измерения электромагнитной восприимчивости радиовещательных и ТВ приемников в соответствии со стандартами EN 55020 и CISPR 20. Во всем мире продано более 60 таких систем!
Система выполняет следующие измерения:
- стойкость к входным помехам (S1)
- стойкость к напряжению радиопомех (S2a)
- стойкость к токам радиопомех (S2 b)
- стойкость к излучаемым помехам (S3)
- эффективность экранирования (S4)Автоматические измерения в соответствии с
Три базовые системы
Оптимизированное системное программное обеспечение для
Опция TV-Mon
Автоматическая и объективная оценка изображения ЭЛТ-, ЖК-мониторов, видеомагнитофона и других
Учитывая постоянное техническое развитие, реализованы системные решения для спутниковых приемников, а также приемников цифрового ТВ (DVB) и декодеров кабельного ТВ. Система может применяться для аттестации ЭМС, а также для измерений в ходе разработки и серийных испытаний.
Постоянный рост объема передаваемой информации в наземных и спутниковых сетях, а также частотное уплотнение кабельных сетей могут отразиться на качестве приема. Всесторонние испытания на электромагнитную восприимчивость применяются для проверки возможности удовлетворительной работы приемников даже в неблагоприятных условиях. Поскольку эти тесты являются чрезвычайно сложными и включают большое число отдельных измерений, то они проводятся с помощью автоматических систем тестирования. Система тестирования R&S® TS9980 доступна в трех версиях, учитывающих различные типы устройств и задачи.
Автоматические измерения в соответствии с
- EN55020:2001
- CISPR20:2002; Редакция 5
Три базовые системы
- R&S® TS9980 AUDIO
- R&S®TS9980 AV Multistandard
- R&S® TS9980 DVB Multistandard
Оптимизированное системное программное обеспечение для
- Эффективных процедур тестирования
- Удобной работы
- Высокой воспроизводимости результатов
Опция TV-Mon
Системное расширение R&S® TV-MON впервые обеспечивает полностью автоматическую и объективную (не зависящую от субъективного восприятия оператора) оценку изображения при проверке восприимчивости ТВ приемников и вспомогательного оборудования. Это является особым преимуществом в длительных и повторяющихся процедурах, требуемых для серийного тестирования и измерений соответствия.
Преимущества:
- Воспроизводимые результаты измерений
- Оценка изображения не требует особой квалификации персонала
- Технический персонал быстро обучается работе с TV-MON
- Измерения могут интегрироваться в производственный процесс
- Тестовые последовательности могут быть оптимизированы для повышения выпуска продукции
- Оценка ухудшения аналогового и/или цифрового изображения
- Объективная оценка изображения
- Воспроизводимые результаты измерений
- Уменьшение объема рутинной работы – концентрация на критических измерениях
- Повышение производительности за счет оптимизированных тестовых последовательностей
- Автоматическая настройка
Для получения дополнительной информации перейдите в область загрузок!
Дополнительные опции:
- Обновление с R&S® TS9980 Audio до R&S® TS9980 AV Multistandard (аудио+видео)
- Обновление с R&S® TS9980 AV Multistandard до R&S® TS9980 DVB Multistandard
- Опция для измерения эффективного экранирования
- Опция для автоматической оценки изображения
- Комплект дисков DVD «Professional Test DVD's» с уникальным набором возможных тестовых изображений, включая тестовые аудио- и видеопотоки для DVD-проигрывателей, предназначенные для измерения электромагнитной восприимчивости
