Особенности пробника 91197-1
Параметры датчика тока 91197-1
• Диапазон: 10 кГц – 8 МГц
• Диаметр окна: 1.25” (3,18 см)
Применение пробника 91197-1
• Тестирование, диагностика
• Проверка стандартов
• Без контактное измерение тока ВЧ

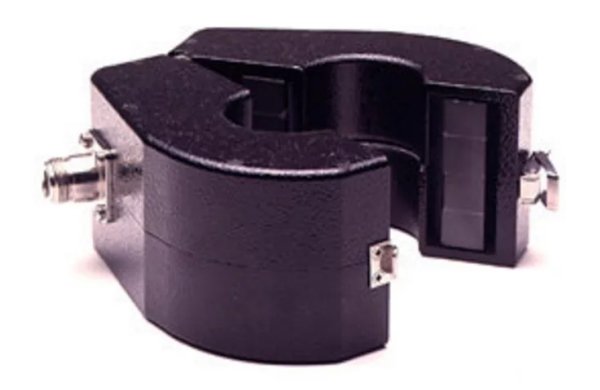

Описание токового датчика 91197-1
Пробники 91197-1 и 91197-1L представляют собой токовые датчики с самой чувствительной зондовой низкой частотой (10 кГц – 8 МГц).
Эти пробники ETS-Lindgren отлично подходят для тестов на проверку выполнения требований, а также ст. MIL-STD-462 CEO1 и ст.RSO1.
Калибровка ниже 20Гц делает их идеальными средствами для испытаний.
Вместе с анализатором спектра (СВЧ) можно снизить чувствительность менее 100Гц.
Такая чувствительность важна при специфических измерениях в военной области (на подводных лодках и пр.).
Окно токового пробника 91197-1, диаметром 3.18 см, позволяет проводить измерения различных кабелей (сигнальных, силовых и других).
Электрические данные 91197-1
• Мин. частоты: 10 кГц
• Частоты макс.: 8 МГц
• Макс. ток: 350А (400Гц, DC-60Гц), 100А (Pulse, RF(CW))
• Коннектор: N-типа
• Импеданс (нагрузки): 50 Ом
• Импеданс (трансферный): 0,33 Ом
Физические данные 91197-1
• Ширина модели: 3.56 см
• Вес датчика: 600 гр.
• Диаметр окна: 3,18 см
• Диаметр внешний: 8,26 см
