Особенности HI-1710A
• HI-1710F с цифровым сигналом
• Автоматический выбор диапазона
• Интерфейс RS-232
• Съемный зондирующий пробник
• Аналоговая гистограмма
• Дополнительная функция обнуления
• Последовательный выход для принтера

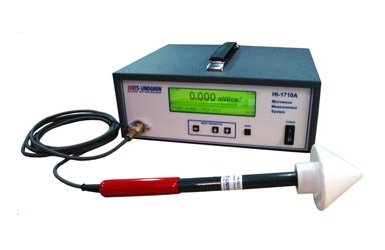

Описание измерителя HI-1710A
Измеритель HI-1710A представляет собой прибор ETS-Lindgren для измерения излучения СВЧ.
Предусмотренный в модели измерителя интерфейс RS232 позволяет подключаться к компьютеру для сбора полученных данных при лабораторных исследованиях и испытаниях продукции полуавтоматических систем.
Для уменьшения количества ошибок и улучшения проведения тестирования в модели HI-1710A предусмотрено цифровое удержание пиковых значений, а также кнопочное обнуление.
Цифровые фильтры, выбираемые на передней панели HI-1710A, обеспечивают «быстрый» или «медленный» отклик используемых инструментов.
Встроенный тест проверяет производительность и последовательность измерения и каждый раз при очередном выключении обнуляется.
Диагностические функции, доступные на передней панели HI-1710A, быстро сообщают о статусе измерителя.
Устройство HI-1710A обеспечивает высокоточные измерения в области СВЧ применения.
Применение измерителя HI-1710A
При включении питания прибор HI-1710A автоматически настраивается для проведения обычного тестирования, освобождая оператора от сложного процесса предварительной настройки.
Пользователь активирует функцию удержания пика (на передней панели) и получает последовательные результаты (на принтер) в виде отформатированного отчета утечки РЧ, каждый раз при нажатии клавиши «ZERO».
С помощью зонда пробника достигается эффективное измерение, которое необходимо оператору.
Дополнительный контактный выход обеспечивает возможность получения удаленного сигнала (24 В, тока переменного, 1 А).
Измеритель HI-1710A идеально подходит для инженерных исследований с аналоговым выходом 0-1Вдс для самописцев и плоттеров.
Управление и анализ модели HI-1710A позволяют использовать ее в различных автоматических конфигураций сбора данных.
Характеристики HI-1710A
Электрические характеристики
• Частота составляет: 2450 МГц
• Диапазоны: 0-1, 0-2, 0-5, 0-10 мВт/см2
• Питание прибора: 100-240 В, 50/60 Гц
Физические параметры
• Зонд (длина): 0,3 м
• Кабель (метраж): 1.2 м
Конфигурация HI-1710A
Стандартная конфигурация
• Интерфейс RS232 для ПК
• Цифровая сигнализация
• Руководство для пользователя
