Особенности пробника 93686-1
Параметры токового датчика 93686-1
• Диапазон: 10 кГц – 30 МГц
• Диаметр окна: 2.62” (6,65 см)
Применение пробника 93686-1
• Диагностическое тестирование
• Проверка стандартов (в том числе MIL-STD-1399)
• Измерение тока ВЧ - без прямого контакта с кабелем
Описание токового пробника 93686-1

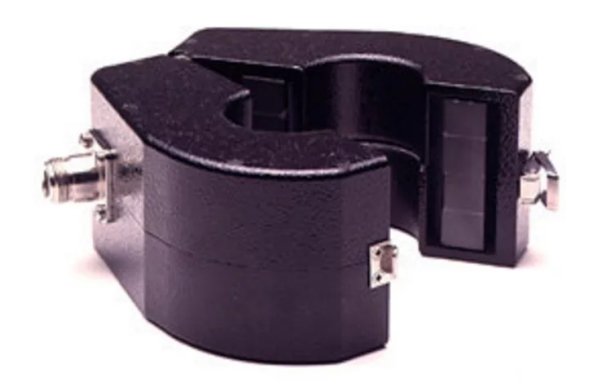

Пробник 93686-1 – универсальное устройство ETS-Lindgren с большим диаметром окна равному 6,65 см.
Такой размер диаметра окна пробника делает для специалиста возможным мерить любой кабель питания или сигнальный кабель любой толщины.
Данная модель датчика тока ETS-Lindgren 93686-1 позволяет осуществлять точные диагностику и измерения при частотах 10кГц – 30МГц.
Такой частотный диапазон применяется при ст. MIL-STD-461D CEIO1, ст. MIL-STD-461A/B/C CEO1.
Токовый пробник 93686-1 является сверхнадежным и удобным диагностическим устройством.
Электрические параметры
• Частота мин.: 10 кГц
• Частота макс.: 30 МГц
• Ток макс: 400Гц/350А, DC-60Гц/350А, Pulse/200А, RF(CW)/200А
• Сопротивление (нагруз.): 50 +/- j0
• Сопротивление (передат.): 2 Ω
Физические параметры
• Диаметр модели (внешний): 13,97см
• Ширина модели: 5,38см
• Диаметр окна: 6,65см
• Вес пробника: 2,27кг
