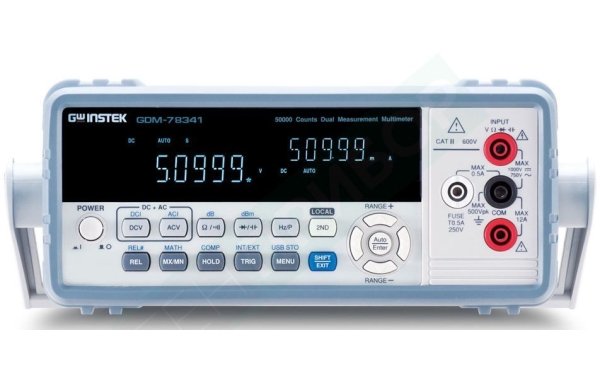

Вольтметр универсальный цифровой GW Instek GDM-78351

Артикул: 1-337880

  • Базовая погрешность: ±0,012%
  • Измерение с учетом формы сигнала и искажений (True RMS)
  • 5 ½ разрядов, динамический диапазон 120.000
  • 12 параметров и режимов: одновременное измерение 2-х параметров (ток/ напряж., сопротивл./ ток и пр.)
  • Измерение переменного сигнала со смещением (AC+DC)
  • 2-х и 4-х проводная схема измерения сопротивления

Особенности:

  • Базовая погрешность: ±0,012%
  • Измерение с учетом формы сигнала и искажений (True RMS)
  • 5 ½ разрядов, динамический диапазон 120.000
  • 12 параметров и режимов: одновременное измерение 2-х параметров (ток/ напряж., сопротивл./ ток и пр.)
  • Измерение переменного сигнала со смещением (AC+DC)
  • 2-х и 4-х проводная схема измерения сопротивления
  • Автоматический и ручной выбор предела, удержание показаний
  • Функции математики (MX+B, 1/X, %), сравнение (comp)
  • Макс/мин, относит измерения (rel), dB/ dBm,
  • Флюорисцентный двухстрочный дисплей
  • Интерфейсы USB, RS-232 (опция – КОП)
  • Вход/ выход (I/O), управление внешними устройствами
  • Настраиваемая скорость измерений (макс. 320 изм/с)



Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ПОСТОЯННОЕ НАПРЯЖЕНИЕ Пределы измерений 100 мВ / 1 / 10 / 100 / 1000 В
Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
Погрешность измерения ± (0,012 % + 5…8 ед. сч.)
Входной импеданс 10 МОм или 10 ГОм (для диапазонов 100 мВ / 1 В)
ПЕРЕМЕННОЕ
НАПРЯЖЕНИЕ (AC+DC, TRUE RMS)
Пределы измерений 100 мВ / 1 / 10 / 100 / 750 В
Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
Частотный диапазон 20 Гц…100 кГц
Погрешность измерения ± (1,0% + 100 ед. сч.) – 20 Гц…45 Гц
± (0,2 % + 100 ед. сч.) – 45 Гц…10 кГц
± (1,0…1,5 %+ 100…300 ед. сч.) – 10 кГц…30 кГц
± (3,0…5,0 %+ 200…300 ед. сч.) – 30 кГц…100 кГц
Входной импеданс 1 МОм / 100 пФ
ПОСТОЯННЫЙ
ТОК
Пределы измерений 10 / 100 мА/ 1 А / 10 А
Разрешение 100 / 1000 нА / 0,01 мА / 0,1 мА
Погрешность измерения ± (0,05 % + 15 ед. сч.) для диапазонов 10/100 мА
±(0,2% + 5 ед.сч.) для диапазонов 1/10 А
ПЕРЕМЕННЫЙ
ТОК (AC+DC, TRUE RMS)
Пределы измерений 10 мА / 100 мА / 1 А / 10 А
Разрешение 100 / 1000 нА / 0,01 мА / 0,1 мА
Частотный диапазон 20 Гц…10 кГц
Погрешность измерения ± (1,5% + 100 ед. сч.) – 20 Гц…45 Гц
± (0,5 % + 100 ед. сч.) – 45 Гц…2 кГц
± (2,0 %+ 200 ед. сч.) – 2 кГц…10 кГц
СОПРОТИВЛЕНИЕ Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
Разрешение 1 / 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
Погрешность измерения ± (0,05…0,3 % + 2 ед. сч.)
ЧАСТОТА Диапазон частот 10 Гц…1 МГц
Чувствительность 40 мВ (10 Гц…100 кГц); 300 мВ (100 кГц…1 МГц)
Погрешность измерения ± (0,01 % + 3 ед. сч.)
ЕМКОСТЬ Пределы измерений 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ
Разрешение 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ /
Погрешность измерения ± (2.0% + 4…10 ед счета)
ПРОЗВОН
ЦЕПИ
Порог срабатывания 0,01…1000 Ом (плавно регулируется)
Тестовый ток 1 мА
Защита входа 500 В
ТЕМПЕРАТУРА Предел измерений -200…+300°С
Разрешение 0,01 °С
Погрешность измерения ± 0,2 °С
Термопары Поддержка термопар J,K,T типов (не входят в комплект поставки)
ИСПЫТАНИЕ
P-N ПЕРЕХОДА
Тестовый ток/ напряжение 1 мА / 6 В
ДИСПЛЕЙ Формат индикации Двухстрочный (VFD), 5 1/2 разряда макс. (с дополн. индикатором)
Скорость измерений S (медленно)/ 10 изм/с; M (средне)/ 40 изм/с; F (быстро)/ 320 изм/с
ОБЩИЕ ДАННЫЕ Напряжение питания 100 / 120 / 220 / 230 В ( 10 %), частота 50 / 60 Гц
Интерфейс USB (режим USBCDC и USBTMC), RS-232, доп. вх./вых. (I/O)
Габаритные размеры 265х107х302мм
Масса 2,9 кг
Комплект поставки Измерительные провода GTL-207 (1 к-т), шнур питания (1),
руководство по эксплуатации (1), ПО (1- CD-диск)
Опции Комплект для монтажа в 19” стойку (GRA-422), термопара К-типа c
адаптером (GTL-205), кабель для 4-х проводного измерения
сопротивления (GTL-108A)
