Тестовая система ETS-Lindgren AMS-8055

Артикул: 1-352087

  • Диапазон частот антенны: 700 МГц до 6 ГГц
  • Длина пути: 1,5 м
  • Разрешение позиционера: 0,1 град.
  • Защита > 100 дБ

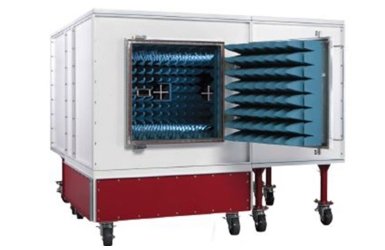

Система ETS-LINDGREN AMS-8055 MIMO с симуляцией среды - это компактная безэховая РЧ камера, не требующая специального предварительного монтажа.

Тест-камера AMS-8055 является автономной системой и имеет передвижную конструкцию, позволяющую легко ее перемещать (по зданию, сооружениям и пр.).

Система AMS-8055 применяется для тестирования беспроводных устройств, создания их прототипов, проверки, аттестации, отбора образцов, измерения производительности и необходимых характеристик.



Основные Характеристики



• Эффективное выполнение измерения MIMO Over-the-Air (OTA)

• Выполнение измерений SISO ОТА

• Диаграммы направленности антенн в 2D/3D форматах

• Идеально подходит для предварительных испытаний на соответствие требованиям стандартов

• Компактный, безэховый РЧ корпус

• Автономная передвижная система

• Не требуется специального монтажа

• Программное обеспечение EMQuest™ для сбора и анализа данных



Особенности AMS-8055



Проверка на соответствие



Система AMS-8055 ETS-Lindgren способна проводить сертификационные испытания и осуществлять проверку устройства на соответствие требуемым стандартам.

Измерения в системе AMS-8055 MIMO показывают хорошую корреляцию, которая соответствует измерениям, сделанным в больших полностью безэховых камерах.



Компактная конструкция



Когда рабочее пространство в здание ограничено, компактная по размерам камера AMS-8055 является идеальным решением.

Тест-бокс AMS-8055 может быть использован в качестве самостоятельной тестовой лаборатории для быстрых, OTA измерений малых беспроводных устройств и мобильных телефонов (как для MIMO, так и для SISO ОТА).



Передвижная автономная система



Наличие передвижных элементов (шасси) делает возможным транспортировку камеры AMS-8055 между различными испытательными лабораториями.

Функциональность системы AMS-8055, в том числе ее способность перемещаться, делает ее идеальным решением для использования в многочисленных исследованиях.



Легкая установка конструкции



AMS-8055 легко устанавливается на новые или уже существующие конструкции.

Для установки камеры не требуется специального монтажа.

Кроме того, камера в сборе с подвижной ее частью, позволяет легко перемещаться в нужное место для испытания оборудования.



Программа EMQuest для сбора и анализа данных



В комплект системы AMS-8055 входит универсальное программное обеспечение EMQ-100, которое управляет сбором и анализом данных, полученных в результате исследований.

ПО EMQ-100 позволяет полностью автоматизировать процесс измерений, в том числе измерения диаграммы направленности антенн.

Дальнейшая обработка после исследований позволяет производить расчеты параметров пропускной способности и чувствительности, связанных с MIMO и SISO и многое другое.

Расширенные графические возможности позволяют отображать данные в форматах 2D и 3D, а также возможно экспортировать данные в Excel, в файлы PDF или сохранять в RTF формате.



Доступные измерения



• Измерения MIMO

• Общая излучаемая мощность (TRP)

• Эквивалентная изотропно излучаемая мощность (EIRP)

• Общая изотропная чувствительность (TIS)

• Излучаемая мощность (NHPRP)

• Изотропная чувствительность (NHPIS)

• Тестирование Pre-Compliance CTIA



Конфигурация AMS-8055



Стандартная конфигурация



• В безэховом защищенном поглотителями корпусе имеются:

- DUT позиционер

- измерительные антенны

- аксессуары

• ПО EMQuest для сбора и анализа данных



Опции



• VNA (калибровка камеры)

• Анализатор спектра

• Модуль EMCenter со встроенным контроллером

• Коммуникационные тестеры для дополнительных протоколов: LTE, Wi-Fi, WCDMA, TD-SCDMA

• Канал эмулятор

• Манекен «Сэм Фантом» головы, руки



Характеристики AMS-8055



Электрические характеристики



Напряжение:208-230 VAC, 50/60 Гц, 15А

Тип вилки: NEMA или Schuko (на выбор)



Физические характеристики



Размеры системы: длина/ширина/высота – 2,6м/2,6м/1,9м

Вес AMS8055: 1000 кг



Технические характеристики



Диапазон частот антенны: 700 МГц до 6 ГГц

Длина пути: 1,5 м

Разрешение позиционера: 0,1 град.

Защита > 100 дБ
