Тестовая система ETS-Lindgren AMS-8100

Артикул: 1-352086

  • Дипольная антенна 3126 ETS-Lindgren, используемая в калибровочной камере
  • Экранированная комната управления
  • Проектные расчеты и сертификация, зарегистрированные профессиональным инженером


Электрические характеристики



Минимальная частота: 800 МГц

Максимальная частота: 6 ГГц



Физические характеристики



Рабочая область внутренняя (Д/Ш/В): 4,3м/2,6м/2,6м



Описание тест-системы AMS-8100

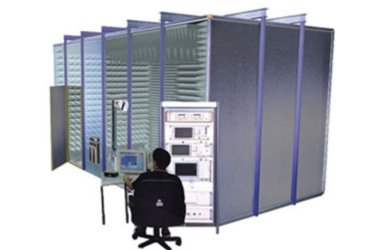

Антенная измерительная система AMS-8100 представляет собой компактную прямоугольную камеру.

Система AMS-8100 производства ETS-Lindgren предназначены для испытания и измерения характеристик беспроводных телекоммуникационных устройств.

Измерения антенн низкой направленности проводятся в диапазоне частот от 800 МГц до 6 ГГц.

При необходимости возможно расширение диапазона частот до более высокого уровня.

Тестовые лаборатории AMS-8100 могут иметь различную конфигурацию, например, включающую программируемый контроллер, многоосевой позиционер, различные измерительные антенны, а также другое тестовое и измерительное оборудование ETS-Lindgren.



Основные характеристики



• Диапазон частот: 800 МГц - 6 ГГц

• Тип: высокопроизводительная модульная экранированная система



Конфигурация AMS-8100



Стандартная конфигурация



• Система обучения и поддержки в течение одного года

• РЧ экранированная безэховая камера с абсорберами, пакет по РЧ экранированию с инсталляцией

• Рупорная антенна 3164-03 ETS-Lindgren с двойной поляризацией, диапазон частот: 400 МГц - 6 ГГц

• РЧ кабель (5 шт.) для антенны и двухканального приемника

• Программные аппаратные средства

• Испытательный тест по стандарту MIL-STD-285 (только один тест на частоте 1 ГГц)

• Программное обеспечение для измерения диаграммы направленности антенны

• Тест для камеры на испытание устройств сотовой телекоммуникационной индустрии (рекомендуемые процедуры ассоциации МКТА)

• Много осевая позиционная система (MAPS) ETS-Lindgren с оптоволоконным кабелем

• Двухосевой контроллер 2090 ETS-Lindgren



Опции



• Дипольная антенна 3126 ETS-Lindgren, используемая в калибровочной камере

• Экранированная комната управления

• Проектные расчеты и сертификация, зарегистрированные профессиональным инженером



Характеристики AMS-8100



Эффективность камеры



Частота Отражение в тихой зоне Источник направленности антенны
1,0 ГГц - 35 дБ 10 дБ
1,9 ГГц - 42 дБ 10 дБ
2,0 ГГц - 42 дБ 10 дБ
6,0 ГГц - 50дБ 15 дБ
800 МГц - 25 Дб 5 дБ
900 МГц - 33 дБ 10 дБ



Технические характеристики


Безэховая камера

Объем тихой зоны: 30 см - диаметр сферы


Параметры безэховости

Длина пути около 3 м


Экранирование

Электрическое: 100 дБ (200 кГц - 50 МГц)

Магнитное: 20 дБ (1 кГц), с увеличением до 56 дБ (10 кГц) и с увеличением до 100 дБ (200 кГц)

Микроволновое: 100 дБ (1 ГГц - 10 ГГц)

Плоские волны: 100 дБ (50 МГц - 1 ГГц)
