Тестовая система ETS-Lindgren AMS-7000

Артикул: 1-352090

  • измерения пропускной способности и SISO TRP, TIS
  • измерения пропускной способности MIMO
  • лабораторные результаты CATL

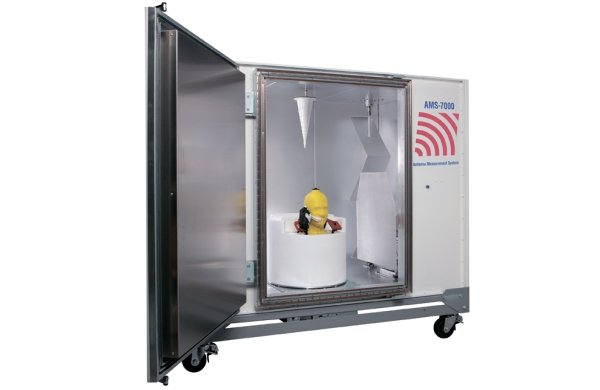

Камера ETS-Lindgren AMS-7000 (Antenna Measurement System) представляет собой реверберационную тест систему, предназначенную для выполнения точных SISO ГТО, ТиС измерений характеристик беспроводных устройств.

Система AMS-7000 разработана на основе реверберационных камер линии SMART™, компании, которая специализировалась на EMQuest™ антеннах, тестах и измерениях, автоматизации рабочего процесса, программном обеспечении.



Основные характеристики



• измерения пропускной способности и SISO TRP, TIS

• измерения пропускной способности MIMO

• лабораторные результаты CATL

• быстрое по времени тестирование

• работает с EMQuest™

• конструкция может легко перемещаться



Особенности



Измерения SISO TRP, TIS



TRP измерения реверберационной камеры AMS-7000 опираются на непрерывный выбор показателей средней мощности во время тестирования на измерения пороговой мощности.

Точность, с которой средняя мощность может быть измерена, прямо коррелирует с количеством независимых выборок, которые могут быть приняты.

Измерения плотности мощности в камере ETS-Lindgren AMS-7000 передаются на специальный тестер.

Значение TIS образуется из отчетных данных измеренных порогов после корректировки.

Камера AMS-7000 использует два Z fold-тюнера, устройство для поворотного стола, и измерительной антенной башни для улучшения изотропности и однородности.

Эти особенности позволяют проводить измерения на разных скоростях и уровнях точности.



Измерения MIMO



Пропускная способность MIMO – это показатель способности тестируемого устройства увеличить пропускную способность в различных условиях среды.

Для измерения пропускной способности MIMO в камере необходимо создание идеальной для тестирования среды.

Для этого в камере AMS-7000 используются специальные РЧ поглотители.



Результаты и методы исследований



Хотя измерения на основе реверберации не были одобрены CTIA, методы тестирования с помощью реверберационных камер являются самыми точными, быстрыми.

Такие камеры можно использовать для исследования любого объекта, применяя аналогичные методы тестирования в безэховой камере.

Реверберационная камера AMS-7000 ETS-Lindgren не позволяет делать ДНА (диаграмму направленности антенн), но зато успешно может проводить измерения SISO TRP, TIS, результаты которых коррелируют в пределах +/- 0.5 дБ относительно результатов, измеренных в полноразмерной безэховой камере в максимальном режиме.



Быстрое тестирование



Эффективность измерений напрямую связана с числом измерений показателей в течение промежутка времени.

В результате уменьшения количества выборок, соотношение TRP измерений +/-1 дБ можно улучшить только на полминуты (один канал).

А для TIS, время измерения возможно уменьшить до 1,5 минуты на каждом канале.

Камера AMS-7000 поставляется с предварительно настроенными параметрами, которые необходимы для оценки при более высокой скорости, высокой точности.



Программное обеспечение EMQuest



Тест-система AMS-7000 работает с программным обеспечением EMQuest которое совместимо со многими измерительными антеннами, использующимися в лабораториях по всему миру.

Самые популярные в мире контрольно-измерительные приборы, оборудование связи, различные тестеры, протоколы и прочие устройства мировых брендов поддерживаются ПО EMQuest.

Такая совместимость обеспечивает большую гибкость в настройке оборудования.

ПО EMQuest отлично подходит и для реверберации или РЧ безэховых систем.

Совместимость программного обеспечения EMQuest обеспечивает согласованность в работе систем в целом и не требует дополнительного обучения специалистов.



Измеряемые параметры



• общая излучаемая мощность (TRP)

• общая изотропная чувствительность (TIS)

• пропускная способность MIMO

• эффективность антенны

• относительное усиление



Конфигурация



Стандартная конфигурация



• DUT Позиционер

• Z-fold-тюнеры

• измерительные антенны

• РЧ поглотители

• аксессуары к лоткам

• ПО EMQuest 200 для сбора и анализа данных



Дополнительные опции



• VNA (калибровка камеры)

• анализатор спектра

• EMCenter™ Switch Matrix Controller

• коммуникационные тестеры для дополнительных протоколов, LTE, WCDMA, TD-SCDMA, Wi-Fi

• канал эмулятор

• дополнительные антенны 2 x 2 MIMO

• Сэм Фантом головы, рук

• EMQuest 108 MIMO (требует EMQuest 100)

• ПК пакет, предварительно загруженный с EMQuest 100 и 108



Характеристики AMS-7000



Электрические характеристики



Напряжение (VAC) - 208 - 230 В

Тип вилки (на выбор) - NEMA или Schuko

Ток - 15 А

Частота - 50/60 Гц



Технические характеристики



Возможные позиционеры:

- DUT Turntable – 1шт.

- Z Fold Тернер – 2 шт.

- антенная башня – 1 шт.

Диапазон частот антенны: 700 МГц – 18 ГГц

Производительность: > 100 дБ 700 МГц до 18 ГГц

Каркас (материал): алюминий



Физические характеристики



Внешние размеры камеры:

длина/ширина/высота – 2,2м/1,5м/2,1м



Внутренние размеры камеры:

длина/ширина/высота – 2,1м/1,3м/1,6м



Тестируемая область камеры:

длина/ширина/высота – 0,9м/0,9м/0,6м



Вес камеры:

500 кг.



Точность измерений



Измерение TRP:

- при максимальной точности измерения - 0,3 дБ

- при быстром измерении - 0,5 дБ



Измерение TIS:

- при максимальной точности измерения - 0,3 дБ

- при быстром измерении - 0,5 дБ



Повторяемость:

- при максимальной точности измерения - 0,2 дБ

- при быстром измерении - 0,3 дБ



Время тестирования



Измерение TRP:

- при максимальной точности измерения - 2,5 мин/канал

- при быстром измерении - 0,5мин/канал



Измерение TIS:

- при максимальной точности измерения – 5,0 мин/канал

- при быстром измерении - 1,5мин/канал
