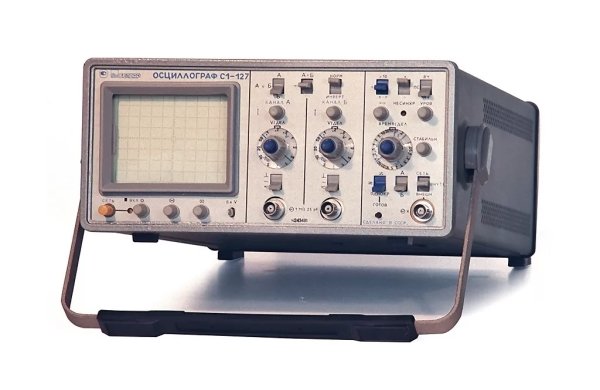

Удобство и прочность конструкции, высокая временная и температурная стабильность характеризуют портативный осциллограф С1-127. Осциллограф имеет два канала тракта вертикального отклонения, которые могут работать в следующих режимах: наблюдение сигналов в канале А; наблюдение каналов в сигнале Б; алгебраическое суммирование сигналов каналов А и Б; изменение полярности сигналов в канале Б. Благодаря широкому применению микросборок частного применения, а так же импульсного блока питания достигнуто значительное снижение веса, габаритных размеров, потребляемой мощности прибора. Все это существенно облегчает обслуживание и диагностику неисправностей оборудования на труднодоступных объектах и при движении на различных транспортных средствах. Наличие режимов X -Y, яркостной модуляции (Z вход), расширенный диапазон частот синхронизации предоставляют дополнительные функциональные возможности для отображения исследуемых сигналов.
Технические характеристики:
- Полоса пропускания: 70 МГц
- Коэф. откл.: 5 мВ/дел – 5 В/дел (±3%)
- Коэф. развёртки: 50 нс/дел – 0,2 с/дел (±3%)
- Синхронизация: до 75 МГц, внутр., внеш., сеть
- Внутренний генератор: 600 мВ, 1 кГц
- Экран: 4˝ (ЖКИ)
- Питание: ~230 В, 50Гц; ~220В, 400Гц; ~115В, 400Гц; 50 В·А; +27В, 30Вт
- Габариты, масса: 430×350×150 мм, 3,5 кг
