Описание

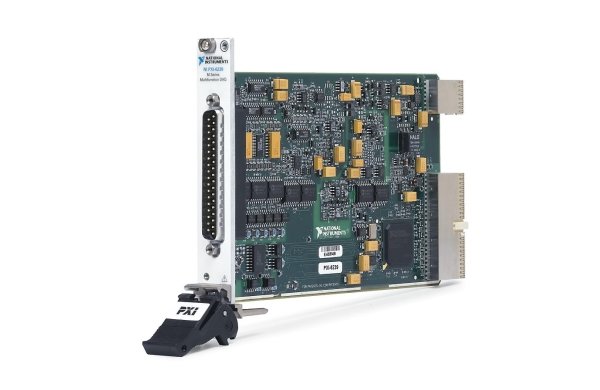

Многофункциональный модуль ввода-вывода PXI PXI-6239
16 аналоговых входов (16 бит, 1,25 МВыб/с),
2 аналоговых выхода,
6 цифровых входов,
4 Sinking цифровых выходов, поблочная изоляция
Назначение средства измерений
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые
модульные NI PXI-6238, NI PXI-6239 предназначены для измерения и воспроизведения силы
тока в электрических цепях, в том числе для измерения силы тока с выхода первичных
измерительных преобразователей различных величин.
Описание средства измерений
В режиме измерения силы тока падение напряжения на прецизионном резисторе во
входной цепи преобразуется в цифровой код. Преобразованный в цифровой код сигнал
отображается в окне программы в различных формах с отсчетом значений измеряемой силы
тока. В режиме воспроизведения силы тока заданное в цифровом коде значение силы тока
преобразуется в аналоговый сигнал на выходе с использованием схемы масштабирования и
прецизионного резистора.
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые
модульные NI PXI-6238, NI PXI-6239 выполнены в виде модуля с лицевой панелью, имеющей
сигнальный разъем, и соединителем для установки в шасси National Instruments с шиной PXI.
