ОПИСАНИЕ:
Наиболее распространенная модель столов серии Universal. Данная серия столов позволит Вам с легкостью спланировать расположение рабочих мест под специфические требования производства. Стол выполнен на он на основе жесткой сварной конструкции из профильного каркаса. Регулировка по высоте производится телескопическим способом - за счет вкладного профиля меньшего размера. Обычное исполнение: ДСтП толщиной 25 мм ламинированная меламином.
• Цвет столешницы -серый
• Цвет кромки - желтый
• Кромка АБС толщиной 2 мм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Монтажный стол | Рабочая поверхность, мм |
Высота столешницы, мм |
Допустимая нагрузка, кг |
Примечание |
TW-15 | 1500х700 | 650-900 | 300 | Возможно ESD исполнение |

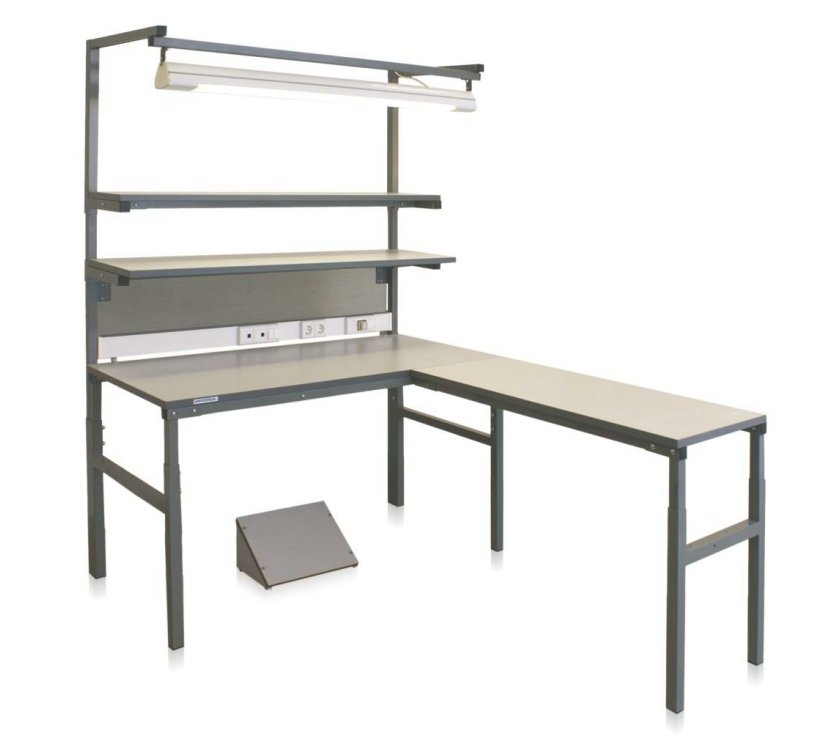

МОДУЛЬНЫЕ КОНСТРУКЦИИ:

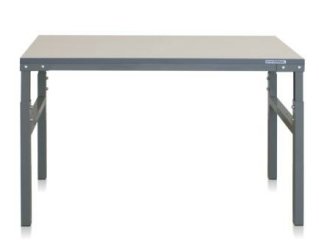

1. Стол рабочий TW-15 / TW-15 ESD | ||
Основной базовый модуль, на основе которого производится создание Вашего рабочего места. Регулировка высоты стола от 650 до 900 мм при помощи торцевого ключа. Жесткая сварная конструкция на основе профильного каркаса. Столешница выполнена из ламинированной ДСтП толщиной 25 мм, устойчивой к динамическому и термохимическому воздействию. 1500х700 мм |
||

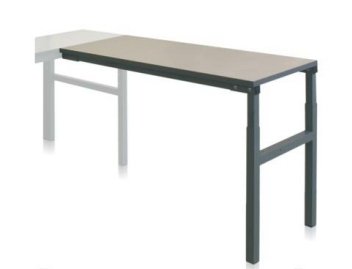

2. Стол угловой СТ-01 / СТ-01 ESD | ||
Функциональная угловая приставка, предназначенная для увеличения рабочей зоны. Предназначена для столов серии СТ. 1200х500 мм |
||

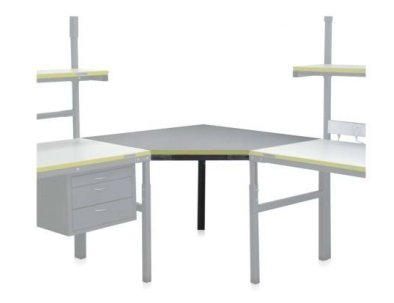

3. Угловое соединения для стола TC TW-7 / TC TW-7 ESD | ||
Используется для соединения 2х столов, установленных под углом 90 градусов. | ||
4. Основная полка для оборудования SD-15 / SD-15 ESD | ||
Предназначена для размещения приборов и различного оборудования. В комплект входят задние стойки. Регулировка по высоте в пределах 100-850 мм от уровня столешницы. Допустимая нагрузка 50 кг. SD-15 / SD-15 ESD 1500х300 мм SD-15*4 / SD-15*4 ESD 1500х400 мм |
||
5. Полка дополнительная для оборудования SDO-15 / SDO-15 ESD | ||
Дополнительная полка для оборудования. В комплекте отсутствуют задние стойки. Допустимая нагрузка 50 кг. SDO-15 / SDO-15 ESD 1500х300 мм SDO-15*4 / SDO-15*4 ESD 1500х400 мм |
||
6. Стойка средняя 1/2 TWst | ||
Устанавливается под основной полкой, разделяя пространство над столешницей на 2 зоны. Необходима для установки аксессуаров, выпускающихся в исполнении 1/2. |
||
7. Полка наклонная SDS-15 | ||
Выполнена из листового металла, покрытого порошковой краской. Имеет регулировку по углу наклона. Допустимая нагрузка 50 кг. Цвет-серый. SDS-15 / SDS-15 ESD ширина 684 мм |
||
8. Рельс для крепления ячеек FCR | ||
Металлический П-образный профиль для подвеса ячеек. Крепится к задним стойкам с помощью узла и крепежных соединений. На половину стола / на всю длину 1/2 FCR-15 / FCR-15 для столов 1500 мм |
||
9. Панель перфорированная РР | ||
Предназначена для крепления инструмента и вспомогательного оборудования, необходимого для работы монтажника. Дополнительно комплектуется крепежными элементами для подвеса оборудования. При заказе 1/2 необходима средняя стойка 1/2 Twst. Цвет-серый. Высота перфопанели 370 мм. На половину стола / на всю длину 1/2 PP-15 / PP-15 для столов 1500 мм |
||
10. Светильник с кронштейном SLHL | ||
Светильники не мерцающие, бестеневые, удлиненные. Частота >1000Гц. В светильниках серии SLHL используются лампы 2*54Вт повышенной светоотдачи. SLHL-15 2х54 Вт для столов 1500 мм |
||
11. Электромонтажная панель EPN | ||
В стандартной комплектации имеет две евроразетки и 3-х метровый кабель для подключения к источнику тока. Выпускается двух типов в пластиковом и алюминиевом корпусе. | ||
Пластиковый корпус | ||
На половину стола / на всю длину 1/2 EPN-15 / EPN-15 для столов 1500 мм |
||
Алюминиевый корпус | ||
На половину стола / на всю длину 1/2 EPN-15 AL/ EPN-15 AL для столов 1500 мм |
||
Дополнительные компоненты: | ||
• 1-я, 2-я, 3-я евророзетка | ||
• Автомат 16 А | ||
• УЗО | ||
• Разъем для передачи данных | ||
• Телефонный разъем |
ТУМБЫ:
Изображение | Код | Количество ящиков |
Размеры |
PDR-03 | 3 | 560 x 460 x 490 мм | |
PDR-04 | 1 х 100 мм 3 х 170 мм |
560 x 460 x 640 мм | |
PDHL-03 | 3 | 560 x 490 x 370 мм |
Стоимость и сроки поставки на стол TW-15 ESD и полку SD-15 ESD
